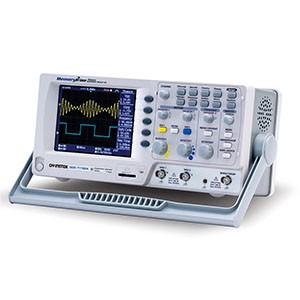

Преимущества серии осциллографов GDS-71000
|
Канал вертикального отклонения |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0…100 МГц Ограничение полосы пропускания до 20 МГц |
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…10 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
≤ 3.5 нс |
|
Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
|
Макс. входное напряжение |
300 В (DC+AС пик, до 1 кГц) |
|
Диапазон смещения |
±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел |
|
Режимы работы |
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 |
|
Математика |
+, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел |
|
Погрешность установки Кразв. |
± 0,01 % |
|
Режимы работы |
Основной, задержанный, ZOOM окна, самописец, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Канал 1, канал 2, сеть, внешний (Ext) |
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.) |
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
|
Чувствительность синхронизации |
0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит |
|
Частота дискретизации |
1 ГГц на канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции) |
|
Эквив. частота дискретиз. |
25 ГГц |
|
Длина записи |
1 МБ (2 Мб при объединении каналов) |
|
Пиковый детектор |
10 нс |
|
Режимы работы |
Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) |
|
Курсорные измерения |
|
|
Функции |
∆U; ∆T; 1/∆T |
|
Автоматические измерения |
|
|
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
|
Функции по горизонтали |
f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%) |
|
Измерение t задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Дополнительные возможности |
|
|
Интерфейс |
USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей) |
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|
Режим X-Y |
Х – кан 1; Y – кан 2; разность фаз < 30 до 100 кГц |
|
Внутренняя память |
Запись/считывание: 15 осциллограмм; 15 профилей |
|
Выход калибратора |
Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%) |
