Краткие характеристики:
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |

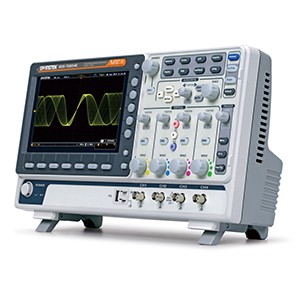

GDS-72104E |
Канал вертикального отклонения |
Число каналов |
4 |
Полоса пропускания (-3дБ) |
0 – 100 МГц |
|
Огранич. полосы пропуск. |
20 МГц |
|
Коэф. отклонения (Коткл) |
1 мВ/дел – 10 В/дел |
|
Погрешность установки (Коткл) |
± 3 % |
|
Время нарастания |
≤ 3,5 нс |
|
Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
|
Макс. входное напряжение |
300 В (DC+AС пик), Кат I |
|
Математика |
+, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з) |
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
Погрешность установки Кразв. |
± 0,005 % |
|
Режимы работы |
Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y |
|
Синхронизация |
Источники синхросигнала |
любой из каналов, внешний (толь 2 кан. мод.), сеть, по лог. шине (D0-D15) |
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине |
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
|
Чувствительность синхр. |
1 дел |
|
Аналого-цифровое преобразование |
Разрешение по вертикали Частота дискретизации |
8 бит 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
Интерполяция |
SinX/x |
|
Длина записи |
10 МБ |
|
Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
|
Курсорные измерения |
Функции |
ΔU; ΔT; 1/ΔT |
Автоматические измерения |
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
|
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Дополнительные возможности
|
Интерфейс |
USB, LAN |
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|
Технология VPO |
Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек. |
|
Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
|
Внутренняя память |
Запись/считывание: 24 осциллограммы; 20 профилей |
