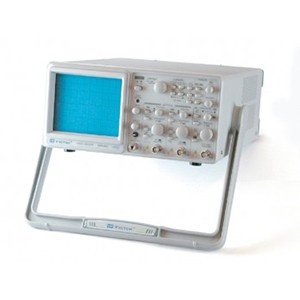

Особенности осциллографа GOS6031
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3дБ) |
0…30 МГц (0...7 МГц при 1 мВ/дел, 2 мВ/дел) |
|
Коэф. отклонения (Коткл.) |
1 мВ/дел…20 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3% (5 мВ/дел...20 В/дел) ± 5% (1 мВ/дел, 2 мВ/дел) |
|
Регулировка Коткл. |
Плавное перекрытие в 2.5 раза |
|
Время нарастания |
≤ 11,7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел) |
|
Входной импеданс |
1МОм/25пФ |
|
Макс. входное напряжение |
400В (DC + ACпик.) при ≤ 1кГц |
|
Режимы работы |
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто/поочередно |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
0.2мкс/дел…0.5с/дел (шаг 1-2-5), растяжка х5, х10, х20 |
|
Погрешность установки Кразв. |
±3% ±5% при растяжке х5, х10 ±8% при растяжке х20 |
|
Регулировка Кразв. |
Плавное перекрытие в 2.5 раза |
|
Мин. значение Кразв. |
100нс/дел (10нс/дел – 50нс/дел – некалибр.) |
|
Синхронизация |
|
|
Режимы синхронизации |
Автоколебательный, ждущий, ТВ сигналом |
|
Источники синхронизации |
Автовыбор, канал 1, канал 2, сеть, внешний |
|
Фильтры синхронизации |
Связь по переменному току, ФВЧ, ФНЧ |
|
Внешняя синхронизация |
Макс. уровень: 400В ( DC + ACпик.) при ≤ 1кГц Вх. импеданс: 1 МОм/25 пФ |
|
Функция HOLD-OFF |
Обеспечивается ручная регулировка стабильности запуска развертки |
|
Частотомер |
|
|
Частотный диапазон |
50 Гц…30 МГц |
|
Погрешность измерения |
±0,01% |
|
Чувствительность |
2 дел (источник синхросигнала - кан1 или кан2) |
|
Курсорные измерения |
|
|
Функции |
ΔV, ΔТ, 1/ΔТ |
|
Разрешение |
1/25 деления |
|
Диапазон эфф. измерений |
По вертикали ±3 дел., по горизонтали ±4 дел |
|
X- Y вход |
|
|
Полоса пропускания |
0...500 кГц (-3дБ) |
|
Коэффициент отклонения |
1мВ/дел… 20В/дел |
|
Разность фаз X- Y |
≤ 3° в диапазоне 0...50кГц |
|
Z-вход |
|
|
Частотный диапазон |
0… 2МГц |
|
Чувствительность |
5В (макс. до 30 В DC+AСпик. при ≤ 1 кГц) |
|
Входное сопротивление |
47кОм |
|
ЭЛТ |
|
|
Экран |
8х10дел. (1дел.=10мм), маркеры – 0%, 10%, 90, 100% |
|
Напряжение ускорения |
2 кВ |
|
Общие данные |
|
|
Напряжение питания |
100/120/230В ±10%, 50/60Гц |
|
Габаритные размеры |
275х130х370мм |
|
Масса |
7,2кг |
