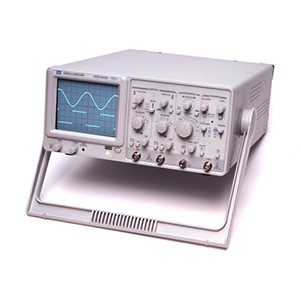

GW INSTEK GOS-622G осциллограф 2-канальный 20 МГц

Канал вертикального отклонения

Полоса пропускания (-3 дБ)

0...20 МГц (0...10 МГц при 1 мВ/дел...2 мВ/дел)

Коэф. отклонения (Коткл)

1 мВ/дел...5 В/дел (шаг 1-2-5)'

Погрешность установки Коткл

± 3 % (± 5 % при 1 мВ/дел, 2 мВ/дел)

Регулировка Коткл

Плавное перекрытие в 2,5 раза

Время нарастания

< 17,5 не (< 35 не при 1 мВ/д (;л, 2 мВ/дел)

Входной импеданс

1 МОм/25 пФ

Макс, входное напряжение

400 В (DC+AC„„, до 1 кГц)

Режимы работы

Канал 1, канал 2, канал 2 , каналы 1 и 2 прерывисто итзертированный, каналы 1+2, 1 поочередно с автовыбором

Выход канала 1

> 50 мВ/дел на 50 Ом

Канал горизонтального отклонения

Коэф. развертки (Кразв)

0,1 мкс/дел...0,5 с/дел (шаг 1-2-5), растяжка х10

Погрешность установки Кразв

± 3 % (± 5...8 % при растяжке х10)

Регулировка Кразв

Плавное перекрытие в 2,5 раза

Синхронизация

Источники синхронизации

Автовыбор, канал 1, канал 2, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ

Фильтры синхронизации

Связь по постоянному или переменному току, ФВЧ

Уровень внеш. синхронизации

До 100 В (DC+AC„„, до 1 кГц)

Вход внешней синхронизации

1 МОм / 35 пФ

X-Y вход

Полоса пропускания (-3 дБ)

0...1 МГц

Коэффициент отклонения

5 мВ/дел...5 В/дел (± 4 %)

Разность фаз X-Y

< 3° в диапазоне 0...50 кГц

Z-вход

Частотный диапазон

0...5МГЦ

Чувствительность

> 3 В (макс, до 50 В DC+AC„„<, до 1 кГц)

Входное сопротивление

5 кОм

ЭЛТ

Размер экрана

8x10 дел. (1 дел. = 10 мм)

Напряжение ускорения

2кВ

Общие данные

Напряжение питания

100/120/220/230 В (± 10%), 50 / 60 Гц

Потребляемая мощность

70 ВА

Габаритные размеры

310 х 150 х455 мм

Масса

8,2 кг
