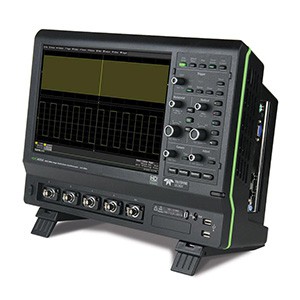

Teledyne LeCroy HDO4104R Осциллографы цифровые запоминающие с увеличенным разрешением АЦП серии HDO 4000

Параметр

Значения

Канал вертикального отклонения

Число каналов

4

Полоса пропускания (-3 дБ)

1 ГГц

Время нарастания

450 пс

Ограничение полосы

20, 200 МГц

Коэффициент отклонения (Коткл.)

50 Ом: 1 мВ/дел…1 В/дел
1 МОм: 1 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 0,5 %

Диапазон установки смещения

50 Ом:
1 мВ – 4,95 мВ: ± 1,6 В; 5 мВ – 9,90 мВ: ± 4 В;
10 мВ – 19,8 мВ: ± 8 мВ; 20 мВ – 1 В: ± 10 В
1 МОм:
1 мВ – 4,95 мВ: ± 1,6 В; 5 мВ – 9,90 мВ: ± 4 В;
10 мВ – 19,8 мВ: ± 8 мВ; 20 мВ – 100 мВ: ± 16 В;
102 мВ – 198 мВ: ± 80 В; 200 мВ – 1 В: ± 160 В
1,02 В – 10 В: ± 400 В

Входной импеданс

1 МОм / 15 пФ или 50 Ом

Макс. входное напряжение

50 Ом: 5 В ср. кв.; 1 МОм: 400 В макс. (на нагр. 1 МОм)

Погрешность уст. смещения

± (1 % + 0,5% от полной шкалы + 0,02% от макс. смещ. + 1 мВ)

Канал горизонтального отклонения

Коэффициент развертки (Кразв.)

20 пс/дел…1000 с/дел

Погрешность установки Кразв.

≤ 2,5х10-6

Режимы работы

Внутренняя и внешняя развертка (Y-T и X-Y)

Синхронизация

Источники синхросигнала

Один из каналов, вход внеш. синхр., вход внеш. синхр./10, от сети

Режимы запуска развертки

Автоматический, ждущий, однократный

Стандартные виды синхронизации

Основная (фронт, длительность, ТВ), интеллектуальная (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная (каскадная, по качеству, по подтвержденному первому), по результатам измерений

Вид входа

Открытый, закрытый, ВЧ и НЧ фильтры

Вход внешней синхронизации

1 МОм (± 2 %) / 15 пФ

Предзапуск

0-100% от полной длины памяти

Послезапуск

0-10,000 точек

Диапазон внутренней синхронизации

±4,1 делений от центра

Аналого-цифровое преобразование

Разрешение по вертикали

12 бит (15 бит в режиме увеличения разрешения (ERES))

Макс. частота дискретизации (однократный сигнал)

2,5 ГГц

Эквивалентная частота дискретизации

125 ГГц (периодический сигнал)

Интерполяция

Линейная, Sin X / X

Длина записи (стандартно)

12,5 Мб на канал (25 Мб при объед.)

Длина записи (опции)

25 Мб на канал (50 Мб при объед.)

Сегментированная память

До 10.000 сегментов с межсегментным временем 1 мкс

Режимы сбора данных

Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; однократный запуск

Автоматические измерения

Количество параметров

30 измерений

Режим отображения

До 8 измерений одновременно с отображением статистики и гистограмм

Математика

Более 25 стандартных функций, включая БПФ (возможность отображение до 2-х графиков математики, объединение 2-х операторов)

Дополнительные возможности

Интерфейсы

Ethernet-10/100BaseT (2), USB (6), USBTMC, RS-232, SVGA, DVI, HDMI;
Опции: GPIB

Расширенный запуск развертки

Выбросы, импульсы, огибающая, логические условия

Декодирование сигналов низкоскоростных шин данных

Опция синхронизации и декодирования сигналов шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2

Режим WaveScan

Поиск аномалий по захваченному сигналу – 20 параметров сигнала

Общие данные

ЖК-дисплей

TFT сенсорный экран 31 см с технологией multi-touch, (WXGA), разрешение 1280 x 800

Напряжение питания

120…240 В (± 10 %), 45…440 Гц (автовыбор)

Габаритные размеры

291,7 х 399,4 х 131,3 мм

Масса

5,86 кг
