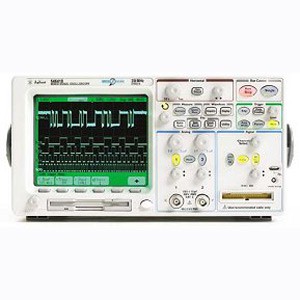

Назначение осциллографа Agilent 54642D:
Осциллограф Agilent 54642D сочетает в себе высокую детализацию отображения сигналов с возможностью их одновременной обработки. В приборе уникальным образом объединены параметрический анализ сигналов, выполняемый осциллографом, с многоканальным анализом временных диаграмм логического анализатора. Это позволяет наблюдать сложные взаимодействия между сигналами одновременно по 18 каналам. Осциллограф Agilent 54642D способен справиться с любыми проблемами отладки взаимодействия смешанных сигналов, что невозможно сделать с помощью традиционных осциллографов, поскольку они не позволяют одновременно тестировать и контролировать высокоскоростные цифровые управляющие сигналы и более медленные аналоговые сигналы исследуемой схемы. Комбинация аналоговых, логических каналов и глубокой памяти средства MegaZoom с возможностью запуска по всем 18 каналам предоставляет совершенно новые способы отладки взаимодействия смешанных аналоговых и цифровых сигналов в схемах на основе 8- и 16-разрядных микропроцессоров.
Особенности осциллографа Agilent 54642D:
Технические характеристики осциллографа Agilent 54642D:
| Параметры | Значения |
| Полоса пропускания | 500 МГц |
| Число каналов | 2+16 логич. |
| Макс. частота дискретизации | 2 ГГц (аналоговые каналы), 1 ГГц (логические каналы) |
| Глубина памяти | 8 Мточек по каждому каналу |
| Режимы запуска | По перепаду, по длительности импульса, по кодовому слову, по видеосигналу, по последовательности событий, по длительности кодового слова и расширенный запуск по кадрам I2C, SPI, CAN, USB |
Информация для заказа:
| 54642D Осциллограф смешанных сигналов с полосой пропускания 500 МГц (2+16 каналов) |
