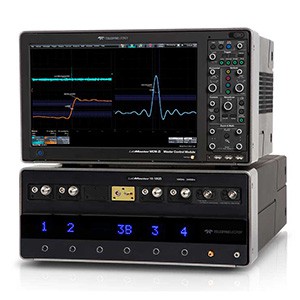

Первый в отрасли осциллограф с полосой 100 ГГц в реальном времени;
Максимальная частота дискретизации: 240 ГГц;
Максимальный объём памяти: 1,5 ГБ/канал;
Максимальное число каналов: до 20 кан. в полосе 100 ГГц, до 80 кан. в полосе 36 ГГц;
Единая архитектура построения обеспечивает возможность микширования полос пропускания (от 20 ГГц до 100 ГГц) в пределах одной осциллографической системы;
Технология канальной синхронизации ChannelSync™ обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе;
Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II;
Безшовный MATLAB анализ – выполнение пользовательских сценариев в реальном времени;
Мощнейшие аналитические возможности;
Анализ джиттера, шумов и глазковых диаграмм с помощью расширенного пакета прикладного ПО SDAIII-CompleteLinQ;
Анализ параметров оптической модуляции с помощью пакета прикладного ПО Optical-LinQ;
Ультранизкий уровень межканального джиттера многомодульной системы (130 фс с.к.з.);
Ультранизкий уровень джиттера дискретизации (50 фс с.к.з.);
Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы).
|
Параметр |
Значение |
||||
|
Канал горизонтального отклонения |
|||||
|
Коэффициент развертки |
ПП ≤ 36 ГГц: 10 пс – 256 с/дел (верхняя граница определяется мин. частотой дискретизации 200 кГц и объемом установленной памяти); |
||||
|
Опорный генератор (ОГ) |
Внутренний 10 М Гц, общий для всех каналов, прецизионная синхронизация многоканальной системы |
||||
|
Нестабильность ОГ |
± (10 - 7 + 10 - 7 / год от последней калибровки) |
||||
|
Джиттер дискретизации |
При длительности сбора данных < 3,2 мс: 50 фс с.к.з. (внутренний / внешний ОГ); |
||||
|
Межканальный джиттер (при максимальной полосе пропускания) |
< 130 фс с.к.з. |
||||
|
Сбор данных |
|||||
|
Максимальная частота дискретизации в реальном времени |
240 ГГц на канал в полосе 100 ГГц (1 канал) |
||||
|
Скорость обновления экрана |
до 1.000.000 осциллограмм/с по каждому каналу |
||||
|
Режим сегментированной развертки |
Для регистрации импульсов в быстрой последовательности или редких событий. Минимальный межсегментный интервал 1 мкс |
||||
|
Максимальный объем памяти |
< 130 фс с.к.з. |
||||
|
Стандартный объем памяти (число сегментов в режиме сегментированной развертки ) |
96 МБ в полосе 100 ГГц (1 канал) |
||||
|
Опции объема памяти / число сегментов в режиме сегментированной развертки |
Опция |
ПП 100 ГГц (1 канал) |
ПП 50 - 65 ГГц (2 канала) |
ПП ≤ 36 ГГц (4 канала) |
Число сегментов |
|
M - 64 |
192 МБ |
128 МБ |
64 МБ |
7500 |
|
|
Режимы обработки данных |
Усреднение (накопление / непрерывно) до 1 млн. разверток Эквивалентное увеличен ие разрешения ( ERES ) от 8,5 до 11 бит (шаг 0 ,5 бит) Экстремумы (огибающая, основание, вершина) до 1 млн. разверток Интерполяция – линейная или sin x / x |
||||
|
Синхронизация |
|||||
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, стоп |
||||
|
Виды синхронизации |
Базовая (фронт , окно) , SMART ( глитч, рант, интервалы , скорость нарастания, подтвержденное первое , качество , длительность импульса, отложенная, логическая последовательность , ожидаемое событие ) , каскадная (события A , B , C , D ) , по последовательному протоколу ( до 14,1 Гбит/с , опция) |
||||
|
Источник синхронизации |
Один из каналов (каналы 1 - 4 все виды синхронизации, канал 5 и выше только по фронту), внешний, быстрый фронт |
||||
|
Вид связи по синхровходу |
Открытый (DC), закрытый (AC), фильтры (HFRej, LFRej) |
||||
|
Смещение точки запуска |
Предзапуск: 0 - 100 % от установленной памяти (шаг 1 %, от 100пс) Послезапуск: 0 - 10.000 делений в режиме «Выборка» (ограничения при медленных развертках) |
||||
|
Удержание запуска |
По времени: 2 нс – 20 с По событию: 1 – 99.999.999 |
||||
|
Чувствительность синхронизации по фронту (входы 1,85 мм / 2,92 мм) |
Каналы 1 - 80: 3 дел (< 12 ГГц) // 1,5 дел (< 8 ГГц) // 1 дел (< 5 ГГц) (связь по входу DC , ≥ 10 мВ/дел, 50 Ом) |
||||
|
Чувствительность внешней синхронизации по фронту |
Только к аналы 1 - 4 : 2 дел (< 1 ГГц) // 1,5 дел (< 500 МГц) // 1 дел (< 200 МГц) (связь по входу DC ) |
||||
|
Максимальная частота синхросигнала (синхронизация SMART ) |
Только каналы 1 - 4 : 2 ГГц ( ≥ 10 мВ/дел, мин. длительность синхроимпульса 200 пс) |
||||
|
Общие данные |
|||||
|
Дисплей (на модуле управления) |
Цветной, 38,9 см TFT сенсорный экран, WXGA 1280 х 768 точек. Отображение до 40 осциллограмм одновременно. Возможно подключение дополнительного дисплея |
||||
|
Процессор |
Intel® Xeon™ X5660 2,8 ГГц (или лучше), 12 ядер (эф. скорость 33, 6 ГГц), ОС Microsoft Windows ® 7 Professional Edition (64 - бит), ОЗУ 24 ГБ (опция до 192 ГБ |
||||
|
Интерфейсы |
VXI - 11 или VICP ( LXI класс C , v 1.2), Ethernet , USB (не менее 5), DVI . Опции: GPIB , LSIB (PCIe Gen1 x4) |
||||
|
Условия эксплуатации |
Температура 5° C – 40°С; относительная влажность (без образования конденсата) 5 – 80 % при температуре не выше + 31° C и не более 50 % при температуре не выше + 40° C |
||||
|
Напряжение питания |
100 – 240 В (±10 %), 45 – 66 Гц (автовыбор). |
||||
|
Масса |
Модуль управления 21,4 кг ; модуль сбора данных 24 кг |
||||
|
Габаритные размеры (ВхШхГ) |
Модуль управления 277 х 462 х 396 мм ; модуль сбора данных 202 х 462 х 660 мм |
||||
