Полоса пропускания: 36 ГГц;
Многоканальный: до 80 каналов;
Максимальная частота дискретизации: 80 ГГц;
Максимальный объём памяти: 1024 МБ;
Единая архитектура построения обеспечивает возможность микширования полос пропускания в пределах одной осциллографической системы;
Технология канальной синхронизации ChannelSync ™ обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе;
Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II;
Ультранизкий уровень межканального джиттера модульной системы (130 фс с.к.з.);
Ультравысокая временная стабильность (50 фс с.к.з.);
Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы).
|
Параметры |

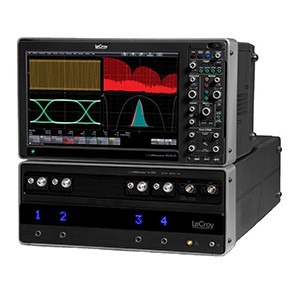

LabMaster 10-36Zi-A-R |
|
Конфигурация системы |
|
|
Модуль управления |
LabMaster MCM-Zi-A (число модулей в системе 1) |
|
Модуль сбора данных |
LabMaster 10 Zi-A (число модулей в системе от 1 до 20) |
|
Канал вертикального отклонения |
|
|
Макс. число каналов: |
4 канала до 80 каналов |
|
Полоса пропускания (-3 дБ, вход 50 Ом / 1,85 мм, > 10 мВ/дел), ГГц |
- |
|
Полоса пропускания (-3 дБ, вход 50 Ом / 2,92 мм, > 5 мВ/дел), ГГц |
36 |
|
Время нарастания (10-90%, 50 Ом), пс |
10,7 |
|
Ограничение полосы пропускания, ГГц |
1 / 3 / 4 / 6 / 8 / 13/ 16 / 20 / 25 / 30 / 33 |
|
Входной импеданс |
50 Ом ± 2 % |
|
Связь по входу |
Открытый (DC), заземлен (GND) |
|
Вертикальное разрешение |
8 бит (до 11 бит в режиме эквивалентного увеличенного разрешения, ERes) |
|
Макс. входное напряжение |
± 2 Вмакс (< 76 мВ/дел), 5,5 Вскз (г 76 мВ/дел) |
|
Коэф. отклонения |
5 мВ - 500 мВ/дел |
|
Постоянное смещение |
± 500 мВ (5 - 75 мВ/дел); ± 4 В (76 - 500 мВ/дел) |
