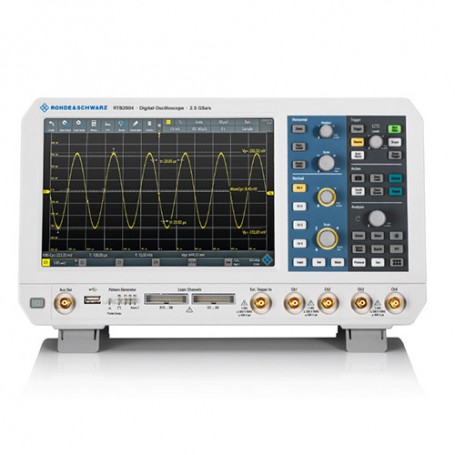

R&S RTB2002 Цифровой осциллограф

Видеть мелкие детали сигнала в присутствии больших сигналов

❙ 10-битное разрешение по вертикали

❙ 1 мВ/дел: полная полоса измерения и низкий уровень шума

Захват больших интервалов времени с полной полосой пропускания

❙ 10 млн отсчетов в стандартном режиме и 20 млн отсчетов в режиме чередования

❙ Сегментированная память: 160 млн отсчетов с использованием функции архива

❙ Высокая частота дискретизации в любое время

10,1-дюймовый емкостной сенсорный экран высокого разрешения с поддержкой жестов

❙ 10,1″ емкостной сенсорный экран высокого разрешения

❙ Поддержка жестов, как на смартфоне

❙ Быстрый доступ к ключевым инструментам

Лучший выбор для обучения

❙ Создан для учебной лаборатории

❙ Объединение нескольких приборов в одном (X-в-1) экономит пространство и деньги

	R&S®HMO1002/1202	R&S®RTB2000
Количество каналов осциллографа	2	2/4
Полоса пропускания в МГц	50, 70, 100, 200, 300	70, 100, 200, 300
Макс.частота дискретизации, млрд отсчетов/с	1/канал, 2 в режиме чередования	1,25/канал, 2,5 в режиме чередования
Макс. объем памяти, млн отсчетов	1/канал, 2 в режиме чередования	10/канал, 20 в режиме чередования
Вертикальная разрядность (АЦП)	8	10
Мин. чувствительность по входу	1 мВ/дел	1 мВ/дел
Дисплей	6,5″, 640 × 480 пикселей	10,1″ емкостной сенсорный экран, 1280 × 800 пикселей
Частота обновления	10 000 осциллограмм/с	50 000 осциллограмм/с
Режим MSO	8 каналов, 1 млрд отсчетов/с	16 каналов, 1,25 млрд отсчетов/с
Протоколы (опции)	I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN	I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN
Генератор(ы)	1 ARB, 4-разрядный генератор тестовых последовательностей	1 ARB, 4-разрядный генератор тестовых последовательностей
Математические функции	+, –, *, /, БПФ (128 тыс. точек)	+, –, *, /, БПФ (128 тыс. точек)

Осциллограф

Обеспечивая частоту дискретизации до 2,5 млрд отсчетов/с и обладая объемом памяти до 20 млн отсчетов, осциллограф R&SRRTB2000 превосходит любые другие приборы своего класса. Частота обновления данных, превышающая 50 000 осциллограмм/с, говорит о высокой чувствительности прибора, который гарантированно захватывает любые сбои сигнала. Стандартные измерительные функции прибора обеспечивают получение быстрых результатов (функция QuickMeas), тестирование на соответствие маске, вычисление БПФ, измерения с использованием математических и курсорных функций, а также проведение автоматических измерений, в том числе статистических.

Логический анализатор

Опция R&SRRTB-B1 превращает каждый прибор R&SRRTB2000 в интуитивноуправляемый осциллограф смешанных сигналов (MSO) с 16 дополнительными цифровыми каналами. Осциллограф захватывает и анализирует сигналы с аналоговых и цифровых компонентов встраиваемых систем – синхронно и с временной корреляцией между каналами. Например, с помощью курсорных измерений можно легко определить время задержки между входом и выходом АЦП.

Анализатор протоколов

Такие протоколы как I2C, SPI и CAN/LIN часто используются для передачи управляющих сообщений между интегральными схемами. Для осциллографов R&SRRTB2000 имеются универсальные опции, обеспечивающие синхронизацию и декодирование для конкретных протоколов последовательных интерфейсов. Имеется возможность селективного захвата данных и анализа соответствующих событий и данных. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для продолжительных выборок. Это дает преимущества, например, при захвате многопакетных сигналов последовательных шин.

Генератор сигналов и тестовых последовательностей

Встроенный генератор сигналов и тестовых последовательностей R&SRRTB-B6 со скоростью формирования до 50 Мбит/с будет полезен для целей обучения и реализации опытных образцов оборудования. Помимо стандартных синусоидальных, прямоугольных/импульсных, пилообразных и шумовых сигналов он позволяет выводить сигналы произвольной формы и 4-битовые цифровые последовательности. Сигналы и цифровые последовательности можно импортировать в виде CSV-файлов или скопировать непосредственно из осциллограмм прибора. Перед воспроизведением сигналов пользователь может их предварительно просмотреть, быстро проверив их правильность. Можно использовать предварительно заданные цифровые последовательности, например, для сигналов шин I2C, SPI, UART и CAN/LIN.

Цифровой вольтметр

Осциллограф R&SRRTB2000 оснащен трехразрядным цифровым вольтметром (ЦВМ) и шестиразрядным частотомером по каждому каналу для проведения одновременных измерений. В состав измерительных функций поставляемого прибора входят функции измерения постоянного тока, переменного+постоянного тока (СКЗ) и переменного тока (СКЗ).

Режим частотного анализа

Трудные для обнаружения сбои часто являются результатом взаимодействия между временными и частотными сигналами. Функция БПФ прибора R&SRRTB2000 активируется нажатием одной кнопки и вводом значений центральной частоты и полосы обзора. За счет высокой производительности функции БПФ в осциллографах R&SRRTB2000 могут анализироваться сигналы размером до 128 тыс. точек. К другим практичным инструментам относятся курсорные измерения, функция обнаружения пиков сигнала и функция автоматической настройки измерения в частотной области.

Тестирование по маске

Испытания на соответствие маске обеспечивают быстрое выявление нахождения конкретного сигнала в пределах установленных границ допуска. При этом используется статистический анализ соответствия или несоответствия маске, который позволяет получить оценку качества и стабильности испытуемого устройства. В результате обеспечивается быстрое обнаружение аномалий сигнала и неожиданных результатов. При нарушении маски измерение останавливается. Каждое нарушение может генерировать импульс, который выводится на выходной разъем AUX-OUT прибора R&SRRTB2000. Этот импульс может использоваться для запуска различных действий в измерительной установке.

Режим архива и сегментированной памяти

Опция функции архива R&SRRTB-K15 увеличивает объем памяти с 10 млн отсчетов до 160 млн отсчетов. Пользователи получают возможность просмотра предыдущих выборок данных и их анализа с помощью всех имеющихся инструментов осциллографа, например, функций декодирования протоколов и использования логических каналов. В режиме ультрасегментации сигналы перед своей визуализацией захватываются как единое целое. Последовательные протоколы и импульсные последовательности записываются практически без прерываний.

Краткие  технические  характеристики
Система  вертикального  отклонения
Количество каналов	R&S®RTB2002	2
Полоса пропускания (на уровне –3 дБ) при 50 Ом	R&S®RTB2002 (с опциями R&S®RTB-B21x, R&S®RTB-B22x и R&S®RTB-B23x)	70 МГц, 100 МГц, 200 МГц, 300 МГц
Время нарастания (расчетное)	R&S®RTB2002 (с опциями R&S®RTB-B21x, R&S®RTB-B22x и R&S®RTB-B23x)	5 нс, 3,5 нс, 1,75 нс, 1,15 нс
Входной импеданс		1 МОм ± 2 % и 19 пФ ± 2 пФ (изм.)
Чувствительность по входу	при максимальной полосе пропускания во всех диапазонах	от 1 мВ/дел до 5 В/дел
Точность усиления по постоянному напряжению	смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки
	входная чувствительность > 5 мВ/дел	± 1,5 % полной шкалы
	входная чувствительность ≤ 5 мВ/дел	± 2 % полной шкалы
Разрешение  АЦП		10 бит, до 16 бит при децимации с высоким разрешением
Система сбора данных
Максимальная частота дискретизации (в ре- жиме реального времени)		1,25 млрд отсчетов/с; 2,5 млрд отсчетов/с
Память для собранных данных	стандартная; с опцией R&S®RTB-K15	10 млн отсчетов; 20 млн. отсчетов с чередованием; 160 млн отсчетов сегментированной памяти
Система  горизонтального  отклонения
Диапазон временной развертки		выбирается от 1 нс/дел до 500 с/дел
Система синхронизации (запуска)
Типы запуска	стандартные	по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последовательной шине
	опция	I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Функции анализа и измерений
Быстрое  измерение  (QuickMeas)	при нажатии кнопки измеренные значения непрерывно «записываются» на осциллограмму	размах напряжения, положит. пик, отриц. пик, время нарастания, время спада, среднее значение, среднеквадратическое значение, время, пе- риод, частота
Математические операции с сигналом		сложение, вычитание, умножение, деление, БПФ
Опция MSO
Цифровые каналы		16 (2 логических пробника)
Частота дискретизации		1,25 млрд отсчетов/с
Память для собранных данных		10 млн отсчетов
Генератор сигналов
Разрешение, частота дискретизации		14 бит, 250 млн отсчетов/с
Амплитуда	высокое-Z; 50 Ом	от 20 мВ до 5 В (размах); от 10 мВ до 2,5 В (размах)
Смещение  пост.составл.	высокое-Z; 50 Ом	±2,5 В; ±1,25 В
Диапазоны частот формируемых сигналов	синусоидальный	от 0,1 Гц до 25 МГц
	импульсный/прямоугольный	от 0,1 Гц до 10 МГц
	пилообразный/треугольный	от 0,1 Гц до 1 МГц
	шумовой	макс. 25 МГц
Произвольный	частота дискретизации; объем памяти	макс. 10 млн отсчетов/с; 16 тыс. точек
Общие данные
Экран		10,1″ WXGA цветной TFT дисплей (1280 × 800 пикселей)
Интерфейсы		USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дис- танционного отображения и работы
Акустический шум	максимальный уровень звукового давления на расстоянии 1,0 м	28,3 дБ(A)
Габариты	Ш × В × Г	390 мм × 220 мм × 152 мм
Масса		2,5 кг

Наименование                                                                          Тип устройства                 Код заказа
Выберите базовую модель R&S®RTB2000
Цифровой осциллограф, 70 МГц, 2 канала	R&S®RTB2002	1333.1005.02
Цифровой осциллограф, 70 МГц, 4 канала	R&S®RTB2004	1333.1005.04
Базовый блок (включая стандартные принадлежности: пассивный пробник R&S®RT-ZP03 на каждый канал, шнур питания)
Выберите вариант расширения полосы пропускания
Расширение полосы пропускания осциллографов R&S®RTB2002 до 100 МГц	R&S®RTB-B221	1333.1163.02
Расширение полосы пропускания осциллографов R&S®RTB2002 до 200 МГц	R&S®RTB-B222	1333.1170.02
Расширение полосы пропускания осциллографов R&S®RTB2002 до 300 МГц	R&S®RTB-B223	1333.1186.02
Расширение полосы пропускания осциллографов R&S®RTB2004 до 100 МГц	R&S®RTB-B241	1333.1257.02
Расширение полосы пропускания осциллографов R&S®RTB2004 до 200 МГц	R&S®RTB-B242	1333.1263.02
Расширение полосы пропускания осциллографов R&S®RTB2004 до 300 МГц	R&S®RTB-B243	1333.1270.02
Выберите опции
Анализ смешанных сигналов для моделей без функции MSO, 250 МГц	R&S®RTB-B1	1333.1105.02
Генератор сигналов произвольной формы	R&S®RTB-B6	1333.1111.02
Синхронизация и декодирование последовательных данных I2C/SPI	R&S®RTB-K1	1333.1011.02
Синхронизация  и  декодирование  последовательных  данных  UART/RS-232/RS-422/RS-485	R&S®RTB-K2	1333.1028.02
Синхронизация и декодирование последовательных данных CAN/LIN	R&S®RTB-K3	1333.1034.02
Архив и сегментированная память	R&S®RTB-K15	1333.1040.02
Выберите дополнительные пробники
Несимметричные пассивные пробники
300 МГц/10 МГц, 10:1/1:1, 10 МОм/1 МОм, 400 В, 12 пФ/82 пФ	R&S®RT-ZP03	3622.2817.02
500 МГц, 10:1, 300 В (СКЗ), 10 пФ	R&S®RT-ZP05	3623.2927.02
500 МГц, 10 МОм, 10:1, 400 В, 9,5 пФ	R&S®RTM-ZP10	1409.7708.02
38 МГц, 1 МОм, 1:1, 55 В, 39 пФ	R&S®RT-ZP1X	1333.1370.02
Высоковольтные несимметричные пассивные пробники
250 МГц, 100:1, 100 МОм, 850 В, 6,5 пФ	R&S®RT-ZH03	1333.0873.02
400 МГц, 100:1, 50 МОм, 1000 В, 7,5 пФ	R&S®RT-ZH10	1409.7720.02
400 МГц, 1000:1, 50 МОм, 1000 В, 7,5 пФ	R&S®RT-ZH11	1409.7737.02
Токовые пробники
20 кГц, пост./перем. ток, 10 А/1000 А	R&S®RT-ZC02	1333.0850.02
100 кГц, пост./перем. ток, 30 А	R&S®RT-ZC03	1333.0844.02
10 МГц, пост./перем. ток, 150 А	R&S®RT-ZC10	1409.7750.02
100 МГц, пост./перем. ток, 30 А	R&S®RT-ZC20	1409.7766.02
120 МГц, пост./перем. ток, 5 А	R&S®RT-ZC30	1409.7772.02
Источник питания для токовых пробников	R&S®RT-ZA13	1409.7789.02
Активные  дифференциальные  пробники
100 МГц, 1000:1/100:1, 8 МОм || 1000 В (СКЗ), 3,5 пФ	R&S®RT-ZD01	1422.0703.02
200 МГц, 10:1, 1 МОм, 20 В дифф., 3,5 пФ	R&S®RT-ZD02	1333.0821.02
Выберите дополнительные принадлежности
Защитная крышка на переднюю панель	R&S®RTB-Z1	1333.1728.02
Мягкая сумка	R&S®RTB-Z3	1333.1734.02
Комплект для монтажа в стойку	R&S®ZZA-RTB2K	1333.1711.02
