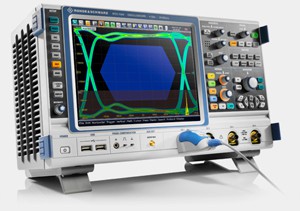

Осциллографы R&S®RTO сочетают превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией прибора в классе устройств с полосой пропускания Класс: 600 МГц – 4 ГГц. Приборы оснащены функциями измерения и анализа с аппаратным ускорением.
Быстрое обнаружение аномалий сигнала
Высокоточная цифровая система синхронизации
Новый уровень удобства работы
Синхронизация и декодирование протоколов последовательной передачи данных:
Разнообразные поддерживаемые стандартыОпции для осциллографов R&S®RTO поддерживают синхронизацию и декодирование протоколов для широко используемых интерфейсов последовательной передачи данных, таких как I²C, SPI, UART/RS-232, CAN, LIN и FlexRay. Благодаря этому осциллографы R&S®RTO представляют собой великолепные инструменты для проверки и отладки встроенных конструкций.
Высокие скорости захвата, позволяющие быстро находить ошибки Высокие скорости сбора данных позволяют быстро находить и отображать ошибки протоколов.
Простая и быстрая настройка конфигурации Измерения на последовательном интерфейсе могут быть быстро сконфигурированы, а к соответствующему меню можно обратиться как через переднюю панель, так и через сенсорный экран.
Гибкая синхронизация протоколов Определение условий синхронизации для конкретных протоколов очень важно для прослеживания ошибок протоколов. Благодаря своей выдающейся гибкости осциллографы R&S®RTO отлично подходят для решения этой задачи.
Понятное отображение данных Пакеты протоколов могут также отображаться в таблице, и пользователь может настраивать формат таблицы согласно своим пожеланиям.
Интуитивно понятная навигация Различные инструменты для анализа протокола тесно взаимосвязаны.
Технические характеристики:
Система вертикального отклонения
|
||
Количество каналов
|
R&S®RTO1024
|
4
|
Полоса пропускания (на уровне -3 дБ) при 50 Ом |
R&S®RTO1024
|
2 ГГц
|
Время нарастания переходной характеристики(расчетное) |
R&S®RTO1024
|
175 пс
|
Входное сопротивление
|
|
50 Ом ±1.5 %
|
1 MОм ±1 %, 15 пФ (расчетное)
|
||
Чувствительность
|
При максимальной полосе пропускания во всехдиапазонах |
50 Ом: от 1 мВ/дел до 1 В/дел
|
1 МОм: от1 мВ/дел до 10 В/дел
|
||
Разрешение АЦП (ENOB)
|
При синусоидальном сигнале с максимальнойамплитудой и частотой < –3 dB относительно полосыпропускания |
> 7 бит (расчетное)
|
Система сбора информации
|
||
Максимальная частота дискретизации (в режимереального времени) |
|
10 ГГц на канал
|
Объем памяти
|
В стандартной конфигурации, на канал при одномактивном канале |
R&S®RTO: 2-канальная модель: 20 /40мегаотсчетов
|
R&S®RTO: 4-канальная модель: 20 /80мегаотсчетов
|
||
|
Максимальная с опцией R&S®RTO-B102,
|
R&S®RTO: 2-канальная модель: 100 /200мегаотсчетов |
на канал при одном активном канале
|
R&S®RTO: 4-канальная модель: 100 /400мегаотсчетов |
|
Максимальная скорость сбора данных
|
Непрерывная регистрация и вывод
|
1 000 000 сигналов/с
|
1×109 отсчетов/с, 1×103отсчетов
|
||
|
Режим сегментированной развертки
|
Время простоя < 200 нс
|
Режимы прореживания
|
Любое сочетание режима прореживания иарифметических операций с формой сигнала, до 3сигналов на канал |
Выборка, пиковый детектор, режим высокогоразрешения
|
Среднеквадратичное значение
|
||
Арифметические операции
|
|
Выключены, огибающая, усреднение
|
Режимы интерполяции
|
|
Линейная, Sin(x)/x, ступенчатая
|
Система горизонтального отклонения
|
||
Диапазон временной развертки
|
|
От 25 пс/дел до 50 с/дел
|
Погрешность временной развертки
|
10-5
|
|
|
(опцияR&S®RTO‑B4)
|
2·10-7
|
Задержка между каналами
|
|
±100 нс (в режиме реального времени,переключение между каналами - например, задержкасостояние-детектирование) |
Система синхронизации
|
||
Режимы синхронизации
|
|
по фронту, по импульсу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизнесигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I2C, SPI; |
Опционально: UART/RS-232, LIN, CAN, FlexRay
|
||
Чувствительность
|
Задание гистерезиса системы запуска
|
Устанавливается автоматически или вручную
|
от 0,1 дел до 5 дел
|
||
Мин. обнаруживаемый импульс
|
R&S®RTO1044
|
100 пс |
Связь по входу сигнала запуска
|
|
Как в выбранном канале; опционально: подавлениеВЧ с регулируемой частотой среза от 100 кГц до 50% отполосы пропускания |
Математические операции
|
||
Алгебраические категории
|
|
математические, логические операции, сравнение,частотная область, цифровые фильтры |
Операции, оптимизированные на аппаратном уровне
|
+, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование, |
|
Математические
|
Конечная импульсная характеристика, амплитудаБПФ
|
|
Функции анализа и измерений
|
||
Функции анализа с аппаратным ускорением
|
|
спектр, гистограмма, испытания на соответствиемаске, курсор |
Функции измерения с аппаратным ускореним
|
|
амплитудные измерения, временные измерения
|
Общие характеристики
|
||
Размеры
|
ширина × высота × глубина
|
427 мм × 249 мм × 204 мм
|
(16,81 дюйм x 9,8 дюйм x 8,03 дюйм)
|
||
Масса
|
R&S®RTO1024
|
9,6 кг (21,16 фунт)
|
Display
|
|
10,4" LC TFT цветной сенсорный экран,
|
1024 × 768 пикселей (XGA)
|
||
Возможности подключения
|
|
1 Гбит/с LAN, 4 × USB 2.0, GPIB (опционально),DVI для внешнего монитора, внешняя синхронизация |
