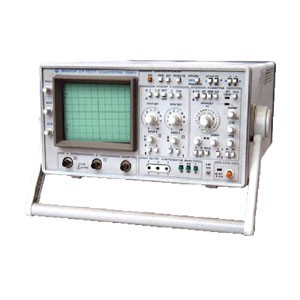

С1-157/2 осциллограф

С1-157/2 - универсальный многофункциональный аналоговый осциллограф, предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0-100 МГц. Встроенные тестер компонентов и мультиметр позволяют только этим прибором на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент . усиления Тестер удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.

Встроенный многофункциональный мультиметр позволяет проводить высокоточные измерения напряжений постоянного и переменного токов, постоянных и переменных токов и сопротивлений в широких пределах. Прибор позволяет измерять среднеквадратическое значение переменного напряжения сигнала форма которого одновременно наблюдается на экране осциллографа. Мультиметр отличается удобством при проведении измерений, все его органы управления расположены на передней панели осциллографа ( а не сбоку). Выбор пределов измерений осуществляется автоматически.

Основные данные С1-157/2

Вертикальное отклонение

•  Полоса пропускания 0-100 мГц
•  Коэффициенты отклонения 5 мВ/дел-5 В/дел
•  Погрешность установки ± 3%
•  Время нарастания ПХ ≤ 3,5 нс
•  Входной импеданс 1 МОм/25 пФ, с делителем 1:10 10 МОм/12 пФ
•  Входное напряжение:
  • с открытым входом ≤ 90 В
  • с закрытым входом ≤ 100 В
  • с делителем 1:10 ≤ 250 В
•   Режимы по вертикали: вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто/поочерёдно, суммирование каналов

Горизонтальное отклонение

•  Коэффициенты развёртки 20 нс/дел - 0,2 с/дел, плавн. перекр. в 2,5 раза
•  Погрешность установки ± 4% , с растяжкой ±5%
•  Растяжка развёртки x 10
•   Режимы развёртки автоколебательный, ждущий, однократный

Синхронизация

•  Источники канал 1, канал 2, сеть, внешний, фильтры ФНЧ, ФВЧ
•  Внешняя синхронизация 100 МГц, 0,2-10 В
•  Задержка изображения обеспечивает возможность наблюдение переднего фронта
•  Наличие режима X-Y в полосе 20 Гц-3 МГц, коэф. откл.5 мВ/дел-5 В/дел ±10%
•   Z - вход: частотный диапазон 0-3 МГц, входной импеданс - 100 кОм/50 пФ

Встроенный калибратор

•  меандр: частота (1000 ±10) Гц, амплитуда (0,6 ±0,006) В

Встроенный тестер компонентов

•  ось Х ±12 В
•  ось Y ±12 мА
•  Тестовый ток базы ступеньки (0; 20; 40; 60; 80) мкА, коэффициент деления1/8
•   Тестовое напряжение З-И ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8

Параметры мультиметра

Напряжение постоянного тока

•  Диапазон измерений 1 мВ- 500 В
•  Пределы измерений 2, 20, 200, 500 В
•   Погрешность измерений (±0,1% + 2 ед. мл. раз.)

Напряжение переменного тока

•  Диапазон измерений 1мВ-500 В
•  Пределы измерений 2, 20, 200, 500 В
•  Погрешность измерений ±(0,3%+2 ед. мл. раз.)до ±(1%+20ед. мл. раз.) в зависимости от частоты
•   Диапазон частот 40 Гц - 100 КГц

Постоянный ток

•  Диапазон измерений 1 мА-2000 мА
•  Предел измерений 2000 мА
•  Погрешность измерений ±(0,25% + 2 ед. мл. раз.)

Переменный ток

•  Диапазон измерений 1 мА - 2000 мА
•  Предел измерений 2000 мА
•  Погрешность измерений ±(0,5% + 2 ед. мл. раз.)
•   Диапазон частот 40 Гц - 5 КГц

Сопротивление

•  Диапазон измерений 10 Ом - 2 МОм
•  Пределы измерений 2, 20, 200, 2000 кОм
•  Погрешность измерений ±(0,2% + 2 ед. мл. раз.)
•  Выбор поддиапазона автоматический
•  Формат индикации 3,5 разряда
•   Тип индикатора СИД
