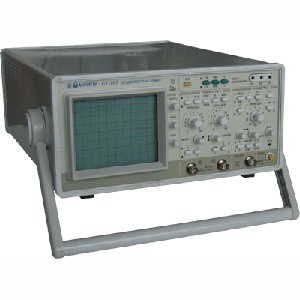

С1-167 аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-25 МГц.
Вертикальное отклонение:
|
|
Число каналов
|
2
|
Полоса пропускания
|
0 - 25 МГц
|
Коэффициенты отклонения
|
2 мВ/дел -10 В/дел (шаг1-2-5)
|
Погрешность установки
|
± 3 %, ± 4 % с делителем 1:10
|
Время нарастания ПХ
|
<= 14 нсек
|
Входной импеданс
|
1 МОм/25 пФ, с делителем 1:10 -10 МОм/12 пФ
|
Входное напряжение:
|
|
с открытым входом
|
<= 110 В
|
с закрытым входом
|
<= 110 В
|
с делителем 1:10
|
<= 250 В
|
Режимы по вертикали
|
канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
|
Горизонтальное отклонение:
|
|
Коэффициенты развёртки
|
100 нсек/дел - 0,1 сек/дел, (шаг1-2-5)
|
Погрешность установки
|
± 4 % , ± 5 % - с растяжкой
|
Растяжка развёртки
|
x 10
|
Режимы развёртки
|
автоколебательный, ждущий
|
Синхронизация:
|
|
Источники
|
канал А, канал Б, сеть, внешняя
|
Вход и уровень внешней синхронизации
|
1 Мом/25 пФ; 0,2 - 10 В
|
наличие режима X-Y
|
Режим X-Y в полосе 20 Гц-1 МГц,
коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) |
Общие характеристики:
|
|
Экран
|
80x100 мм
|
Встроенный калибратор
|
Частота "меандра" - (1000 ± 10) Гц, амплитуда - (0,6 ±0,006) В
|
Питание
|
~230 В ± 10 %, 50 Гц
|
Потребляемая мощность
|
80 ВА
|
Габаритные размеры (HxWxD)
|
140x300x380 мм
|
Масса
|
7 кг
|
Дополнительные функции
|
Тестер компонентов
|
Условия эксплуатации:
|
|
Рабочая температура
|
5 - 40 °С
|
Влажность
|
80 % при 25 °С
|
Заменяемые приборы
|
С1-150, С1-137, C1-127
|
Параметры тестера компонентов
|
|
ось Х
|
± 12 В
|
ось Y
|
± 12 мА
|
Тестовый ток базы
|
ступеньки (0; 20; 40; 60; 80) мкА с возможностью 8-кратного уменьшения
|
Тестовое напряжение З-И
|
ступеньки (0; 2; 4; 6; 8) В с возможностью 8-кратного уменьшения
|
