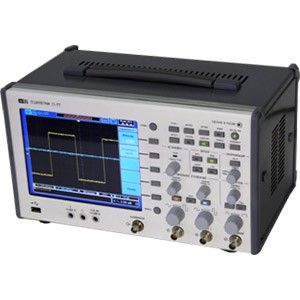

С1-177 осциллограф

Параметр

Значение

Полоса пропускания, МГц

350 (с переключением: 10; 100; 200)

Количество каналов

2

Размер экрана, мм

174 × 130

Частота дискретизации сигналов, ГГц:

·          в одноканальном режиме

2

·          в двухканальном режиме

1

Коэффициенты отклонения

5 мВ/дел – 5 В/дел

Коэффициенты развертки

1 нс/дел – 0,5 с/дел

Максимальное напряжение на входе

(с делителем 1:10), В

300

Погрешность измерения амплитуды сигналов, %

2,5

Погрешность измерения временных интервалов,%

2,5

Параметры встроенного мультиметра:

·          диапазон измерений постоянного и переменного напряжений, В

1∙10^-3 – 300

·          диапазон измерения сопротивлений, Ом

0,1 – 1∙10⁷

Погрешность измерения параметров, %

2

Интерфейс

USB 2.0

Питание

220 В, 50 Гц и 400 Гц; 12 В постоянного тока;

опционально 115 В 400 Гц

Масса, кг

8,5

Габаритные размеры, мм

231 × 360 × 215

Заменяет: С1-96, С1-117, С1-122, С1-125, С1-127, С1-131, С1-137, С1-142, С1-149, С1-151, С1-152, С1-157, С1-159, С1-160, С1-163, С1-165, С1-166, С1-171, С1-172, С1-173, С1-176, С8-36, С8-38, С8-41, С8-43, С8-44, С8-46.
