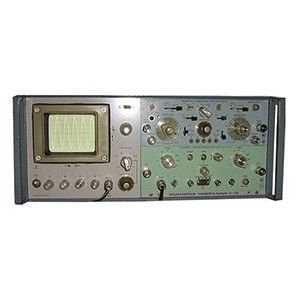

С1-70 осциллограф универсальный предназначен для работы со сменными блоками серии Я40-1 (в канале вертикального отклонения) и Я40-2 (в канале горизонтального отклонения).
Осциллографы С1-70 обеспечивают возможность исследования сигналов амплитудами и их длительности с путем визуального наблюдения и фотографирования.
Технические характеристики С1-70:
Полоса пропускания - от 0 до 50 МГц.
Сигналы амплитуд - от 10 мкВ до 500 В.
Длительность сигналов - от 0,3 нс до 150 нс.
Время нарастания ПХ - 7 нс.
Тип индикатора - ЭЛТ 11ЛО2И.
Рабочая часть экрана - 64×80 мм.
Габаритные размеры - 200×480×475 мм.
Масса С1-70 - не более 24 кг.
Основные характеристики сменных блоков:
Усилители | Полоса пропускная | Коэффициент отклонения | Входное сопротивление и емкость |
Я40-1100
дифференциальный |
50 МГц | от 10 мВ/дел до 5 В/дел | |
Я40-1101 двухканальный |
50 МГц | от 10 мВ/дел до 5 В/дел | |
Я40-1102 дифференциальный |
10 МГц | от 5 мВ/дел до 20 В/дел | |
Я40-1103 высокочувствительный |
0,1 МГц | от 0,01 мВ/дел до 0,5 В/дел | |
Я40-1700 стробоскопический (двухканальный) |
3 500 МГц | от 5 мВ/дел до 0,2 В/дел | 50 Ом |
Я40-1701
стробоскопический (двухканальный) |
700 МГц | от 5 мВ/дел до 0,2 В/дел | |
Я40-1900 со сдвигом строки |
10 МГц | от 10 мВ/дел до 20 В/дел | |
Я40-1901 логарифмический |
1 МГц | 10 дБ/дел |
Погрешность коэффициента отклонения со стробоскопическими блоками - от 4% до 5%.
- блоки разверток
Параметры |
Я40-2100(сдвоенная развертка) | Я40-2700(стробоскопическая развертка) | Я40-2900(одинарная развертка) |
Коэффициент развертки |
от 0,01 мкс/дел до 5 с/дел |
от 0,01 нс/дел до 5 мкс/дел |
от 0,01 мкс/дел до 15 с/дел |
Максимальная частота синхронизации | 50 МГц | 1 000 МГц | 50 МГц |
Минимальное изображение при внутренней синхронизации | 5 мм | - | 5 мм |
Минимальная амплитуда сигнала внешней синхронизации | 0,5 В | 150 мВ | 0,3 В |
Погрешность коэффициента развертки стробоскопическая - от 4% до 10%.
Осциллографы С1-70 имеют широкие функциональные возможности и обеспечивают:
- исследование сигналов в реальном масштабе времени с амплитудой от десятков микровольт до 500 В и длительностью от 20 нс до минут в полосе от 0 до 50 МГц;
- исследование сигналов в режиме стробоскопического преобразования в полосе от 0 до 3,5 ГГц;
- одновременное наблюдение сигнала и его частей в увеличенном временном и амплитудном масштабах;
- исследование сигналов в логарифмическом масштабе;
- автоматическое смещение луча по вертикали после каждого запуска развертки (5 строк);
- автоматическую блокировку развертки с предварительной установкой цикла запусков от 1 до 100;
- алгебраическое сложение двух исследуемых сигналов.
