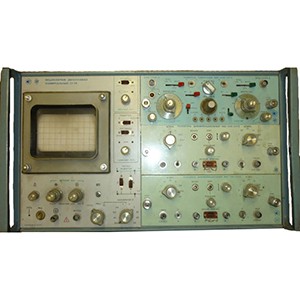

Осциллограф С1-74 универсальный со сменными блоками серии Я40-1 в канале вертикального отклонения и Я40-2 в канале горизонтального отклонения предназначен для исследования одновременно от 2 до 4 сигналов с амплитудой 10мкВ-500В и длительностью 0,3нс-150с.
Параметры |
Я40-1100 дифферен-циальный |
Я40-1101 двухка-нальный |
Я40-1102 дифферен-циальный |
Я40-1103 высокочувст-вительный |
Число каналов |
2 |
4 |
2 |
2 |
Полоса пропускания |
50МГц |
50МГц |
10МГц |
0,1МГц |
Коэффициент отклонения* |
10мВ/дел.- 5В/дел. |
10мВ/дел.- 5В/дел. |
0,5**мВ/дел.- 20В/дел. |
0,01мВ/дел.- 0,5В/дел. |
Время нарастания ПХ |
7нс |
8,5нс |
35нс |
1нс |
Входное сопротивление |
1 МОм |
1 МОм |
1 МОм |
1 МОм |
Емкость |
30пФ |
30пФ |
30пФ |
30пФ |
Параметры |
Я40-1740 стробоско-пический (двух-канальный) |
Я40-1741 стробоско-пический (двух-канальный) |
Я40-1900 со сдвигом строки |
Я40-1901 логариф-мический |
Число каналов |
4 |
4 |
2 |
2 |
Полоса пропускания |
3500МГц |
740МГц |
10МГц |
1МГц |
Коэффициент отклонения* |
5мВ/дел.- 0,2В/дел. |
5мВ/дел.- 0,2В/дел. |
10мВ/дел.- 20В/дел. |
10дБ/дел. |
Время нарастания ПХ |
0,1нс |
0,5нс |
35нс |
- |
Входное сопротивление |
50 Ом |
0,1 МОм |
1 МОм |
1 МОм |
Емкость |
3пФ |
30пФ |
30пФ |
* - погрешность коэффициента отклонения 4,5% (со стробоскопическими блоками);
** - 0,5мВ/дел. в полосе пропускания 0МГц-9МГц.
Блоки разверток
Параметры |
Я40-2100 (сдвоенная развертка) |
Я40-2700 (стробоскопическая развертка) |
Я40-2900 (одинарная развертка) |
Коэффициент развертки* |
0,01мкс/дел.-5с/дел.** |
0,1нс/дел.- 5мкс/дел. |
0,01мкс/дел. -15с/дел.** |
Максимальная частота синхронизации |
50МГц |
1000МГц |
50МГц |
Минимальное изображение при внутренней синхронизации |
5мм |
- |
5мм |
Минимальная амплитуда сигнала внешней синхронизации |
0,5В |
150мВ |
0,3В |
* - Погрешность коэффициента развертки 4%, 10% (стробоскопическая);
** - с 10-кратной растяжкой.
