Параметры входов каналов I (X) и II (Y) прибора при непосредственном входе:
- входное активное сопротивление - 1±0,03 МОм;
- входная емкость - 20±2 пФ.
Параметры входов каналов I (X) и II (Y) прибора с выносным делителем 1:10:
- входное активное сопротивление - 10±0,5 МОм;
- входная емкость в пределах - от 8 пФ до 11 пФ.
Тип прибора - аналоговый.

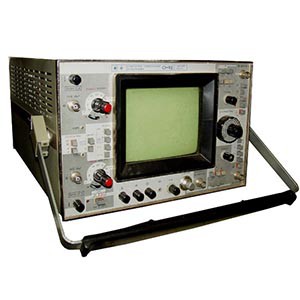

Исполнение осциллографа С1-92 - настольное.
Допустимое суммарное значение постоянного и переменного напряжений на закрытых входах С1-92 - не более 200 В.
Максимальная амплитуда исследуемого сигнала при максимальном коэффициенте отклонения на открытых входах:
- при непосредственном входе - не более 100 В;
- с выносным делителем 1:10 - не более 200 В.
Коэффициент развязки С1-92 между каналами в диапазоне частот до 30 МГц:
- при коэффициенте отклонения канала источника помех - не менее 5000;
- в диапазоне частот до 100 МГц при коэффициенте отклонения канала источника помех - не менее 1000.
Разность фаз между каналами вертикального и горизонтального отклонения в полосе частот от 0 до 50 кГц осциллографа С1-92 - не более 3°.
Задержка изображения сигнала в тракте вертикального отклонения обеспечивает просмотр фронта импульса на рабочей части развертки.
Основные погрешности коэффициентов разверток С1-92:
- в диапазоне от 5нс/дел до 50 мс/дел - не более 4%;
- в диапазоне от 5 нс/дел до 50 мс/дел при размере изображения 8 делений - не более 3%;
- в диапазоне от 50 нс/дел до 50 мс/дел при использовании растяжки х10 - не более 7%;
- в диапазоне от 50 нс/дел до 50 мс/дел при использовании растяжки х10, при размере изображения 8 делений - не более 6%.
Осциллографы С1-92 обеспечивают свои технические характеристики после - 15 мин самопрогрева.
Прибор допускает непрерывную работу в рабочих условиях в течение 8 ч при сохранении своих технических характеристик.
Напряжение индустриальных радиопомех:
- на частотах от 0,15 МГц до 0,5 МГц - не более 80 дБ;
- на частотах от 0,5 МГц до 2,5 МГц - не более 74 дБ;
- на частотах от 2,5 МГц до 30 МГц - не более 66 дБ.
Напряженность поля радиопомех:
- на частотах от 0,15 МГц до 0,5 МГц - не более 60 дБ;
- на частотах от 0,5 МГц до 2,5 МГц - не более 54 дБ;
- на частотах от 2,5 МГц до 300 МГц - не более 46 дБ.
Наработка на отказ - не менее 1000 ч.
Питание осциллографа С1-92 от сети переменного тока:
- напряжением - от 198 В до 242 В;
- частотой - от 49,5 Гц до 50,5 Гц.
Мощность, потребляемая от сети при номинальном напряжении - не более 160 Вт.
Габаритные размеры - не более 354×220×508 мм.
Масса - не более 17 кг.
Осциллографы С1-92 обеспечивают изображение двух сигналов в различных временных масштабах, одновременное изображение двух сигналов на основной развертке и детальное исследование любой части сигнала с помощью задержанной развертки.
В приборе предусматриваются возможность высвечивания яркостных меток на экране ЭЛТ и поиск луча в случае, когда изображение находится за пределами рабочей части ЭЛТ.
Условия эксплуатации С1-92:
Температура окружающего воздуха - от -50° С до +60° С.
Относительная влажность при +30° С - до 95%.
