· Платформа Open Choice™ на базе Microsoft® Windows 2000 со встроенными сетевыми возможностями
· Яркий дисплей 10,4 дюйма (264 мм)
· Тестирование по телекоммуникационным маскам
· Посылка Email по заданному событию
· Тестирование по заданным пределам (годен/не годен)
· Ведущий в отрасли набор типов синхронизации
· Встроенный принтер (опция)
· Привод CD-RW Drive (опция)
· ПО для измерения мощности
· Способность к совместной работе с логическими анализаторами Tektronix
Область использования
Проектирование и отладка цифровых устройств
Исследование переходных явлений
Измерение мощности
Проектирование и отладка видеоустройств
Анализ DVD
Анализ HDD
Анализ джиттера и тайминга
Спектральный анализ
Проектирование и отладка автомобильной электроники
Производственные испытания и контроль качества
Проектирование и анализ электромеханических устройств
Разработка био-медицинских изделий
Промышленный контроль

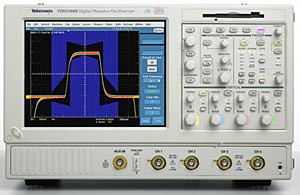

TDS-5000B (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B) предлагает первый в отрасли легко-настраиваемый пользовательский интерфейс. Контрольные окна MyScope — революционное нововведение, позволяющее Вам построить собственные панели управления прибором, подходящие для тех или иных видов работ.
Вы можете «перетащить» все необходимые функции из разных режимов осциллографа в одно контрольное окно (панель), создавать свои собственные панели инструментов осциллографа. Больше нет необходимости искать в дебрях меню нужную команду или переобучаться после длительного перерыва в работе с прибором. MyScope позволяет Вам сфокусироваться на Вашей задаче, а не на сложностях управления, имея все необходимые элементы управления всегда перед глазами. Пользовательский интерфейс легко создается с помощью простых операций «Drag-and-drop».
Хранение Вашего собственного интерфейса в виде файлов позволяет при необходимости быстро подстраивать другой экземпляр прибора под Ваши требования простым обменом файлов (в т.ч. и по Email).
Правый клик мышкой
Другая особенность интерфейса нового TDS-5000B (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B) — появление контекстно-зависимого меню при нажатии правой кнопки мыши. Появляющееся в этом случае меню — интуитивно логичное: Хотите изменить тип курсора? — правый клик по курсору! Хотите изменить опорные уровни автоматического измерения? — правый клик на измерениях! Хотите изменить параметры синхронизации? — правый клик на метке синхронизации! Хотите изменить цвет осциллограммы? — Правый клик по осциллограмме!
Практически все элементы дисплея осциллографа имеют контекстное меню, открывающееся по правому клику мышки. При этом открывается не одна функция, а набор нескольких уместных в данной ситуации операций. Например, правый клик по полю осциллограммы вызывает выпадающее меню с вариантами: Очисть данные, Установка по умолчанию, Автонастройка, Запомнить экран, Сохранить осциллограммы, Добавить текст на экране.
Т.о. приближение возможностей настройки интерфейса пользователя к его потребностям делает TDS-5000B (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B) самым простым в использовании осциллографом среднего ценового диапазона.
Возможности
Обновленная линейка цифровых осциллографов с технологией цифрового фосфора (DPO) с полосой до 1 ГГц, частотой дискретизации до 5 ГГц в режиме реального времени, объемом памяти до 16 МБ, мощный набор режимов синхронизации позволяет Вам исследовать даже самые сложные сигналы. «Цифровой фосфор» (DPO) обеспечивает несравнимое качество визуализации сигнала, сохраняя и анализируя сложные сигналы в реальном времени в трех измерениях: амплитуда, время и распределение амплитуды по времени. DPO в TDS-5000B (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B) реализовано с помощью технологии DPX, обеспечивая фантастическую скорость захвата осциллограмм — до 100000 в секунду. Это в результате позволяет сэкономить минуты и даже часы вашего времени, быстро выявляя и визуализируя заранее неизвестные редкие случайные аномалии в исследуемом сигнале.
Расширенные возможности анализа
TDS-5000B включает полную параметрическую систему для характеризации сигнала. Выберите из 53 автоматических измерений параметров сигнала, группированных в логические группы измерений: АМПЛИТУДНЫЕ, ВРЕМЕННЫЕ, КОМБИНИРОВАННЫЕ, ГИСТОГРАММЫ и КОММУНИКАЦИОННЫЕ.
Доступные и более тщательные измерения, включающие СРЕДНЕЕ, ДЕВИАЦИЮ, МИНИМУМ, МАКСИМУМ, КОЛ-ВО ВЫБОРОК.
Курсоры осциллограмм облегчают измерения временных и фазовых соотношений между каналами, работая как в режиме YT, так и XY.
Пользователь может определить и использовать математические выражения для отображения результатов на экране осциллографа в нужных ему единицах измерения. Он также может создавать алгебраические выражения, содержащие исходные осциллограммы, математические функции, измеренные параметры осциллограмм, константы скалярные величины пользоваеля пользователя с помощью удобного редактора, выполненного в стиле калькулятора.
Пользователь может инсталлировать на прибор дополнительные измерительные функции, увеличивающие возможности прибора в специальных приложениях.
Такие приложения в виде программных опций включают программные пакеты для : анализа джиттера и тайминга, измерения сигналов от приводов HDD, оптических систем хранения данных, измерительных тестовпараметров импульсов в телекоммуникационных сигнлах по ANSI/ITU, Ethernet.
Интуитивно-понятный пользовательский интерфейс
Графический пользовательский интерфейс TDS-5000 легко приспосабливается к любому стилю работы и окружения, облегчая обучение и работу на осциллографе. Классический аналоговый стиль управления обеспечивает мгновенный доступ к передней панели с наиболее часто использующимися функциями. На большом 10.4 дюймовом (264 мм) дисплее расширенное использование интуитивных образов создают очень визуальную среду с явной иллюстрацией характеристик инструмента. Пользователи могут выбрать традиционные кнопки инструментального стиля для навигации или переключить на меню Microsoft Windows. Положение сигнала, позиции курсора и уровень запуска могут непосредственно быть изменены с помощью мыши или дополнительного сенсорного экрана.
Интерфейс USB позволяет подключать мышь, клавиатуру и другие периферийные устройства без выключения прибора. Контекстно-зависимая программа подсказки дополняет графический интерфейс и способствует решению пользовательских задач.
Современный пакет программ обеспечивает речевое управление, многоязычное функционирование инструмента.
Открытая архитектура Microsoft Windows
Открытая Windows-платформа. Серия TDS-5000 может отображать осциллограммы в окне Excel и инструментальной панели ActiveX
Неуловимые глитчи. Быстрая скорость сбора осциллограмм, с помощью технологии Tektronix DPX™, максимизирует вероятность фиксации неуловимых сбоев и других нечастых событий.
Серия TDS-5000B (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B) объединяет высокоэффективный осциллограф и персональный компьютер в автономном блоке. С помощью технологии сбора данных DPX™, открытого интерфейса Windows 2000 и прикладных программных интерфейсов для Windows и UNIX, эта серия обеспечивает исключительно высокоскоростной сбор данных, анализ и сетевые возможности. Используя встроенную PCI шину, собранные осциллограммы могут быть перемещены непосредственно в приложения Windows с намного большей скоростью, чем обычные скорости передачи, характерные для USB-интерфейса.
Внедрение Tektronix в соответствующие промышленные стандартные протоколы, типа TekVISA и ActiveX, поддержка платформы OpenChoice™ позволяет использовать и расширять возможности приложений Windows типа Excel для анализа данных и документирования результатов измерения. Или, можно создавать собственное программное обеспечение, чтобы автоматизировать многоступенчатые процессы сбора данных и анализа с помощью сред разработки приложений типа Visual Basic, C, C++, MATLAB® и другими.
В серии TDS5000B также поддерживается интеграция осциллографа с внешним ПК и не-Windows хостами. Драйверы Plug-and-Play и IVI идут в комплекте поставки и позволяют легко взаимодействовать осциллографу через GPIB, USB/COM или LAN с программами, запущенными на самом инструменте или на внешнем ПК. Приложения UNIX и другие сетевые ресурсы могут подключаться через Ethernet с помощью сервера VXI 11.2, входящего в комплектацию TDS5000B (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B).
Дополнительные преимущества
Серия TDS-5000 включает все современные стандартные интерфейсы для управления и периферийных расширений. Опциональный встроенный принтер позволяет мгновенно документировать полученные результаты. Привод CD-RW обеспечивает портативное хранение больших массивов, делая передачу данных легкой для пользователей, не подключенных к осциллографу через локальную сеть.
Возможность работы TDS5000 (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B) с логическими анализаторами Tektronix позволяет проводить коррелированные по времени анализ аналоговых и цифровых сигналов, чтобы быстро проследить неуловимыми сигнальными проблемами в разработках.
Высокие возможности осциллографов серии TDS-5000 делают их идеальным инструментом для множества областей использования, таких как проектирование и отладка цифровых устройств, измерения мощности, и видео.
Проектирование и отладка цифровых устройств
Способность осциллографов TDS-5000B (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B) работать совместно с логическими анализаторами серии TLA посредством технологии iView помогает проектировщикам цифровых устройств проводить их отладку и верификацию намного быстрее и легче. iView полностью интегрирует возможности мощь и точность цифрового осциллографа Tektronix c многоканальными логическими анализаторами, обладающими широкими возможностями по захвату сложных цифровых комбинаций. Эта интеграция позволяет проектировщику видеть в одном окне синхронизированные по времени цифровые и аналоговые данные и выделять аналоговые характеристики цифровых сигналов, вызывающие сбой всей системы.
Большая длина записи, высокой скоростью дискретизации TDS-5000B упрощает определение характеристик современных цифровых шин, делая эти приборы идеальным средством для измерения критических временных параметров сложных систем.
Измерение мощности
Гибкий и мощный набор автоматических измерений и математики у осциллографов серии TDS-5000 делает его идеальным решением для измерений мощности, напряжения, тока и мгновенной мощности и энергии.
Тестирование по телекоммуникационным маскам
Опция SM обеспечивает полный набор масок тестирования на соответствие для всех последовательных телекоммуникационных потоков (для электрических стандартов до 555 Мб/с и оптических до 1,25 Гб/с). Легкая процедура тестирования реализована с использованием автонастройки, автозаполнения, настрйкой пользователем границ допусков, подсчет тестовых попыток и попаданий/непопаданий в маску, имеется встроенный редактор для создания собственной маски.
Видео
Эксклюзивная технология сбора данных Tektronix DPX™ выделяет такие осциллографы среди других цифровых осциллографов высокой скоростью захвата осциллограмм до 100000 в секунду, что делает изображение на экране TDS-5000B «живым» и подобным аналоговому прибору.
Система синхронизации TDS-5000B (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B) поддерживает широкий набор видеостандартов, включая NTSC, PAL, SECAM и аналоговый HDTV (ТВЧ). Вдобавок, IRE и мВ шкалы могут быть выбраны для облегчения измерений и визуальной оценки видеосигнала.
Режимы синхронизации
Фронт — восходящий или ниспадающий по любому каналу или внешнему входу на фронтальной панели прибора. Режимы входов DC, AC, фильтр шума, ВЧ- и НЧ-фильтры. Видео — запуск по NTSC, PAL, SECAM, аналоговый HDTV и нестандартные видеоформаты. Глитчи — запуск по глитчам положительной, отрицательной или произвольной полярности. Минимальная продолжительность глитча 1,0 нс с разрешением 200 пс. Ширина (продолжительность импульса) — запуск по импульсу (положительному, отрицательному или любому), имеющему длительность больше, равно или меньше установленной пользователем (от 1 нс до 1 с). Рант — запуск по импульсу, который пересекает один порог, но не пересекает второй прежде, чем снова пересечь первый. События могут ограниченны по времени или логически (для 4-канальных моделей). Окно — запуск по событию, которое входит или существует в окне, 2 пороговых уровня которых определены пользователем. Перерыв — запуск по событию, которое остается высоким, низким или любым за заданный период времени, выбираемый из диапазона от 1 нс до 1 с с разрешением 200 пс. По переходной характеристике — запуск по фронту (восходящему, нисходящему или любому) импульса, который имеет скорость нарастания быстрее или медленнее указанного пользователем. Setup/Hold — запуск по нарушению времени установления/времени удержания между тактовыми импульсами и данными по любым двум каналам. Шаблон — запуск когда нарушается или становится верным логический шаблон за заданный промежуток времени. Шаблон (AND, OR, NAND, NOR) задается для 4 входных каналов, определяемых как Высокий, Низкий, Без разницы. Состояние — любой логический набор состояний каналов (1, 2, 3) тактируемый по фронту (восходящему или ниспадающему) импульсов канала 4 (канал 2 для TDS-5052). Коммуникационный (требуется опция SM) — поддержка AMI, HDB3, B3ZS, B6ZS,B8ZS,CMI, NRZ, MLT3. Выбор между изолированной положительной или отрицательной единицей, нулем, глазковой диаграммой. Задержка запуска по времени — от 16 нс до 250 секунд Задержка запуска по событиям — от 110000000 событий.
Автоматические измерения параметров сигнала
Выбор из 53 измерений, одновременно 8 может отображаться на экране Амплитуда — амплитуда, высокое, низкое, максимум, минимум, размах, среднее, среднее за период, RМS, RМS за период, положительный выброс, отрицательный выброс. Время — время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительная скважность, отрицательная скважность, период, частота, задержка. Комбинация — Area, Cycle Area, фаза, длительность вспышки. Параметры в гистограмм — число осциллограмм, попадания в область, пиковые значения, медианное, максимальное и минимальное значение, размах, среднее (мкс), стандартная девиация (сигма), µ+1 (s), µ+2 (s), µ+3 (s). Коммуникационные — коэф. экстинкции, (абс., %, дБ), высота глазка в глазковой диаграмме, ширина глазка, вершина глазка, база глазка, пересечение %, джиттер (Пик-Пик, RMS, 6s), шум (Пик-Пик, RMS), отношение Сигнал/Шум, искажение периода, Q-фактор. Статистические измерения — Среднее, Мин, Макс, Ст. девиация, выборка. Опорные уровни — определяемые пользователем для каждого из 8 измерений. Гистограммы — вертикальные или горизонтальные с линейной или логарифмической шкалой. Область измерения — измерения проводятся в заданной области осциллограммы. Курсоры — Горизонтальные, Вертикальные, Экранные и Сигнальные (привязанные к осциллограмме.
Математика
Арифметика — сложение, вычитание, умножкение, деление осциллограмм. Алгебраические выражения — определяется широкий набор алгебраических выражений, включающих осциллограммы, скалярные аргументы и результаты параметрических измерений, т. е. например: (Integral (Ch1–Mean(Ch1))*1.414). Математические функции — Усреднение, Инвертирование, Интегрирование, Дифференцирование, Квадратный корень, EXP, Log 10, Log e, Abs, Нижний предел, Верхнее значение, Мин, Макс., Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tan. Частотные функции — спектральные амплитудные и фазовые, реальный и мнимый спектр.
Вертикальные единицы: Амплитуда (линейная, дБ, дБм). Фаза: градусы, радианы, групповая задержка. Оконные функции — прямоугольные, Хамминга, Ханнинга, Кайзера-Бесселя, Блэкмана-Харриса, Гауссова, Flattop2, Tek-экспоненциальная. Тестирование в пределах — сравнивает текущую осциллограмму с опорной (заданной пользователем) по допускам (также задаваемым пользователем).
Спецификация
ПАРАМЕТР
TDS-5032B / TDS-5034B
TDS-5052B / TDS-5054B
TDS-5104B
Вертикальная система
Входные каналы
2/4
2/4
4
Аналоговая полоса (–3 дБ) 5 мВ/дел ... 1 В/дел
350 МГц
500 МГц
1 ГГц
Рассчитанная скорость нарастания при 5 мВ/дел (типично)
1150 пс
800 пс
300 пс
Аппаратное ограничение полосы
150 МГц или 20 МГц
Входы
AC, DC, GND
Входной импеданс
1 MОм или 50 Ом
Входная чувствительность, 1 MОм
1 мВ/дел ... 10 В/дел
Входная чувствительность, 50 Ом
1 мВ/дел ... 1 В/дел
Вертикальное разрешение
8 бит (>11 бит с усреднением)
Макс. вход. напряжение, 1 MОм
±150 В CAT I снижается со скоростью 20 дБ/декаду до 9 ВRМS выше 200 кГц
Макс. вход. напряжение, 50 Ом
5 ВRМS с пиковым значением <±30 В
Точность по вертикали
1,5% при смещении 0 В
Диапазон смещения, 1 MОм
1 мВ/дел ... 99,5 мВ/дел ±1 В
100 мВ/дел ... 1 В/дел ±10 В
1,01 В/дел ... 10 В/дел ±100 В
Диапазон смещения, 50 Ом
1 мВ/дел ... 99,5 мВ/дел ±1 В
1 мВ ... 50 мВ/дел ±0,5 В
100 мВ/дел ...1 В/дел ±10 В
50,5 мВ ... 99,5 мВ ±0,25 В
100 мВ ... 500 мВ ±5 В
505 мВ ... 1 В/дел ±2,5 В
Изоляция каналов друг от друга (любые 2 канала при одинаковой вертикальной развертке)
>=100:1 при <=100 МГц и >=30:1 при >100 МГц вплоть до номинальной ширины полосы частот
Максимальный записываемый интервал времени при наибольшей частоте дискретизации в режиме реального времени (1 канал)
Временное разрешение (одиночный сигнал)
200 пс (5 ГГц)
Макс интервал со стандартной памятью
1,6 мс
Макс интервал с опцией 3M
3,2 мс
Режимы сбора данных
Режим быстрого сбора данных FastAcq (цифровой фосфор)
FastAcq оптимизирует настройки прибора для анализа динамических сигналов и захвата редких событий. Максимальная скорость захвата в режиме FastAcq 100000 осциллограмм в сек.
Sample (Обычный)
Собирает оцифрованные величины
Peak Detect (детектирование пиков)
Захватывает короткие выбросы (глитчи) в режиме реального времени
Длительность минимально детектируемого импульса
<1 нс
Усреднение
От 2 до 10000 осциллограмм
Огибающая
От 2 до 2x109 осциллограмм
Режим FastFrame (Быстрые кадры)
Разделяет память на кадры. Максимальная скорость захвата кадра – 225000 раз в сек.
Улучшенное разрешение (Hi-Res)
Снижает случайный шум и улучшает разрешение
Параметры дисплея
Тип дисплея: цветной ЖК-дисплей на активной матрице. Размер дисплея: 211,2 мм (W)x158,4 мм (H)x264 мм (10,4 дюймов по диагонали). Разрешение дисплея: 640x480. Отображение осциллограмм: линии, точки, усиленные выборки, переменная и бесконечная персистенция (инерция изображения). Цветовые схемы отображения сигнала: индивидуальные схемы отображения для просмотра записанного сигнала, режима FastAcq включая Нормальный, Зеленый, Серый, Температурный, Спектральный, Пользовательский. Формат отображения: YT, XY, XYZ.
Компьютерная система и периферия
CPU: Intel Celeron 2 ГГц
RAM: 512 MБ
HDD: >80 ГБ
Удаляемый HDD на передней панели (опция): не менее 40 ГБ
FDD: на лицевой панели, 1,44 MБ
Привод CD-RW: на боковой панели
Принтер (опция): встроенный термопринтер
Мышь (USB interface)
Анализ и совместимость
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TekVISA — интерфейс программирования под Windows (API). Документация включает описание и примеры программирования измерительных приложений для Visual BASIC, C и C++. Драйверы Plug-and-play — обеспечивает поддержку National Instrument’s LabVIEW и LabWindows на внешнем ПК, к которому подключен TDS-5000. TekVISA Control (TVC) — ActiveX элемент, обеспечивающий легкий доступ к TekVISA для интеграции в приложения Microsoft Windows. Excel и Word Toolbar — Обеспечивает прямой доступ к осциллограммам и автоизмерениям осциллографа с инструментальной панели Excel/Word. VXI-11 server — Интерфейс программирования для LAN подключения в не-Windows среде. IVI Drivers — обеспечивает поддержку нового и существующего программного окружения с помощью стандартных программных средств типа LabVIEW, LabWindows/CVI, MATLAB, Visual BASIC, and C/C++. Report Generator (генератор отчетов) — позволяют пользователю создавать шаблоны отчетов, содержащих осциллогроаммы, настройки прибора результаты измерений и другую информацию с экрана с помощью «клика» мышки. LabVIEW и MATLAB — пробные 30-дневные версии + демо программы, демонстрирующие возможности отображения и анализа данных при совместной работе LabVIEW and MATLAB с осциллографом. Software Developer’s Kit (SDK — набор разработчика ПО) — CD-диск, на котором размещена книга «Getting Started With OpenChoice™». SDK включает документацию, программные средства и примеры для программирования с TDS-5000 (TDS-5032B, TDS-5034B, TDS-5052B, TDS-5054B, TDS-5104B).
ПОРТЫ ВХОДА/ВЫХОДА Внешний вход синхронизации — BNC разъемы на лицевой панели. Диапазон уровня запуска настраивается от +8 до –8 В. Максимальное входное напряжение ±20 В. Выход для компенсации пробников — на лицевой панели. Амплитуда 1 В ±1% при нагрузке 10 кОм, частоте 1 кГц ±5%. Аналоговый выход — BNC разъем на задней панели прибора, позволяет получить буферизированную версию входного сигнала, поступающего на канал 3: 20 мВ/дел ±20% при нагрузке 1МОм, 10 мВ/дел ±20% на нагрузке 50 Ом (только 4 канальные модели). Полоса пропускания, типично, — 100 МГц на нагрузке 50 Ом (только 4-канальные модели). Выход внешней синхронизации — BNC разъем на задней панели прибора, при запуске осциллографа на нем появляется импульс TTL-уровня отрицательной полярности. Вход внешней опорной частоты — BNC разъем на задней панели прибора, от 9,8 МГц до 10,2 МГц. Параллельный порт — IEEE 1284, разъем DB-25. Аудио порт — миниатюрный стерео-разъем для микрофонного входа и линейного выхода. USB порт — позволяет присоединять/отсоединять USB-клавиатуру и мышь без отключения прибора от сети. Порт клавиатуры — PS/2 совместимый. Порт для мышки — PS/2 совместимый. LAN порт — разъем RJ-45, поддерживает 10Base-T и 100Base-T. Последовательный порт — DB-9 COM1. SVGA видеопорт — DB-15 («мама») разъем; для подключения второго монитора в режиме двух мониторов. Поддерживаются требования спецификации PC99. GPIB порт — IEEE 488.2. Может быть сконфигурирован в режимах «прием/передача» или «контроллер». Осциллографический VGA Видеопорт — DB-15 («мама») разъем, 31,6 кГц синх., EIA RS-343A совместимый, подключается для отображения дисплея осциллографа, включая демонстрацию «вживую» осциллограмм на внешнем мониторе или проекторе с разрешением до 1920х1440. Питание — от 100 до 240 ВСКЗ ±10%, от 47 до 63 Гц, CAT II, <220 Вт.
Физические характеристики
Настольная конфигурация
Высота 361 мм
Ширина 447 мм
Глубина 288 мм
Вес нетто 11,23 кг, брутто 25,63 кг Монтаж в стойку
Высота 267 мм
Ширина 483 мм
Глубина 288 мм
Вес нетто 13,53 кг
Условия эксплуатации
Температура
Рабочая: от +5°C до +45°C.
Хранения: от –20°C до +60°C (без привода FDD). Влажность
Рабочая: от 20% до 80%.
Хранения: от 5% до 90% (без FDD), без образования конденсата. Случайные вибрации:
- При работе: 0.1 Grms от 5 до 500 Гц, 10 мин. по каждой оси, 3 оси, 30 мин. общ.
- При хранении — 2 Grms от 5 до 500 Гц, 10 мин. по каждой оси, 3 оси, 30 мин. общ. Электромагнитная совместимость: 89/336/EEC. Безопасность: UL 61010, CSA-22.2 No.1010.1, EN61010-1, IEC61010-1.
Информация для оформления заказа
TDS-5032B — 350 МГц, 2-канальный осциллограф с цифровым фосфором. TDS-5034B — 350 МГц, 4 канальный осциллограф с цифровым фосфором. TDS-5052B — 500 МГц, 2-канальный осциллограф с цифровым фосфором. TDS-5054B — 500 МГц, 4 канальный осциллограф с цифровым фосфором. TDS-5104B — 1 ГГц, 4 канальный осциллограф с цифровым фосфором.
Все модели включают: Лицевую крышку (200-4651-00), Мышь (119-6936-00), Руководство по быстрому началу работы (020-2398-00), Справочник пользователя на русском языке, руководство по программированию GPIB, CD-ROM с программным обеспечением к серии TDS-5000, системный CD-ROM (071-1046-00), Файл (pdf) с процедурой верификации возможностей системы, сертификаты калибровки NIST, Z540-1 и ISO9001, шнур питания. Руководство «Getting Started with OpenChoice™», и CD-диск «Software Developer’s Kit» (020-2513-00), диск с 30-дневной версией ПО LabView и MatLab
TDS-5052B и TDS-5032B также комплектуется 10-кратными пассивными пробниками P-5050 500 МГц (2 шт.).
TDS-5054B, TDS-5034B и TDS-5104B также включает 10-кратные пассивные пробники P-5050 500 МГц (4 шт.).
Рекомендуемые аксессуары
Клавиатура (мини) — Заказ 118-9402-00.
Кейс для транспортировки — Заказ 016-1937-00.
Тележка — Заказ K420 и 436-0317-00 (лоток для мыши).
Зажим для видеодисплея — Заказ 013-0278-00.
Бумага для термопринтера — Заказ 016-1897-00.
Удаляемый HDD –0655-0692-00. Кабели:
GPIB Кабель (1 м) — Заказ 012-0991-01.
GPIB Кабель (2 м) — Заказ 012-0991-00.
RS-232 Кабель — Заказ 012-1298-00.
Centronics кабель — Заказ 012-1250-00.
