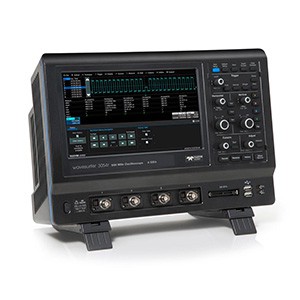

Teledyne LeCroy WaveSurfer 3034R Осциллографы цифровые запоминающие серии WaveSurfer 3000

Параметр

WS3034R

Значение

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ

Число каналов

4

Полоса пропускания (-3 дБ, 50 Ом)

350 МГц

Время нарастания (50 Ом)

1 нс

Ограничение ПП

20 МГц, 200 МГц

Коэф. отклонения (Коткл.)

Вход 50 Ом: 1 мВ/дел…1 В/дел; Вход1 МОм: 1 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 1,5 % при смещении 0 В

Диапазон установки смещения

Вход 50 Ом: 1 мВ – 19,8 мВ: ± 2 В; 20 мВ – 100 мВ: ± 5 В; 102 мВ – 198 мВ: ± 20 В; 200 мВ – 1 В: ± 50 В
Вход 1 МОм: 1 мВ – 19,8 мВ: ± 2 В; 20 мВ – 100 мВ: ± 5 В; 102 мВ – 198 мВ: ± 20 В; 200 мВ – 1 В: ± 50 В; 1,02 В – 1,98 В: ± 200 В; 2 В – 10 В: ± 400 В

Входной импеданс

50 Ом (± 2%); 1 МОм (± 2%) / 16 пФ

Макс. входное напряжение

Вход 50 Ом: 5 Вскз // Вход 1 МОм:400 В макс. (DC + ACпик, ≤ 10 кГц)

КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ

Коэф. развертки (Кразв.)

При дискретизации в реальном времени:
2 нс/дел - 50 с/дел
При эквивалентной дискретизации:
2 нс/дел - 10 нс/дел

В режиме самописца: до 50 с/дел (переключаемо: ≥ 100 мс/дел)

Погрешность установки Кразв

± 1 х 10-5

СИНХРОНИЗАЦИЯ

Источники синхросигнала

Один из каналов, вход внеш. синхр., вход внеш. синхр./5, от сети

Режимы запуска развертки

Автоколебательный, ждущий, однократный, стоп

Вид входа

Открытый, закрытый, ВЧ и НЧ фильтры

Диап. внешн. синхронизации

Внеш: ± 610 мВ; Внеш/5: ± 3,05 В

Режимы запуска развертки

Предзапуск 0-100% объема памяти; послезапуск 0-10000 делений

Диапазон внутр. синхр-ии

±4,1 делений от центра

Виды (типы) синхронизации

Фронт, длительность, логическое условие (шаблон), ТВ (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), рант, скорость нарастания, интервал, отложенная, качество (фронт или состояние)

АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ

Разрешение по вертикали

8 бит

Частота дискретизации

2 ГГц на канал (4 ГГц при объединении каналов); для периодич. сигнала до 50 ГГц

Объем памяти на канал

10 МБ

Режимы сбора данных

В реальном времени, эквивалентная, сегментированная (30.000 сегментов с межсегментным интервалом от 1 мкс, до 65.000 сегментов при опциональном увеличении памяти), самописец

ЛОГИЧЕСКИЙ АНАЛИЗАТОР (ОПЦИЯ)

Число цифровых каналов

16 каналов с разделением на подгруппы D0-D7, D8-D15; возможно перераспределение каналов между подгруппами

Пороговые уровни

TTL (± 1,4 В), CMOS (+ 2,5 В), ECL (- 1,3 В) или определенные пользователем (± 10 мВ с шагом 20 мВ)

Погрешность установки порогового уровня

± (0,03×Uп + 100 мВ), где Uп – установленный порог срабатывания, мВ

Частота дискретизации

500 МГц

Объем памяти

Стандарт 10 МБ

Входной импеданс

100 кОм / 5 пФ

Предельные параметры входного сигнала

Максимальный уровень ± 30 Впик, частота не более 150 МГц, длительность импульса не менее 4 нс

АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ И МАТЕМАТИКА

Автоизмерения

24 параметра, отображ. до 6 результатов + статистика и гистограммы

Математика

20 операций, включая БПФ 1 Мб/с, возможность двойного преобразования

ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ)

Общие параметры

Частота: 1 мкГц … 25 МГц (синус); разрешение: 1 мкГц; погрешность: ± 5*10-5 дискретизация: 125 МГц; ЦАП 14 бит; выходной уровень: ± 3 В (1 МОм); ± 1,5 В (50 Ом)

Формы сигналов

Синус, прямоугольник, Импульс, Пила, Шум, DC

Прямоуг./импульс

Нарастание/спад: 24 нс, длительность от 50 нс

Треуг./пила

Нелинейность: 0,1%; симметрия: 0 – 100%

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Интерфейсы

Ethernet, USB (5), MicroSD, GPIB (опция)

Декодирование послед. протоколов (опция)

I2C, SPI, UART-RS-232

Режим WaveScan

Поиск аномалий в захваченном сигнале (по 20 параметрам)

ОБЩИЕ ДАННЫЕ

Дисплей

Цветной, 25,6 см TFT сенсорный экран, WXGA 1024 х 600 точек

Напряжение питания

100…240 В (±10 %), 50…60 Гц (автовыбор). Потребляемая мощность 100 Вт (150 Вт макс)

Габариты

220 х 350 х 145 мм

Вес

4,81 кг

WS3K-MSO

Опция 16-канального логического анализатора

WS3K-MSO-LICENSE

Программная опция состоит из лицензионного ключа активирующего функцию осциллографа смешанных сигналов, что позволяет использовать логические пробники из ранее приобретенного комплекта.

WS3K-AUTO

Опция синхронизации и декодирования сигналов по протоколам CAN и LIN

WS3K-CAN FDbus TD

Опция синхронизации и декодирования протокола CAN FD

WS3K-EMB

Программная опция, пакет для синхронизации и декодирования протоколов I2C, SPI, UART-RS-232

WS3K-FlexRaybus TD

Опция синхронизации и декодирования FlexRay

WS3K-FG

Опция функционального генератора до 25 МГц, 3 Впик (50 Ом), ЦАП 14 бит, синус, прямоуг., импульс, пила, шум, пост. ток

WS3K-SFTCASE

Мягкая сумка для WaveSurfer 3000
