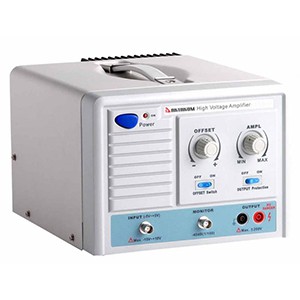

Лицевая панель
Выключатель и индикатор питания «POWER».
Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора.
Внимание! Прибор оснащен функцией автоматической защиты от перегрузки.
Зеленый светодиод мигает медленно: прибор должен прогреться после включения.
Зеленый светодиод мигает быстро: обнаружена перегрузка, прибор будет выключаться и включаться автоматически до устранения перегрузки.
Непрерывно горящий зеленый светодиод индицирует готовность прибора к работе.
Регулятор смещения напряжения (левый, на лицевой панели).
Регулятор амплитуды выходного сигнала (правый, на лицевой панели).
Входной разъем (BNC).
Входное напряжение и частота не должны превышать значений, указанных в РЭ для конкретной модели прибора. Можно задать любую форму сигнала. Но при установке частоты сигнала, превышающей пределы, указанные в РЭ для конкретной модели прибора, форма сигнала может быть искажена.
Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
Выходной разъем «Monitor» для контроля осциллографом .
Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output»
Выходные разъемы «Output»
К выходам «Output» подключяется дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора. Дифференциальный пробник подключается ко входу осциллографа.
Переключатель режима смещения вкл/выкл.
Чтобы задать смещение выходного напряжения, требуется переключить тумблер в положение «ВКЛ», а затем при помощи регулятора задавать величину смещения.
Переключатель защиты на выходе вкл/выкл.
Внимание! Для того, чтобы избежать возможных повреждений оборудования при превышении выходного тока, рекомендуем использовать защиту по выходу. Если при работе с прибором требуются большие выходные токи, переведите тумблер в положение «ВЫКЛ».
Задняя панель
Радиатор охлаждения.
Разъем для подключения кабеля питания.
Внимание! Подключение прибора к сети переменного тока должно быть выполнено штатным кабелем через розетку, оснащенную шиной защитного заземления.
Предохранитель.
Технические характеристики
Наименование параметра |
Значение |
Выходное напряжение (DC/AC) |
±200 В (400 Вп-п) |
Выходной ток (DC/AC) |
±80 мА/160 мАп-п |
Выходная мощность (ACпик) |
32 ВА |
Полоса пропускания (-3дБ) |
600 кГц (200 Вп-п) |
Скорость нарастания (типичное) |
300 В/мкс |
Диапазон смещения (DC) |
0…±200 В |
Коэффициент усиления по напряжению |
0…90 |
Выходное сопротивление (защита выключена) |
50 Ом |
Выходное сопротивление (защита включена) |
4 кОм/40 Вт |
Допустимая нагрузка |
≥2,5 кОм на 400 Вп-п |
Управление амплитудой |
10-ти оборотный резистор |
Управление смещением |
выключатель + 10-ти оборотный резистор |
Выход "Monitor" |
Фикс. 100:1 (-40 дБ) для осциллографов с входным импедансом 1 МОм |
Входное напряжение |
0…±10 В или 20 Вп-п, импеданс 10 кОм |
Защита по выходу |
Предохранитель, резистор защиты |
Питание |
90-240 В AC, 50/60 Гц/1,5А |
Габаритные размеры |
230х170х310 мм |
Вес |
5,0 кг |
