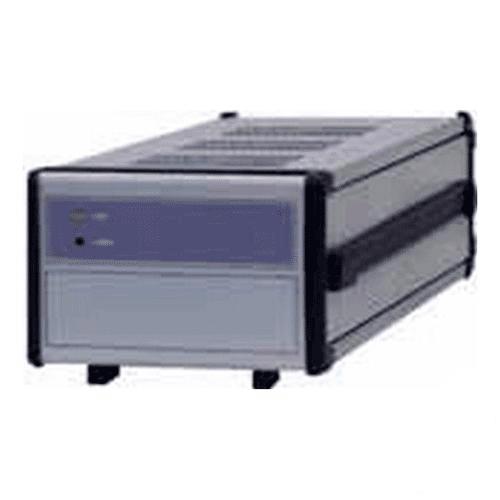

Стандарт частоты рубидиевый Ч1-81/3
Также это изделие может называться: Ч1 81/3, Ч181/3, Ч1 81 3, Ч1-81-3, Ч1813, 41-81/3, Ч1-81/з, ch1-81/3, ch1 81/3, ch181/3.
Ч1-81/3 стандарт частоты рубидиевый предназначен для воспроизведения и хранения единиц частоты и времени; измерения частотных и временных параметров высокостабильных сигналов, в частности, для поверки и аттестации кварцевых генераторов различного класса.
Технические характеристики Ч1-81/3:
Частота выходного сигнала - 5 МГц.
Напряжение выходного сигнала на нагрузке 50 Ом - от 0,8 В до 1,2 В.
Отклонение частоты от номинального значения 5 МГц при выпуске - не более ±2·10-11.
Среднее относительное изменение частоты за сутки (дрейф) - менее ±3·10-12.
Относительная погрешность воспроизведения частоты от включения к включению - не более 10-11.
Среднеквадратическое относительное двухвыборочное отклонение частоты для Ч1-81/3:
- за 1 c - 10-11;
- за 10 c - 5·10-12;
- за 100 c - 3·10-12.
Уровень фазовых шумов в одной боковой полосе стандарта Ч1-81/3:
- при отстройке 85 Гц - не более 120 дБ/Гц;
- при отстройке 1 кГц - 140 дБ/Гц;
- при отстройке 10 кГц - 140 дБ/Гц.
Подавление гармонической составляющей 10 МГц в спектре выходного сигнала - не менее 40 дБ.
Подавление составляющих в диапазоне от 30 Гц до 20 кГц:
- шумовых - не менее 100 дБ;
- негармонических - не менее 80 дБ.
Уход частоты - не более 1,2·10-10.
Питание от источника постоянного тока с напряжением - от 22 В до 30 В.
Потребляемая мощность для изделий стандарты Ч1-81/3:
- в режиме прогрева - менее 80 Вт;
- в рабочем режиме при температуре +25° С - от 18 Вт до 21 Вт.
Время выхода на рабочий режим - 2 ч.
Режим работы - круглосуточный.
Средняя наработка на отказ - не менее 15 000 ч.
Габаритные размеры - 459×188×129 мм.
Масса - не более 6 кг.
Принцип действия стандартов частоты Ч1-81/3 основан на стабилизации частоты кварцевого генератора по частоте электромагнитного поглощения при переходе атомов рубидия из одного энергетического состояния в другое.
Условия эксплуатации:
Температура окружающего воздуха - от -40° С до +50° С.
Относительная влажность при +25° С - до 80%.
