ЭК9-140 наборы мер КСВН и полного сопротивления 1 разряда применяются:
- для настройки и поверки измерителей модуля коэффициента передачи и отражения (приборы вида Р2), полного сопротивления (приборы вида Р3) и комплексного коэффициента передачи и отражения (приборы вида Р4) с соединителями типа III ГОСТ 13317 и ГОСТ РВ 51914;
- для измерения параметров четырехполюсников в радиоизмерительной, антенной технике и технике СВЧ в лабораторных и цеховых условиях.

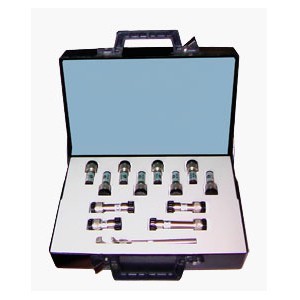

В набор мер ЭК9-140 входят нагрузки (Э9-140, Э9-141, Э9-142, Э9-143, Э9-144, Э9-159, Э9-160, Э9-161) и фазосдвигающие отрезки (Э2-146, Э2-147, Э2-148, Э2-149).
Каждая нагрузка может использоваться как мера КСВН или как мера полного сопротивления.
Технические характеристики ЭК9-140:
Диапазон рабочих частот - от 0 ГГц до 4 ГГц.
Волновое сопротивление мер - 50 Ом.
Масса набора мер в футляре - 4,5 кг.
Габаритные размеры набора мер в футляре - 330x280x110 мм.
Технические условия - ТУ 4381-080-02566540-2007.
Технические характеристики нагрузок:
Тип меры |
КСВН |
Погрешность КСВН |
Погрешность фазы |
Э9-140 |
1,2±0,05 |
±1% |
±2° |
Э9-141 |
1,4±0,05 |
±1% |
±1,5° |
Э9-142 |
1,4±0,05 |
±1% |
±1,5° |
Э9-143 |
2±0,05 |
±1,5% |
±1° |
Э9-144 |
2±0,05 |
±1,5% |
±1° |
Э9-159 |
1±0,025 |
±1% |
не нормируется |
Э9-160 |
3±0,1 |
±2% |
±1° |
Э9-161 |
3±0,1 |
±2% |
±1° |
Технические характеристики коаксиальных отрезков:
Погрешность - (-0,015) мм.
Тип отрезка |
Длина |
Э2-146 |
37,5 мм |
Э2-147 |
46,9 мм |
Э2-148 |
56,3 мм |
Э2-149 |
75 мм |
Предприятие-изготовитель предоставляет гарантию соответствия набора мер ЭК9-140 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
