Тахогенератор АТ-1 (АТ1, АТ 1, at-1, at1, at 1)
Тахогенераторы АТ-1, в схемах автоматики асинхронные тахогенераторы, выполняют функции информационного элемента, выходное напряжение которого линейно зависит от частоты вращения ротора при неизменном сдвиге фаз между напряжением возбуждения Uв и выходным напряжением Uвых.
Прибор представляет собой электрическую машину с полым немагнитным ротором.
Тахогенератор АТ-1 асинхронный однофазный с полым немагнитным ротором.
На статоре расположены две обмотки: возбуждения и генераторная.
Крепление тахогенераторов - фланцевое.
Режим работы - продолжительный.
Технические характеристики приборов тахогенераторы АТ-1:
Напряжение возбуждения - 115В;
Частота напряжения возбуждения прибора тахогенератор АТ-1 - 400Гц;
Ток возбуждения - 0,14А;
Номинальная частота вращения - 4000об/мин;
Крутизна выходной характеристики - 3мВ/об/мин;
Нелинейность изменения выходного напряжения - 0,3%;
Остаточная ЭДС прибора тахогенератор АТ-1 - 35мВ;
Температурный коэффициент выходного напряжения - 0,01%/ºС;
Переменная составляющая остаточной ЭДС прибора тахогенератор АТ-1 - 6мВ;
Вибрационные нагрузки:
- диапазон частот - 10Гц-200Гц;
- ускорение - 35м/с2;
Ударные нагрузки - 40м/с2;
Температура окружающей среды - от -60°С до +80ºС;
Относительная влажность воздуха при температуре 20°С - 98%;
Гарантийная наработка прибора тахогенератор АТ-1 - 400 часов;

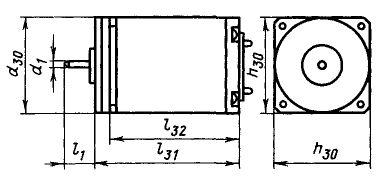

Габариты прибора:
- диаметр корпуса - 65мм;
- длина с выходными концами вала - 102мм;
Масса прибора тахогенератор АТ-1 - 1кг;
Изготовитель гарантирует соответствие качества прибора АТ-1 тахогенератор требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
