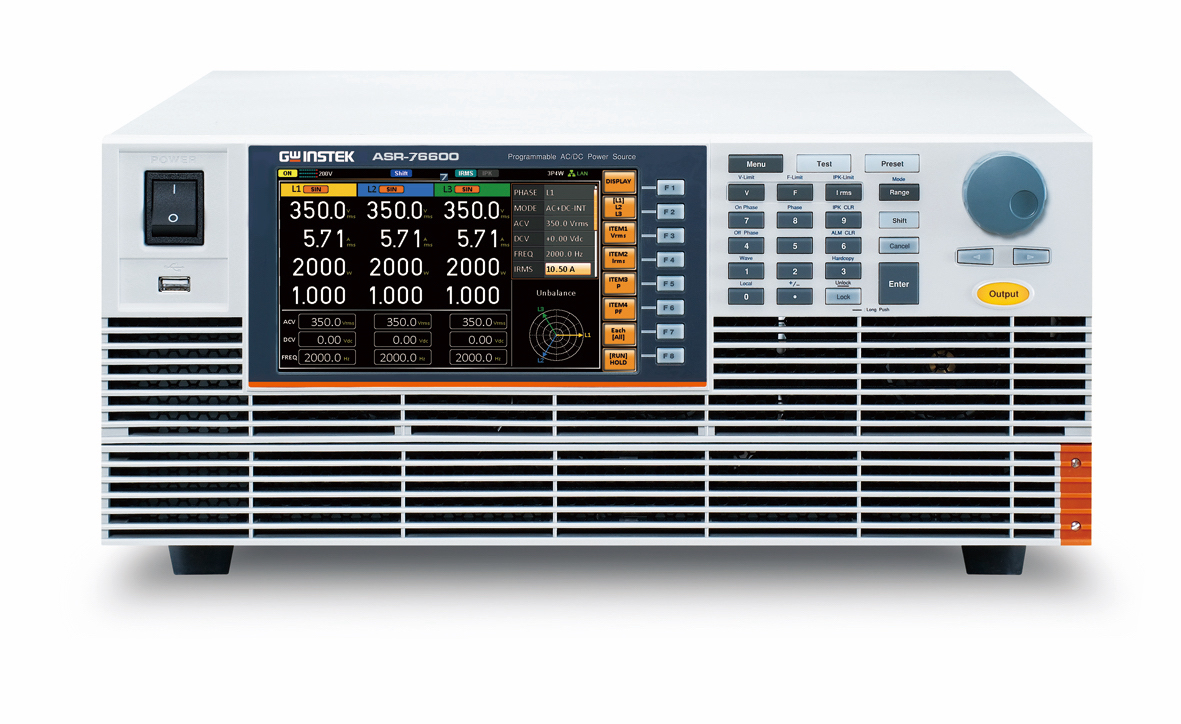

Представляем расширение модельного ряда ASR источников питания переменного и постоянного тока новыми более мощными моделями. В дополнении к ASR-72000 и ASR -73000 анонсирован выход аналогичных по назначению, но более функциональных источников питания в составе 2-х моделей серии ASR-76000 с увеличенной выходной мощностью и дополнительными ресурсами моделирования электропитания и тестирования нагрузок.
Инженерами компании при разработке новинок использована современная технология силовых полупроводниковых компонентов на базе карбида кремния (SiC) третьего поколения с целью создания высокопроизводительного источника питания переменного/постоянного тока до 4,5 кВт/ 6 кВт в однофазном режиме и с высокой удельной мощностью электропитания (высота 4U).
Новые модели серии ASR-76000 ориентированы на применение в современных измерительных приложениях тестирования электропитания или в качестве лабораторного средства питания для самых различных нагрузок.
Особенности и базовые преимущества:
- Моноблочное исполнение (4 U): выходная мощность до 4,5 кВт/ 6 кВт
- Функция многоканального выхода
- Поддержка выдачи переменного напряжения в режиме: 1P2W, 1P3W, 3P4W.
- Максимальное переменное Uвых (AC): фазное ~350 Вскз; линейное ~700 Вскз
- Макс. выходное напряжение пост. тока (DC): 1000В
- Сбалансированные и несимметричные трехфазные выходные функции переменного тока
- Программируемая регулировка выходного импеданса
- Двухканальная функция контроля выходного напряжения/тока
- Три диапазона регулировки времени нарастания: быстро/50 мкс, средне/100 мкс и медленно/300 мкс
- Функция редактирования выходных профилей и режим эмуляции на выходе
- Мощные ресурсы редактирования и выдачи сигналов произвольной формы (более 40 типов встроенных типов сигналов произвольной формы)
- Схема сигнализации об аварии выходного напряжения
- Типы воспроизведения напряжения: INT, EXT, ADD, SYNC, VCA* (10 режимов выдачи Uвых)
- Расширенное управление веб-сервером для поддержки сбора данных и режима регистратора.
- Функция измерения гармоник до 100-й компоненты
- Возможность параллельного соединения для увеличения выходной мощности (до 6 источников)
- Интерфейсы: RS-232C, USB, LAN (стандартно)
- Дополнительно (опции): CAN BUS, DeviceNet, GPIB
*Примеч.: EXT/ Выходное напряжение с частотой внешнего сигнал, SYNC/ синхронизация с сетью электропитания, VCA/ выход внутреннего усилителя, управляемый внешним напряжением.
Ресурсы формирования и воспроизведения на выходе сигнала произвольной формы (Arbitrary Wave) включают 16 ячеек внутренней памяти для хранения созданных профилей СПФ, длинна 4096 точек, разрешение 16 бит для амплитуды сигнала.
При питании нагрузки источники обеспечивают плавающий выход (Floating output) или оператор может выбрать режим системы «с землей», при котором N терминал выходной клеммы будет иметь соединение с шиной уравнивания потенциале в точке измерений.
Предусмотрена функция изменения выходного импеданса (Output Impedance - L1, L2, L3). Выходная индуктивность регулируется в диапазоне 0,0 - 2000 мкГн, настройка выходного сопротивления обеспечивается в диапазоне 0,0 - 1 Ом. Эта функция позволяет в случае активного выхода (статус – ON) в ASR-76000 иметь высокий выходной импеданс. При этом в случае выключения выхода обеспечивается выходное напряжение почти равным нулю. Кроме того, данная функция востребована для спец. тестирования перезаряжаемой батареи или соответствующих устройств хранения электроэнергии (пауэрбанк) с целью блокировки незначительного разрядного тока от нагрузки к источнику, то есть для исключения протекания разрядного тока в цепи «Батарея ÷ ASR-76000».
Новинки востребованы к применению в целевых сферах:
- Сегмент производства серверных/ телекоммуникационных источников питания
- Бортовое зарядное устройство до 6 кВА
- Системы бесперебойного питания
- Научные исследования
Модификация | ASR-76450 | ASR-76600 | |||||
Режим переменного выходного напряжения | |||||||
Выходная мощность (в зав. от типа системы) | 1Ф2пр. | ВА | 4500 | 6000 | |||
1Ф3пр. | ВА | 3000 | 4000 | ||||
3Ф4пр. | ВА | 4500 | 6000 | ||||
Диапазон Uвых (1Ф, синус, треуг.-шкала «100V»/ «200V») | Вскз | 0,01…175/ 0,1…350 | |||||
Макс. выходной ток | LO | Aскз | 45 | 60 | |||
HI | Aскз | 22,5 | 30 | ||||
Макс. пиковый ток | LO | Aпик | 180 | 240 | |||
HI | Aпик | 90 | 120 | ||||
Крест-фактор (CF) |
| 4 | 4 | ||||
Диапазон частот | режим AC (в т.ч. EXT и LINE) | Гц | 15…2000 | 15…2000 | |||
режим AC + DC | Гц | 1…2000 | 1…2000 | ||||
разрешение | Гц | 0,01 / 0,1 (в зав. от диап.) | |||||
Режим постоянного Uвых | |||||||
Выходная мощность | 1Ф2пр. | Вт | 4500 | 6000 | |||
Диапазон вых. напряжений | В | 0,1…250 | 0,1…500 | ||||
Макс. выходной ток | LO | A | 45 | 60 | |||
HI | A | 22,5 | 30 | ||||
