Серия АКИП-4147 — это осциллографы-мультиметры, данное средство измерения сочетает в себе 2-канальные цифровой осциллограф и цифровой мультиметр. Полоса пропускания, в зависимости от модели 70 МГц и 120 МГц, максимальный объём память 40 МБ. В модельном ряду есть осциллографы с разрядностью АЦП 8 бит и осциллографы высокого разрешения с переключаемым АЦП 8/12/14 бит. Ниже приведен перечень с различием моделей в серии АКИП-4147.
Модель | Полоса пропускания | Частота дискретизации | Память | АЦП |
АКИП-4147/1 | 70 МГц | 1 ГГц | 40 МБ | 8 бит |
АКИП-4147/1А | 70 МГц | 1 ГГц | 40 МБ | 8/12/14 бит |
АКИП-4147/2 | 120 МГц | 1 ГГц | 40 МБ | 8 бит |
АКИП-4147/2А | 120 МГц | 1 ГГц | 40 МБ | 8/12/14 бит |
Все портативные осциллографы серии АКИП-4147 снабжены встроенным мультиметром с коннекторами типа BANAN 4 мм. В режиме мультиметра доступны следующие виды измерений:
- Постоянное напряжение: до 1000 В
- Переменное напряжение: до 750 В (40 Гц … 1 кГц)
- Постоянный и переменный ток: 10 А
- Сопротивление: 100 МОм
- Емкость: 20 мВ
- Прозвон цепи (<50 Ом)
- Испытание P-N перехода: 0…2 В.
В режиме мультиметра доступна функция регистратора, с регулируемым интервалом от 0,5 с до 10 с и максимальной длительностью записи до 3 дней во внутреннюю память и до 10 дней на внешний USB носитель.

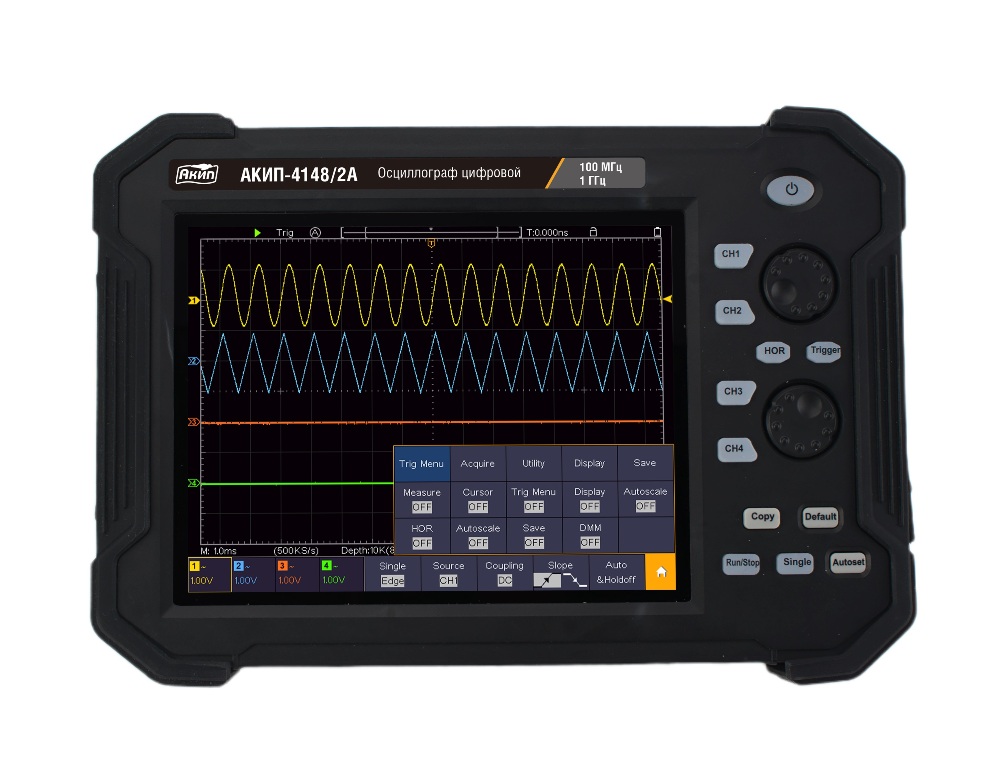

Серия АКИП-4148 — это 4-канальные портативные осциллографы, функции мультиметра в этой серии отсутствует. Полосы пропускания: 70 МГц и 100 МГц, максимальный объём память 40 МБ. Из четырех моделей две имеют АЦП 8 бит, другие две – переключаемый АЦП 8/12/14 бит. Ниже приведен перечень с различием моделей в серии АКИП-4148.
Модель | Полоса пропускания | Частота дискретизации | Память | АЦП |
АКИП-4148/1 | 70 МГц | 1 ГГц | 40 МБ | 8 бит |
АКИП-4148/1А | 70 МГц | 1 ГГц | 40 МБ | 8/12/14 бит |
АКИП-4148/2 | 100 МГц | 1 ГГц | 40 МБ | 8 бит |
АКИП-4148/2А | 100 МГц | 1 ГГц | 40 МБ | 8/12/14 бит |
Обе серии осциллографов снабжены большим сенсорным ЖК-дисплеем, с диагональю 20,3 см и разрешением 800х600. Скорость обновления экрана до 45000 осциллограмм в секунду в комбинации с режимом цветовой градации разверток в зависимости от частоты их повторения для регистрации редких событий и аномалий.
- Особенности и ключевые преимущества портативных осциллографов серий АКИП-4147 и АКИП-4148:
- Автономное батарейное питание обеспечивает до 5 ч работы в полевых условиях
- Качественный отзывчивый сенсорный дисплей позволяет сосредоточится на работе
- Модели с переключаемым АЦП в ограниченной полосе пропускания имеют меньшую погрешность измерений и точнее отображают форму сигналов
- Автоматические измерения (до 32-х параметров) и 4 видов курсорных
- Математические функции: +, -, х, /, БПФ, БПФскз, интеграл, дифференциал, извлечение корня, пользовательская функция, цифровой фильтр
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Интерфейсы: USB, LAN, опция - WiFi
- Опция декодирование сигналов: I2C, SPI, UART, CAN
