Предусмотрена возможность формирования эквивалентных схем компонента (последовательное/параллельное соединение) для автоматического измерения емкости, индуктивности, сопротивления, реактивного сопротивления, импеданса, добротности, коэффициента потерь, фазового сдвига (θ) и сопротивления постоянного тока (Rdc).
ЖК-дисплей поддерживает формат отображения «50.000», как для основного, так и вспомогательного параметра, тест компонентов выполняется в 2-х или 5-проводном режиме измерений. Приборы оснащены функцией допускового сравнения (Sorting-Pass/ Fail) и режимом записи входных данных для удовлетворения требований к измерениям различных типов компонентов.
Измерители иммитанса имеют интерфейсы USB-HID и USB-VCOM (type C). Предоставляется удобное и практичное бесплатное программное обеспечение для ПК (функция Data Logging), также доступны команды дистанционного управления (совместимые с SCPI), позволяющие создавать собственное программное обеспечение для реализации задач ДУ прибором и сбора данных.

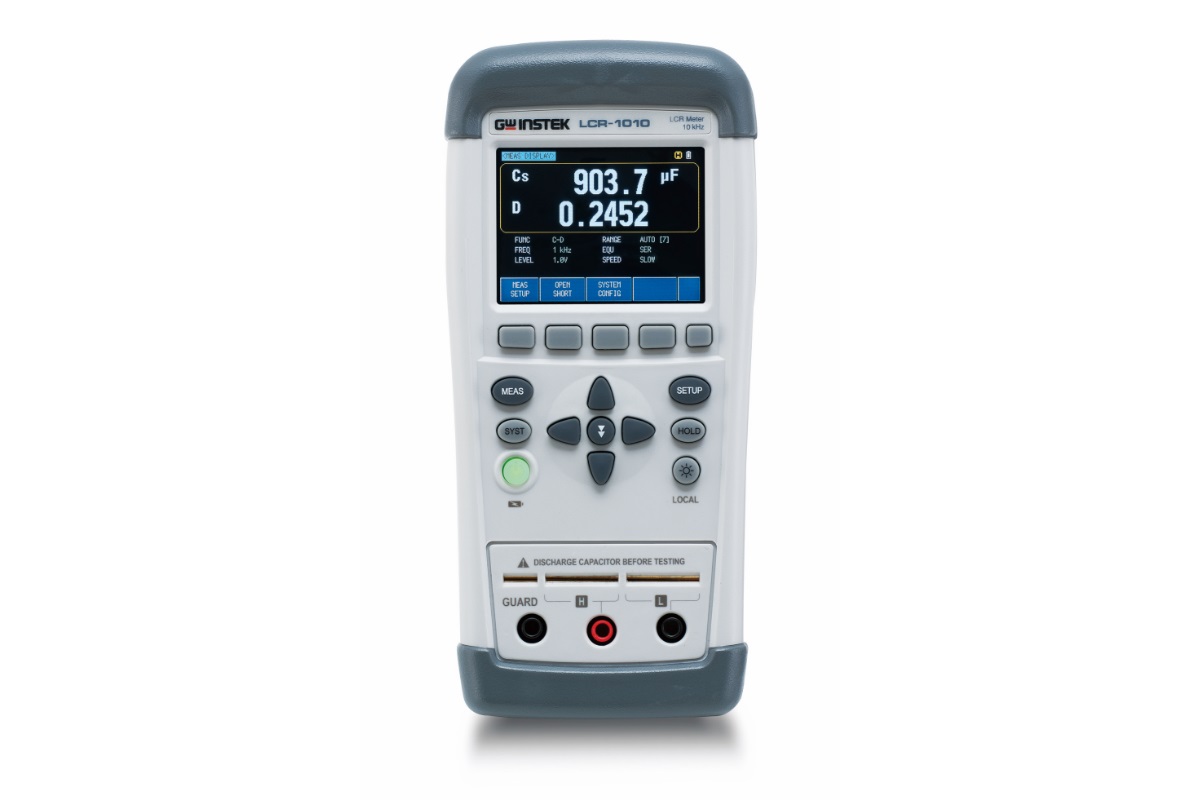

Благодаря хорошему дисплею и удобству использования, серия измерителей иммитанса LCR-1000 подходит для сферы технического обслуживания и диагностики, производства компонентов, контроля качества, а также для научных лабораторий и учебных заведений.
| LCR-1100 | LCR-1010 | |
| Частота тест-сигнала | 50/100/120 Гц /1/ 2/10/ 50/100 кГц | 50/100/120 Гц /1/ 2/10 кГц |
| Дисплей (осн./дополн.) | 50.000 | 50.000 |
| Вых импеданс | 100Ω | 100Ω |
| Погрешность базовая | ±0,2% | ±0,2% |
| Скорость измерений | Slow: 2,5 имз./с, Fast: 10 изм./с. | Slow: 2,5 имз./с, Fast: 10 изм./с. |
| Уровень тест-сигнала | 0,3 В/ 0,7 В/1,0 Вскз (выбор) | 0,3 В/ 0,7 В/1,0 Вскз (выбор) |
| Измеряемые параметры | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd |
| Эквив. схема замещения | Series / Parallel (выбор) | Series / Parallel (выбор) |
