Рекомендуемые области применения
Энергетика с протяженными коммуникациями
Назначение
Профессиональный трассопоисковый приемник "SR-20", обладает возможностью поиска в пассивном режиме, всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель. Мощный 120 ваттный генератор, идущий в комплекте с прибором, позволяет пользователю удаляться от места подключения на дистанции до 10 км.
Имеет возможность работы с системами видеодиагностики внутреннего состояния коммуникаций и специальными сигнальными датчиками, для поиска неметаллических коммуникаций.
Функции
Трассопоисковый приемник "SR-20" работающий в комплексе с новым мощным универсальным генератором "АГ-120Т" - это самая передовая и высокотехнологичная модель кабелетрассоискателя на сегодняшний день.
"SR-20" обладает уникальным методом кругового наведения на протяжённый объект, расположенный под землёй. Данная технология позволяет отображать на экране прибора не простые стрелки-указатели, а наглядную схему расположения коммуникаций и называется «система картографического отображения». Благодаря этой технологии больше не нужно ходить зигзагами по исследуемой территории, теперь оператору нужно только нажать на кнопку питания и выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.
Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой подход к трассопоиску позволяет работать даже неопытному пользователю без предварительного обучения.
Всё это стало возможным благодаря использованию восьми поисковых антенн, объединенных в четыре сферы. Применение, не стандартных прямых антенн, а специальных - сферических, позволило создателям "SR-20" реализовать передовую технологию, и вывести поиск подземных коммуникаций на новый уровень.
Особенности
Новая передовая технология представления поисковой информации.
Яркий, легко запоминающийся и оригинальный дизайн.
Корпус приёмника сделан из крепкого легковесного пластика — при длительной работе руки не устают.
Компактность - для удобной транспортировки антенна приёмника легко складывается.
Самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций в близи прибора.
Самый простой и быстрый поиск.
Одновременное использование всех поисковых режимов.
Графическое наведение на коммуникацию.
Возможность раздельного поиска газопровода и силового кабеля.
Поиск телефонного кабеля без использования генератора.
Цифровое измерение глубины залегания коммуникаций.
Четыре активные частоты генератора, наличие низкой частоты для насыщенных коммуникациями районов.
Три пассивные частоты поиска.
Отображение на дисплее в реальном времени значений глубины и силы наведённого тока.
Отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска.
Отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию.
Мощный 120 ватный генератор, дающий возможность трассировать коммуникации на большие расстояния без дополнительного переподключения.
Возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков.
Возможность подачи сигнала в силовой кабель без его отключения, с помощью индукционных клещей.
Особенности генератора "АГ-120Т"
Сверхмощный прибор в категории автономных переносных поисковых генераторов.
Чрезвычайно высокие максимальная выходная мощность и время автономной работы для столь малых габаритов (120 Вт в режиме непрерывной генерации в течение 1,2 часа и 180 Вт в режиме импульсной генерации в течение 9 час от встроенного питания). При подключении дополнительного внешнего питания (автомобильного аккумулятора) максимальная выходная мощность может быть повышена в 1,5 раза и «интеллектуальная программа выбора выходной мощности» позволяет достигать 180 Вт (1,2 час) в режиме непрерывной генерации и 270 Вт (9 час) в режиме импульсных посылок.
Габариты устройства составляют 305х270х194 мм, а вес не превышает 12 кг. Эти уникальные особенности обеспечиваются применением высокоэффективной схемотехнической технологии построения усилителей мощности CLASS D (BD). Импульсный выходной усилитель имеет КПД более 80%, что особенно актуально для энергоемких устройств с автономным питанием.
Прибор не имеет равных по качественному показателю - соотношение: мощность – ресурс – габариты – вес.

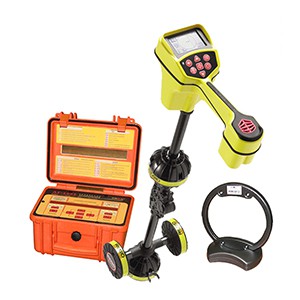

Состав комплекта
Приемник "SR-20"
Генератор "АГ-120Т"
Индукционная антенна "ИЭМ-301.3"
Кейс
Сумка
Дополнительное оборудование
Клещи индукционные "КИ-110"
Технические характеристики
Приемник "SR-20" |
|
Рабочая температура, °С |
-20...+45 |
Точность определения трассы, % от глубины |
±3% |
Глубина поиска, м |
до 5 м |
Рабочие частоты приемника, Гц |
16, 50/60, 128, 512, 640, 1000, 8000 Гц |
Мощность генератора, вт |
10 или 5 |
Питание |
4 шт батарей типоразмера С |
Генератор |
8 шт батарей типоразмера В |
Приемник |
4 шт батарей типоразмера С |
Время работы, ч |
15 ч |
Генератор "АГ-120Т" |
|
Частоты генерируемого сигнала, Гц |
|
частоты f1, f2, f3 («постоянные») |
выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. |
частота f4 («временная») |
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
Режимы генерации |
|
режим 1 |
непрерывный «НП» |
режим 2 |
кратковременные посылки «ПР» |
режим 3 |
трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» |
Выходные параметры |
|
Выходной ток, А |
|
максимальный в ручном режиме: |
|
задаваемый для автосогласования |
четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
Максимальное выходное напряжение, В |
|
- при автономном питании |
220 |
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт |
|
- при автономном питании или от внешнего аккумулятора 24В |
120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом |
- с добавлением внешнего аккумулятора 12В |
180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом |
- от сетевого блока (СБП) |
70 на 0,7…200 Ом |
ПРИМЕЧАНИЕ. |
|
Допустимое сопротивление нагрузки |
|
любое |
|
Диапазон сопротивлений согласованной нагрузки, не уже, Ом |
|
для минимального задаваемого тока (0,1А) |
|
для максимального непрерывного тока (10А) |
|
для максимального тока в импульсе (15А) |
|
Согласование с нагрузкой |
|
- автоматическое, обеспечивающее достижение заданного тока в нагрузке |
|
Источники питания |
|
Встроенный аккумуляторный комплект |
два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач |
Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час |
|
- непрерывная генерация |
1,2 при 120Вт автономно/180Вт с доп. акк. 12В |
- импульсные посылки одной частоты |
8 при 180Вт автономно/270Вт с доп. акк. 12В |
- импульсные посылки трех частот |
4 при 120Вт автономно/180Вт с доп. акк. 12В |
Время зарядки автономных аккумуляторов не более, час |
8 |
Сетевой блок для работы или зарядки аккумуляторов |
выходное напряжение 15В, выходной ток 15А max |
Допустимые внешние аккумуляторы |
11...14В / 22…28В ≥24Ач |
Функциональные особенности |
|
Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) |
Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) |
Типы подключаемых нагрузок |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля |
Автоматическое повторное согласование |
при отклонениях установленного тока нагрузки более ±2dB |
Конструктивные параметры |
|
Выходной усилитель мощности |
импульсный, технология CLASS D(BD), КПД > 80% |
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона |
- все питающие напряжения |
Управление |
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс. |
Габаритные размеры электронного блока (кейса), не более, мм |
305х270х194 |
Вес электронного блока, |
12 |
Условия эксплуатации |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+45ºС |
Класс климатической защиты |
IP54 (пылеводонепроницаемый ударопрочный корпус) |
Индуктивная антенна "ИЭМ-301.3" |
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
Тип корпуса |
пластмассовый, герметичный |
