Преимущества
•Прочная конструкция из нержавеющей стали для применения в промышленных условиях
•Высокочастотное излучение в 78 гигагерцевом диапазоне образует очень узкий луч, практически отсутствует шум, вызванный монтажным патрубком, обеспечивается оптимальное отражение от поверхности сухих веществ, располагающихся под уклоном
•Имеется возможность наведения луча на нужный участок, например, на точку забора в силосе
•Линзовая антенна обладает высокой устойчивостью к налипанию материала
•Имеется соединение для подачи продувочного воздуха, обеспечивающего самоочистку от особенно клейких сыпучих материалов
•Интерфейс местного дисплея (local display interface, LDI) обеспечивает возможность программирования и диагностики на месте
Применение

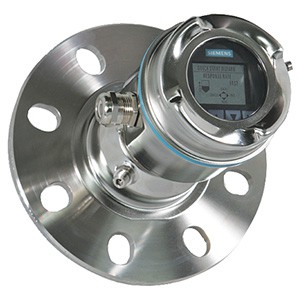

Функция автоматического распознавания и конфигурирования подключенных устройств (plug and play), реализованная в устройстве SITRANS LR560, идеально подходит для работы с большинством сухих материалов, в том числе образующих значительное количество пыли и имеющих высокую температуру — до +200 °C. Уникальная конструкция позволяет просто и безопасно осуществлять программирование с использованием искробезопасного портативного программатора, не снимая крышку прибора. SITRANS LR560 может комплектоваться интерфейсом местного дисплея (LDI), облегчающим настройку и эксплуатацию благодаря интуитивно понятному мастеру быстрого запуска и отображению профиля отраженного эхосигнала для диагностики. Ввод в эксплуатацию предельно облегчен за счет использования соответствующего помощника, позволяющего настроить основной режим работы с помощью ввода нескольких параметров. Устройство SITRANS LR560 измеряет уровень практически любых сухих материалов на расстоянии до 100 м.
•Основные сферы применения: контроль уровня порошкового цемента, пластика в форме порошка или гранул, зерна, угля, древесной муки, золы
Режим работы |
|
Принцип измерения |
Радарное измерение уровня |
Частота |
78 ГГц, FMCW |
Минимальное определяемое расстояние |
400 мм от точки отсчета датчика |
Максимальное измеряемое расстояние1) |
40 м версия 100 м версия |
Выходной сигнал |
|
Аналоговый выходной сигнал |
от 4 до 20 мА |
Коммуникация |
Протокол HART Опция: протокол PROFIBUS PA Опция: шина FOUNDATION Fieldbus |
Fail-safe (безопасный режим) |
Программируется как высокий уровень, низкий уровень или режим удержания (отсутствие отраженного сигнала) Программирование согласно NE43 |
Производительность (согласно эталонным условиям по IEC60770-1) |
|
Максимальная погрешность из мерения (с учетом гистерезиса и невоспроизводимости) |
Большее из двух значений: либо 25 мм, либо 0,25 % от разницы между максимальным и минимальным диапазоном измерения |
Номинальные условия эксплуатации (согласно эталонным условиям по IEC60770%1) |
|
Условия в месте установки |
|
• Размещение |
В помещении/вне помещения |
Условия окружающей среды (корпус) |
|
• Температура окружающей среды |
От _40 до +80 °C |
• Категория монтажа |
I |
• Степень загрязнения |
4 |
Свойства материала |
|
• Диэлектрическая постоянная εr |
>2,0 |
Температура технологического процесса |
|
• версия 40 м |
От -40 до +100 °C |
• версия 100 м |
От -40 до +200 °C |
Конструкция |
|
Корпус |
|
- Устройство |
Нержавеющая сталь марки 316L/1.4404 |
- Кабельный ввод |
M20x1,5 или 1/2_NPT через адаптер |
- Материал линзы |
• 40 м_версия: полиэфиримид • 100 м_версия: полиэфирэфиркетон |
• Степень защиты |
Тип 4X/NEMA 4X, тип 6/NEMA 6, IP68 с закрытой крышкой |
• Масса |
3,15 кг с фланцем 3 дюйма |
• Опциональный интерфейс местного дисплея |
Графический ЖК-дисплей с уровнем представления гистограмм |
Подключения к процессу |
|
• Универсальные плоские фланцы2) |
3, 4, 6"/80, 100, 150 м, нержавеющая сталь марки 304 |
• Универсальные плоские фланцы2) |
3, 4, 6"/80, 100, 150 мм, нержавеющая сталь марки 316L/1.4404 или 316L/1.4435 |
• Фланцы наведения2) |
3, 4, 6"/80, 100, 150 мм, литой алюминий, покрытый полиуретановым порошком |
