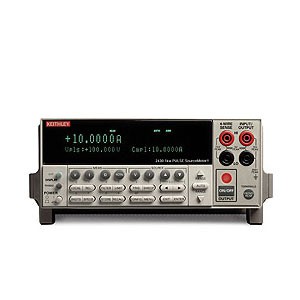

Источники/измерители Keithley SourceMeter 2430 представляют собой одноканальные комбинированные приборы, объединяющие в одном корпусе:
Точность в режиме локального и дистанционного управления
Диапазон | Программное разрешение |
Точность* |
Разрешение измерения |
Точность* измерителя ±(% от шкалы + В) |
Максимальные значения |
---|---|---|---|---|---|
200.000 мВ |
5 мкВ |
0,02% + 600 мкВ |
1 мкВ | 0,012% + 300 мкВ |
±105 В @ ±1,05 А |
2.00000 В |
50 мкВ |
0,02% + 600 мкВ |
10 мкВ | 0,012% + 300 мкВ | |
20.0000 В |
500 мкВ |
0,02% + 2,4 мВ | 100 мкВ | 0,015% + 1 мВ | |
100.000 В |
2,5 мВ |
0,02% + 12 мВ | 1 мВ | 0,015% + 5 мВ |
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Точность в режиме локального и дистанционного управления
Диапазон | Программное разрешение |
Точность* |
Разрешение измерения |
Точность* измерителя ±(% от шкалы + А) |
Максимальные значения |
---|---|---|---|---|---|
10.0000 мкА |
500 пА |
0,033% + 2 нА |
100 пА | 0,027% + 700 пА |
±1,05 А @ ±105 В |
100.000 мкА |
5 нА |
0,031% + 20 нА |
1 нА | 0,025% + 6 нА | |
1.00000 мА |
50 нА |
0,034% + 200 нА | 10 нА | 0,027% + 60 нА | |
10.0000 мА |
500 нА |
0,045% + 2 мкА | 100 нА | 0,035% + 600 нА | |
100.000 мА | 5 мкА |
0,066% + 20 мкА |
1 мкА |
0,055% + 6 мкА |
|
1.00000 А |
50 мкА |
0,067% + 900 мкА |
10 мкА |
0,066% + 570 мкА |
|
3.00000 А | 50 мкА |
0,059% + 2,8 мА |
10 мкА |
0,052% + 1,71 мА |
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Локальные и дистанционные датчики
Диапазон | Стандартное разрешение |
Тестовый |
Номинальная точность ±(% от шкалы + Ом) |
---|---|---|---|
<0.200 Ом |
--- |
--- |
Iacc ист + Vacc изм |
2.00000 Ом |
10 мкОм |
1 A |
0,17% + 0,0003 Ом |
20.0000 Ом |
100 мкОм |
100 мА | 0,10% + 0,003 Ом |
200.000 Ом |
1 мОм |
10 мА | 0,08% + 0,03 Ом |
2.00000 кОм | 10 мОм |
1 мА |
0,07% + 0,3 Ом |
20.0000 кОм |
100 мОм |
100 мкА |
0,06% + 3 Ом |
200.000 кОм | 1 Ом |
10 мкА |
0,07% + 30 Ом |
2.00000 МОм | 10 Ом | 1 мкА | 0,11% + 300 Ом |
20.0000 МОм | 100 Ом | 1 мкА | 0,11% + 1 кОм |
200.000 МОм | 1 кОм | --- | Iacc ист + Vacc изм |
> 200.000 МОм | --- | --- | Iacc ист + Vacc изм |
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Функция акктивируется с передней панели илил через интерфейс GPIB
Проверка контактов |
Пороговое значение |
||
---|---|---|---|
2 Ом |
15 Ом |
50 Ом | |
Есть контакт |
< 1,00 Ом |
< 13,5 Ом |
< 47,5 Ом |
Нет контакта |
> 3,00 Ом |
> 16,5 Ом |
> 52,5 Ом |
