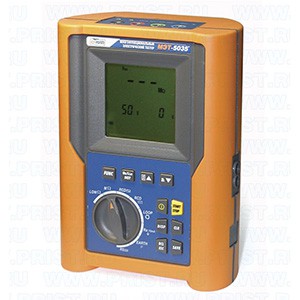

МЭТ-5035 Измерители параметров электрических сетей

Измерение целостности защитных проводников

Макс. напряжение теста   (авто, R+Time, R-Time)

От 6 до 12 В, постоянное (без нагрузки)

Тестовый ток (постоянный)

> 0,2 А, где сопротивление < 5 Ом

Разрешение

1 мА

Диапазон измерений (разрешение)

0,01…9,99 Ом (0,01 Ом); 10,9…99,9 Ом (0,1 Ом)

Погрешность измерения

± (2,0% + 2 ед.сч.)

Измерение сопротивления изоляции

Тестовое напряжение (пост.)

50 В

100 В

250 В

500 В

1000 В

Диапазон измерений (кол-во пределов)

0,01…99,9 МОм (3)

0,01…199,9 МОм (3)

0,01…499 МОм (4)

0,01…999 МОм (4)

0,01…1999 МОм (4)

Макс.разрешение

0,01 МОм

Погрешность измерения

± (2,0 % + 2 ед.сч.) на пределе 1, 2; ± (5,0 % + 2 ед.сч.) на пределе 3, 4

Измерение времени отключения УЗО

Тестовый ток

10-30-100-300-500 мА

Время отключения и    начальное значение дифференциального тока (∆I )

1…999 тестовый ток 1/2 IN, I∆N; 1…200 тестовый ток 2 I∆N для ВДТ общего типа

1…250 тестовый ток 2 I∆N для ВДТ селект. типа; 1…50 тест. ток 5 I∆N для ВДТ общ. типа;

1…160 тестовый ток 5 I∆N для ВДТ селект. типа

Разрешение

1 мс

Погрешность измерений

± (2 % + 2 ед. счета)

Измерение отключающего тока УЗО

Измерение тока отключения

< 10 мА (АС-тип (0,5-1,4) ∙ I; А-тип (0,5-2,4) ∙ I); > 10 мА (АС-тип (0,5-1,4) ∙ I; А-тип (0,5-2) ∙ I)

Разрешение

0,1 ∙ I

Измерение напряжения прикосновения ( Uп = от 25 В до 50 В)

Диапазон измерений (разрешение)

0…2 ∙ Uп (0,1 В)

Погрешность измерения

± (5,0 % + 3 ед.сч.)

Измерение полного сопротивления заземления (без отключения УЗО)

Диапазон измерений (разрешение)

1…1999 Ом с учетом заземления сооружения и коммуникаций (1 Ом)

Погрешность измерения

± (5,0 % + 3 ед.сч.)

Схема измерения

4-х проводная

Измерение напряжения (тест УЗО, петли, чередование фаз)

Диапазон измерений (разрешение)

15 В…460 В (1 В)

Погрешность

± (3,0 % + 2 ед.сч.)

Чередование фаз

индикация

Измерение частоты напряжения

Основная гармоника

47,0 ….63,6 Гц

Разрешение

0,1 Гц

Погрешность

± (0,1 % + 1 ед.сч.)

Измерение сопротивления цепи («фаза – фаза», «фаза – нейтраль»)

Диапазон измерений (разрешение)

0,01…9,9 Ом (0,01 Ом); 10…199,9 Ом (0,1 Ом)

Погрешность

± (5,0 % + 3 ед.сч.)
