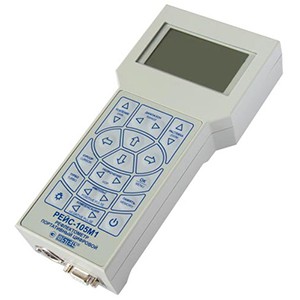

Портативный цифровой рефлектометр РЕЙС-105М1 является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17.
Параметр |
Значение |
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600м. Возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания). |
Коэффициент укорочения |
Установка или измерение в пределах 1,00...7,00 |
Зондирующие сигналы |
Импульс амплитудой 4…20 В, длительностью 8 нс...15 мкс (дискрет 4 нс) |
Выходное сопротивление |
20...450 Ом, плавно регулируемое |
Перекрываемое затухание |
60…80 дБ (в зависимости от амплитуды зондирующего импульса) |
Инструментальная погрешность измерения расстояния |
не более 0,2 % |
Разрешающая способность |
не хуже 2 см |
Система отсчета |
при помощи двух вертикальных курсоров: нулевого и измерительного |
Режимы измерения |
Нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов; Сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память); Разность - вычитание рефлектограмм; Связь - Отображение рефлектограммы с входа 2 при зондировании по входу 1 |
Растяжка |
Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131072 раза |
Память |
Возможность запоминания более 200 рефлектограмм. 2 режима запоминания |
Время хранения информации во внутренней памяти |
не менее 10 лет |
Борьба с помехами и шумами |
Отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз). |
Отображение информации |
Рефлектограммы и результаты обработки отображаются в графическом виде Режимы, параметры и информация - в алфавитно-цифровом и символьном виде |
Дисплей |
Встроенный, на основе ЖК панели 128х64 точки, с подсветкой |
Калибровка |
Автоматическая |
Питание |
Сеть переменного тока 85...265 В, 47...400 Гц. Встроенные аккумуляторы. |
Энергопотребление |
не более 2,5 Вт |
Условия эксплуатации |
Диапазон рабочих температур: -10 °С... +50 °С |
Габаритные размеры |
106 х 224 х 40 мм |
Масса |
Не более 0,75 кг (со встроенными аккумуляторами) |
