Каждая электроустановка в ходе монтажа и/или после него, при реконструкции, в процессе эксплуатации должна быть проверена на соответствие комплексу стандартов ГОСТ Р 50571 в части обеспечения необходимого уровня электробезопасности.
Одним из параметров, подлежащих контролю, является измерение полного сопротивления петли короткого замыкания «фаза-нуль».

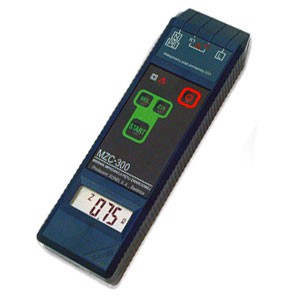

Измерители серии MZC-300 производят измерение полного сопротивления петли короткого замыкания в электрических цепях переменного тока с номинальным напряжением 220В и частотой 45-65Гц в полном соответствии с ГОСТ Р 50571.
Резистор ограничения тока короткого замыкания имеет номинал 10 Ом, время протекания измерительного тока 30 мс, максимальный измерительный ток не превышает 22А.
При таких условиях не происходит повреждения электроустановок и срабатывания автоматических выключателей.
Измеритель MZC-303E имеет дополнительные функциональные возможности: измерение в сетях с УЗО без их отключения, память 990 результатов измерений, передача полученных данных в компьютер.
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ СЕТИ ПИТАНИЯ |
|
|
Диапазон / разрешение |
0-250В/1В |
|
Погрешность |
±(2% и.в.+2 ед.мл.р.) |
|
ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ «Z» ПЕТЛИ КЗ ЦЕПИ «ФАЗА-НУЛЬ» |
|
|
Диапазон измерений / погрешность |
0-19.99 Ом (±(2% и.в.+3 ед.мл.р.)), 20-199.9 Ом (±(3% и.в.+1 ед.мл.р.)) |
|
Максимальное разрешение |
0.01 Ом |
|
ИЗМЕРЕНИЕ ФАЗНОГО УГЛА ПЕТЛИ КЗ |
|
|
Диапазон / разрешение |
-90 - +90 град / 0.1 град |
|
Погрешность |
± 10 град для 0<|j|<30 град (± 3 град для |j| >30 град) |
|
РАСЧЕТ ОЖИДАЕМОГО ТОКА КЗ НА ОСНОВАНИИ ИЗМЕРЕННОГО ПОЛНОГО СОПРОТИВЛЕНИЯ |
|
|
Диапазон отображения |
1.15А -22.0 кА |
|
Максимальное разрешение |
0.01 А |
|
Погрешность |
Определяется по основной погрешности измерения полного сопротивления петли короткого замыкания |
|
РАСЧЕТ АКТИВНОГО «R» И РЕАКТИВНОГО «X» СОПРОТИВЛЕНИЙ ЦЕПИ КЗ |
|
|
Диапазон отображения / погр. |
0-19.99 Ом (±(2% и.в.+3 ед.мл.р)), 20-199.9 Ом (±(3% и.в.+1 ед.мл.р)) |
|
Максимальное разрешение |
0.01 Ом |
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ |
|
|
Диапазон измерений / погрешность |
0-0.5 Ом (±(5% и.в.+3 ед.мл.р)) |
|
Максимальное разрешение |
0.001 Ом |
|
КОНТРОЛЬ ЦЕЛОСТНОСТИ НУЛЕВЫХ ЗАЩИТНЫХ ПРОВОДНИКОВ |
|
|
Порог сраб. блокировки измерений |
3 кОм |
|
Погрешность |
±10% |
|
ОЦЕНКА СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА |
|
|
В качестве доп. источника напряжения, создающего измерит. ток, используется фазный провод. Результат измерения есть сумма сопротивлений измеряемого заземлителя, рабочего заземления, источника и фазного проводника. Если полученный результат < допустимой величины для испытуемого заземления, следовательно заземление выполнено правильно и нет необходимости использования более точных методов измерения. |
|
|
УСЛОВИЯ ПРИМЕНЕНИЯ |
|
|
Напряжение/ частота измеряемой сети |
220 В, 50Гц |
|
Диапазон напряжения, при котором выполнимо измерение |
180-250 В |
|
ОБЩИЕ ДАННЫЕ |
|
|
Питание |
2 алкалиновых элемента 1.5В размер R6 AA, достаточно для 2000 изм. |
|
Габариты / масса |
230х67х33 мм / 0.4 кг |
|
Дисплей |
жидкокристаллический, 3.5 цифры высотой 14мм. |
|
Рабочие условия |
температура 0-40°С, влажность 30-80%, 45-65Гц |
|
Комплект поставки |
Провод измерительный 1.2м с острым зондом-2шт., провод для калибровки измерительных проводов, зажим «Крокодил» изолированный, футляр с ремнем |
|
Дополнительно поставляется |
Провод измерительный с острым зондом - 5 м, 10м, 20м |
