Р3-35

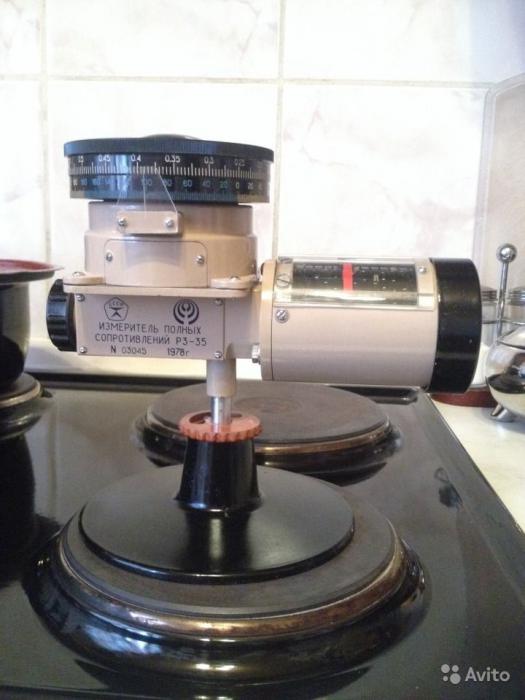

Измеритель полных сопротивлений Р3-35

Также этот прибор может называться: Р3 35, Р335, Р-335, Р 335, Рз-35, Рз 35, Рз35, Рзз5, Рзз-5, p3-35, p3 35, p335, r3-35, r3 35, r335.

Р3-35 измеритель полных сопротивлений предназначен для измерения коэффициента стоячей волны и фазы коэффициента отражения волноводных устройств.

Измерители Р3-35 представляют собой коаксиальный тройник, одно из плеч которого нагружено эталонным конденсатором. К другому плечу подключается измеряемая нагрузка.

Технические характеристики Р3-35:

Диапазон частот - от 150 МГц до 1000 МГц.

Пределы измерения:

- КСВН - от 1,1 до 10.

- фазы - от 0 до 360°.

Погрешность измерения:

- КСВН - 7%;

- фазы коэффициента отражения - 7°.

Волновое сопротивление - 75 Ом (16/7 мм).

Габаритные размеры - 182×110×180 мм.

Масса Р3-35 - не более 2,8 кг.

Коаксиальный измеритель Р3-35 позволяет измерять параметры устройств в метровом и дециметровом диапазонах волн при малых габаритных размерах, что выгодно отличает их от измерительных линий этого диапазона.

Для исключения влияния высших гармоник сигнала Р3-35 придаются фильтры нижних частот, которые включаются между СВЧ генератором и измерителем полных сопротивлений.
