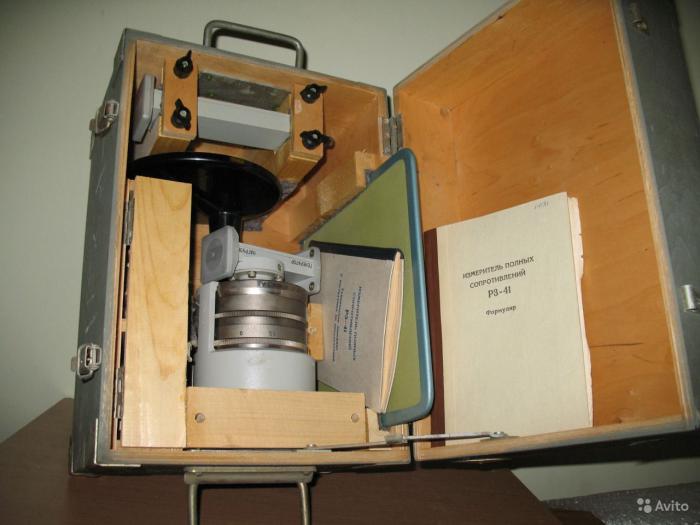

Измеритель полных сопротивлений поляризационный Р3-41
Также этот прибор может называться: Р341, Р3 41, Р-341, Р 341, РЗ-41, РЗ 41, РЗ41, РЗЧ1, РЗЧ-1.
Р3-41 измеритель полных сопротивлений поляризационный предназначается для измерения КСВ и фазы коэффициента отражения волноводных устройств в комплекте с генераторами сигналов и измерительными усилителями.
При работе измерителей требуется сигнал от внешнего СВЧ генератора, включенного через фильтр. В качестве индикатора может быть использован измерительный усилитель.
Технические характеристики Р3-41:
Диапазон частот - от 6,85 ГГц до 9,93 ГГц.
Сечение волновода - 28,5×12,6 мм.
Пределы измерения КСВ - от 1,05 до 2.
Пределы измерения фазы - от 0 до 360°.
Погрешность измерения КСВ - 4%.
Погрешность измерения фазы:
- при КСВ=2 - 4°;
- при КСВ=1,2 - 10°.
Прямой отсчет по лимбу фазы коэффициента отражения.
Габаритные размеры - 170×170×265 мм.
Масса Р3-41 - не более 5,5 кг.
Измеритель Р3-41 представляет собой коаксиальный тройник, симметричные плечи которого нагружаются: одно - измеряемой нагрузкой, другое - образцовым конденсатором, реактивность которого равна единице на рабочей частоте. К несимметричному плечу тройника подводится сигнал от генератора СВЧ. Над центром тройника устанавливается круглый запредельный волновод, на входе которого имеется фильтр из параллельных проводящих пластин.
Отношение максимального и минимального значений выходного напряжения, снимаемого с петли, равно квадрату коэффициента стоячей волны, а угол между положениями петли при определенных значениях выходных напряжений в режиме холостого хода и при измерении неизвестной нагрузки равен фазе коэффициента отражения нагрузки, причем поворот петли на 360° всегда будет эквивалентен расстоянию, равному одной длине волны независимо от частоты сигнала.
Волноводные измерители полных сопротивлений Р3-41 перекрывают диапазон частот от 1,7 ГГц до 17,44 ГГц и могут полностью заменить волноводные измерительные линии третьего класса.
