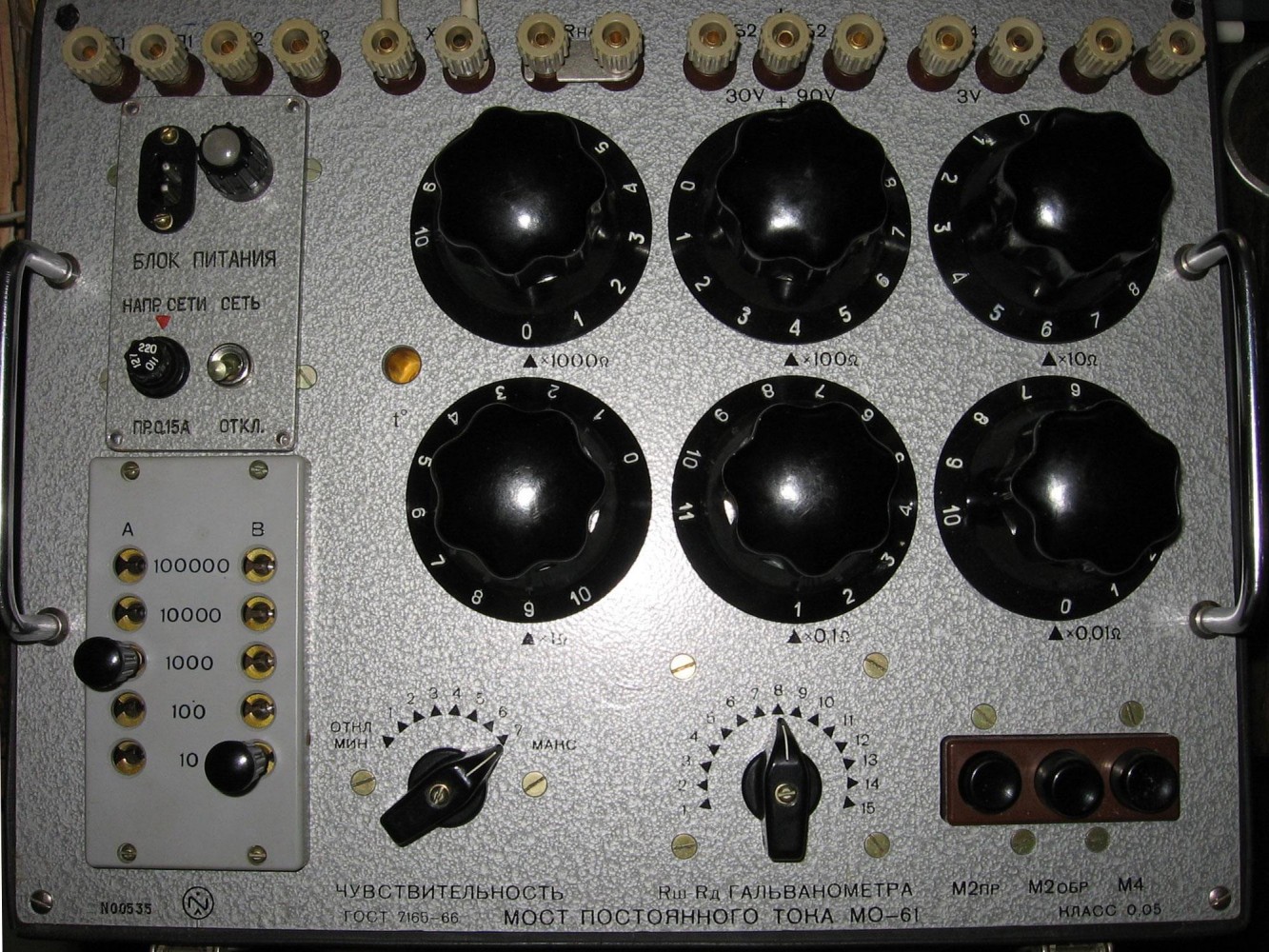

МО-61 Мост постоянного тока

Мост МО-61 - мост постоянного тока, предназначенный для измерения сопротивлений в лабораторных условиях.

    Пределы измерений - 10мкОм - 100МОм.

    Основная погрешность - от ±0,05% до ±1%.

    Сопротивление каждого калиброванного провода - 0,01Ом±0,0003Ом.

    Мосты МО-61 применяются для измерения сопротивлений с весьма высокой точностью. Принцип работы мостов МО-61 сводится к тому, что в плечо моста включают измеряемое сопротивление и, регулируя величину сопротивления, включенного в другое плечо моста, снижают разбаланс моста до нуля. Величина сопротивления, получаемая при этом, равна величине измеряемого сопротивления.

    Технические характеристики МО-61

    Мост МО-61 имеет защиту от токов утечки, влияющих на измерение высокоомных сопротивлений.

    Значение погрешностей, которые допускает мост МО-61 во время измерений, поданы в Таблице 1.

    Таблица 1.

    Номинальная мощность каждого резистора плеч моста МО-61 сопротивлением от 1Ом и больше составляет 0,05Вт, резистора - 0,1Ом - 5мВт, резистора 0,01Ом - 5мкВт.

    Мосты МО-61 осуществляют питание от следующих источников:

    - встроенные в прибор гальванические элементы;

    - наружные батареи соответствующего напряжения;

    - сеть переменного тока 127В/220В.

    Мост МО-61 рассчитан на эксплуатацию в следующих условиях:

    - температура воздуха окружающей среды от +15ᵒС до +20ᵒС (нормальная температура эксплуатации составляет 20ᵒС±2ᵒС);

    - относительная влажность воздуха - не более 80%.
