Р40102

особенности

12 221 ₽

Добавить к заказу

Заказать в один клик

Доставка по всей России
Под заказ

Особенности

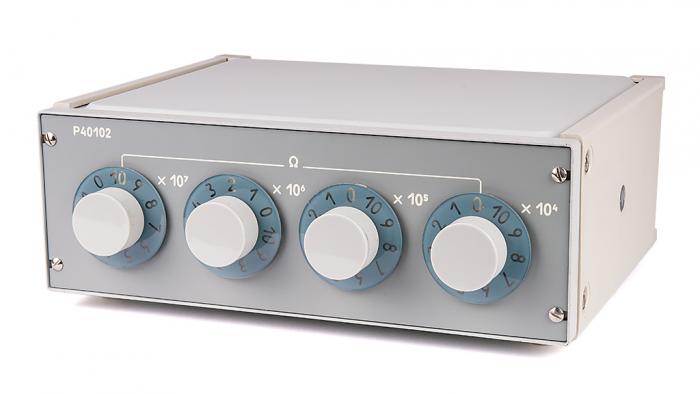

Магазин сопротивления Р40102 (Р 40102, Р-40102, p40102, p-40102, p 40102)

Предназначен для применения в качестве многозначной меры электрического сопротивления в цепях постоянного тока.
Номинальное значение сопротивления 10⁴Ом; 10⁵Ом; 10⁶Ом; 10⁷Ом

Номинальное значение мощности рассеивания на одну ступень декады «х10⁴Ом», «х10⁵Ом» не более 0,05Вт

Число декад 4

Класс точности 0,02

Магазины сопротивления Р40102 предназначены для применения в качестве многозначной меры электрического сопротивления в цепях постоянного тока. Рабочие условия применения магазинов согласно табл. 1. Вид климатического исполнения УХЛ4.1 по ГОСТ 15150-69.

Технические характеристики

Основные параметры и коды ОКП магазинов Р40102 приведены в табл. 2. Максимальные значения мощности рассеивания на ступень равны номинальным, указанным в табл. 2. Предел допускаемого отклонения действительного значения сопротивления магазинов Р40102 от номинального, в процентах, не превышает значений класса точности при соблюдении нормальных условий применения:

температура окружающего воздуха (20±0,5) °С; относительная влажность от 25 до 80%; атмосферное давление 84-106,7 кПа, (630-800 мм рт.ст.); ток постоянный; напряжение или мощность не выше номинальных (табл. 2).

Предел допускаемой дополнительной погрешности магазинов Р40102 вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению R_max, равен 0,02 %.

Предел допускаемой дополнительной погрешности магазина Р40102 при изменении напряжения на магазине от его номинального значения до любого значения, не превышающего максимального, при нормальных условиях применения и установившемся состоянии теплового равновесия равен 0,02%.

Магазины относятся к группе 2, виду 1 по ГОСТ 27.003-83,восстанавливаемые, ремонтируемые, однофункциональные.

Норма средней наработки на отказ с учетом технического обслуживания регламентируемого эксплуатационной документацией 12500 ч.

Средняя наработка на отказ устанавливается для рабочих условий применения и напряжения (мощности) равного 0,5 номинального. Критерием отказа является несоответствие магазинов Р40102 требованиям по значению предела допускаемого отклонения (указан выше). Среднее время восстановления работоспособного состояния магазина 4 ч. Полный средний срок службы магазинов 10 лет.

Установленная безотказная наработка для рабочих условий применения и максимального напряжения (мощности), прикладываемого к магазину 1000 ч.

Критерием отказа является несоответствие магазинов Р40102 требованиям по значению предела допускаемого отклонения (указан выше). Установленный срок службы магазинов 3 года. Содержание серебра в магазинах Р40102 -9,24 г.

Таблица 1.

Влияющая величина	Р40102
Температура, °С	20±5
Относительная влажность, %	От 25 до 80 в рабочем диапазоне
Атмосферное давление. кПа (мм. рт. ст)	84-106,7 (630-800)

Таблица 2.

Параметры	Р40102
Число декад	4
Номинальное значение сопротивления одной ступени, Ом	10⁴Ом; 10⁵Ом; 10⁶Ом; 10⁷Ом
Класс точности	0,02
Род тока	Постоянный
Предельное значение постоянной времени (τ) декады, с
«х10⁴»	-
«х10⁵»	-
«х10⁶»	-
Верхний предел частотного диапазона. кГц, при включении декад (комбинаций декад):
«х10⁴Ом»;	-
«х10⁵Ом» («х10⁵Ом» и «х10⁴Ом»);	-
«х10⁶Ом» («х10⁶Ом» и «х10⁴Ом»);	-
«х10⁶О», «х10⁵Ом» и «х10⁴Ом»; «х10⁶О» и «х10⁵Ом»
Номинальное значение мощности рассеивания на одну ступень декады «х10⁴Ом», «х10⁵Ом», Вт, не более	0,05
Номинальное значение напряжения, прикладываемого к магазину, кВ, не более (при включении не менее одной ступени декады:
«х10⁶Ом»	0,3
«х10⁷Ом»	0,6
«х10⁸Ом»	-
«х10⁹Ом»)	-
Максимальное значение напряжения, прикладываемого у магазину, кВ, не более (при включении не менее одной ступени декады:
«х10⁶Ом»	2*
«х10⁷Ом»	2*
«х10⁸Ом»	-
«х10⁹Ом»)	-
Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью каждой декады магазина в рабочих условиях применения, Ом, не менее для декады:
«х10⁴Ом», «х10⁵Ом», «х10⁶Ом»	5·10¹¹
«х10⁷Ом»	5·10¹²
«х10⁸Ом»	-
«х10⁹Ом»)	-
Габаритный размеры, мм, не более	325х140х280
Масса, кг, не более	3,6
Код ОКП	42 2513 0282 00

*При включении не менее 6 ступеней – для декады «х10⁶Ом» и 4 ступеней – для декады «х10⁷Ом»
