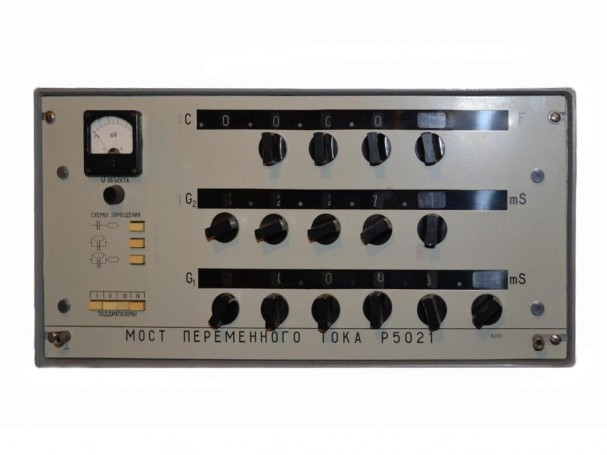

Р5021 Мост переменного тока

Р5021 мост переменного тока предназначен для исследования электрохимических систем путем измерений эквивалентных параметров электрохимических ячеек на переменном токе с представлением результатов в виде трех разновидностей схем замещения емкости и проводимости: последовательной, параллельной и последовательно-параллельной.

Технические характеристики Р5021:

Диапазон частот при напряжении на измеряемом объекте от 2 мВ до 10 мВ - от 20 Гц до 200 кГц.

Диапазон измерений емкости - от 0,01 мкФ до 100 мкФ.

Диапазон измерений последовательной проводимости - от 10^-4 См до 10 См.

Диапазон измерений параллельной проводимости - от 10^-4 См до 1 См.

Напряжение на объекте в схеме замещения (последовательной, параллельной и последовательно-параллельной) - 10 мВ.

Основная погрешность при измерениях по последовательно-параллельной схеме замещения на всех поддиапазонах - не более ±15%.

Основная погрешность Р5021 на всех поддиапазонах измерений:

Поддиапазон	Частота	Емкость	tgδ	Постоянные к расчету основной погрешности
				a	b
I	от 500 Гц до 200 кГц	от 0,01 мкФ до 0,05 мкФ	от 0,1 рад до 4 рад	10-10	8·10-11
	от 500 Гц до 40 кГц	от 0,05 мкФ до 0,01 мкФ	от 0,1 рад до 20 рад	10-9	5·10-10
II	от 500 Гц до 200 кГц	от 0,05 мкФ до 0,1 мкФ	от 0,1 рад до 4 рад	10-10	5·10-11
	от 100 Гц до 40 кГц	от 0,1 мкФ до 1 мкФ	от 0,1 рад до 20 рад	10-9	5·10-10
III	от 20 Гц до 2 кГц	от 1 мкФ до 10 мкФ		8·10-9	3·10-9
IV	от 20 Гц до 5 кГц	от 10 мкФ до 100 мкФ		8·10-8	3·10-8

Основная погрешность:

- емкости - ΔC = ±[1±(1 + 10^-2·tg²δ_1,2 + аf²)];

- проводимости - ΔG = ±(2 + G_1,2 + bf²/tg²δ_1,2),

где f - частота; tg δ₁ = 2πfC/G₁; tg δ₂ = G₂/(2πfC); а и b - частотные поправки при измерении емкости и проводимости соответственно.

Наработка на отказ - не менее 3000 ч.

Средний срок службы - не менее 6 лет.

Габаритные размеры - 548×270×480 мм.

Масса - 28 кг.

Питание измерительной цепи изделий мосты Р5021 осуществляется от внешнего генератора типа Г3-36 или аналогичного ему.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±1 Гц.

Относительное содержание гармоник - не более 5%.

Потребляемая мощность Р5021 - не более 45 В·А.
