Установка ЭУ5000 предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики на месте их установки на электростанциях, подстанциях и промышленных предприятиях или в лабораториях.

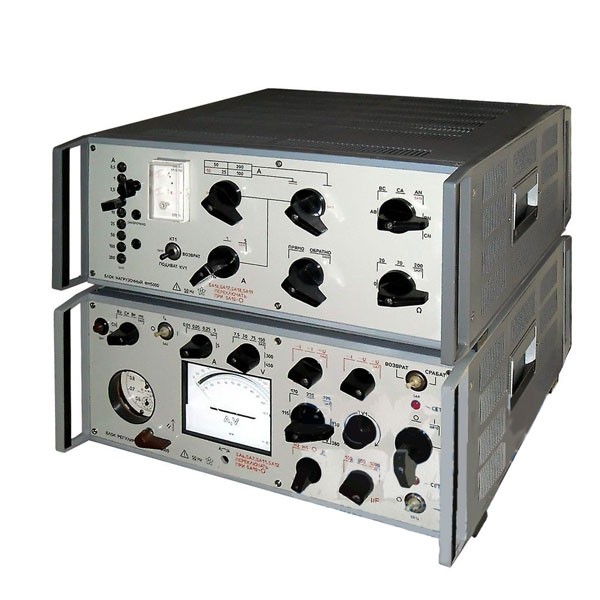

Установка состоит из двух блоков (ФР5000 - блок регулировочный и ФМ5000 - блок нагрузочный) электрически связанных между собой при помощи кабеля с разъемными соединениями.
Технические характеристики приборов установки ЭУ5000:
Установка предназначена для эксплуатации:
В условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10ºС до 35°С и относительной влажности до 80% (при 25°С), а также может использоваться при работах на открытом воздухе при условии исключения попадания на нее водяных брызг и капель;
Установка ЭУ5000 обеспечивает:
- получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения;
- измерение временных характеристик проверяемых устройств;
Питание установки осуществляется от сети переменного тока частоты 50Гц±0,5Гц напряжением 220В или 380В, мощностью не менее 6кВ∙А;
Регулировочный блок ФР5000 при номинальном напряжении питающей сети (220В или 380В) обеспечивает: Получение на выходных зажимах электрических величин в соответствии с табл.1;
Таблица 1
Род напряжения в токе |
Режим нагрузки |
Допускаемая длительность включения при указанных режимах нагрузки |
|
напряжение |
ток |
||
1. Переменный |
380В |
2А |
30мин |
380В |
5А |
1мин |
|
330В |
10А* |
0,5мин |
|
2. Постоянный (выпрямленный со сглаживанием) |
240В |
0,06А |
30мин |
220В |
0,6А |
5мин |
|
110В |
1,0А |
5мин |
|
- |
4,5А |
1мин |
|
3. То же |
210В |
1,0А |
5мин |
200В |
0,65А |
5мин |
|
4. Выпрямленный (без сглаживания) |
- |
4,5А |
5мин |
Род напряжения в токе |
Регулирование |
Выходные зажимы |
Положение |
1. Переменный |
Плавноступен-чатое |
«=U» |
«откл» |
2. Постоянный (выпрямленный со сглаживанием) |
«Uр» |
||
3. То же |
Отсутствует |
«Uнр1» |
|
«Uнр2» |
|||
4. Выпрямленный (без сглаживания) |
Плавное |
«Iд» |
«откл» |
* Измерение тока производится внешним амперметром. Допускаются отклонения от приведенных в табл. 1 токов и напряжений на ±15%;
Выполнение одновременно пп. 1 и 4 или 2 и 4 табл. 1. установка должно отключаться на время не менее 45мин для охлаждения после каждого из режимов, указанных в табл.1;
Синусоидальную форму кривой переменного напряжения на зажимах "=U" при токе 5А, напряжении 380В и активной нагрузке, при этом разница между коэффициентами нелинейных искажений напряжения на нагрузке ("=U") и в сети не превышает 5%;
Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U" в соответствии с табл.2;
Таблица 2 Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U"
Режим нагрузки |
Коэффициент пульсации на нагрузке, не более |
Положение переключателя «S12» |
|
напряжение |
ток |
||
240В |
0,06А |
2% |
«100» |
220В |
0,6А |
3% |
«500» |
110В |
1,0А |
3% |
«1000» |
- |
4,5А |
20% |
«1000» |
ФР5000 обеспечивает определение напряжения (тока, срабатывания, возврата реле и других устройств переменного и постоянного напряжения) тока в том числе промежуточных реле постоянного тока с параллельной и последовательной обмотками;
Определение однополярных выводов параллельной и последовательной обмоток промежуточных реле постоянного тока;
Блок ФР5000 совместно с блоком ФМ5000 при номинальном напряжении питающей сети 380В или 220В обеспечивает:
Плавно - ступенчатое регулирование однофазного переменного тока. Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора приведены в табл. 3;
Таблица 3 Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора
Номинальный ток проверяемой установки ЭУ5000 |
Предел измерения по току |
Режим нагрузки при длительности включения |
||||
30мин |
3мин |
|||||
при напряжении сети |
||||||
220В или 380В |
||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора |
||||||
«0 Ом» |
||||||
I |
U |
I |
U |
|||
1 |
2 |
3 |
4 |
5 |
6 |
|
5А |
25А |
6,5А |
120В |
13А |
117,0В |
|
50А |
13,0А |
60В |
26А |
58,5В |
||
100А |
20,0А |
38В |
40А |
38,0В |
||
200А |
40,0А |
19В |
80А |
18,7В |
||
1А |
10А |
2А |
350В |
4А |
375В |
|
10А |
2А |
350В |
4А |
375В |
||
Номинальный ток проверяемой установки ЭУ5000 |
Предел измерения по току |
Режим нагрузки при длительности включения |
|||||
3мин |
|||||||
при напряжении сети |
|||||||
220В или 380В |
|||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора |
|||||||
«20 Ом» |
«70 Ом» |
«200 Ом» |
|||||
I |
U |
I |
U |
I |
U |
||
1 |
2 |
7 |
8 |
9 |
10 |
11 |
12 |
5А |
25А |
20,0А |
64,0В |
11,1А |
35,6В |
4,75А |
15,2В |
50А |
37,5А |
30,0В |
20,0А |
16,0В |
9,0А |
7,2В |
|
100А |
73,0А |
14,5В |
34,5А |
6,9В |
14,5А |
2,9В |
|
200А |
130,0А |
6,5В |
66,0А |
3,3В |
28,0А |
1,4В |
|
1А |
10А |
4,4А |
110В |
1,96А |
49В |
0,78А |
19,5В |
10А |
3,5А |
355В |
2,00А |
248В |
1,00А |
140,0В |
Номинальный ток проверяемой установки ЭУ5000 |
Предел измерения по току |
Режим нагрузки при длительности включения |
||||
0,5мин |
||||||
при напряжении сети |
||||||
380В |
220В |
|||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора |
||||||
«0 Ом» |
||||||
I |
U |
I |
U |
|||
1 |
2 |
13 |
14 |
15 |
16 |
|
5А |
25А |
35,0А |
112В |
27,8А |
89,0В |
|
50А |
67,5А |
54В |
55,0А |
44,0В |
||
100А |
150,0А |
30В |
100,0А |
20,0В |
||
200А |
240,0А |
12В |
196,0А |
9,2В |
||
1А |
10А |
10А |
250В |
10А |
250В |
|
10А |
5А |
500В |
5,0А |
440В |
Допускается отклонение токов и напряжений на ±25%;
Одновременное выполнение условий табл.3 и п.3 табл.1. При этом допускается уменьшение тока и напряжения на нагрузке, по сравнению с указанными выше до 15%;
Работу в повторно-кратковременном режиме (ПКР), характеризующемся временными интервалами, приведенными в табл.4. При работе в режиме ПКР установка обеспечивает получение токов и напряжений, указанных в табл.3 для длительности включения 0,5мин.
Таблица 4 Работа в повторно-кратковременном режиме (ПКР)
Номер цикла |
1 |
2 |
||||||||||
Длительность включенного состояния установки |
10с |
- |
10с |
- |
10с |
- |
10с |
- |
10с |
- |
10с |
- |
Длительность отключенного состояния установки |
- |
30с |
- |
30с |
- |
120с |
- |
30с |
- |
30 |
- |
120с |
Номер цикла |
3 |
||||
Длительность включенного состояния установки |
10с |
- |
10с |
- |
10с |
Длительность отключенного состояния установки |
- |
30с |
- |
30с |
- |
Установка ЭУ5000 должна отключаться на время не менее 45 мин для охлаждения после каждого, из режимов, указанных в табл. 3,4,5.
Синусоидальную форму кривой переменного тока в цепи активной нагрузки при токе 50А, подключаемой к зажимам "I≤50А". Разница между коэффициентами нелинейных искажений кривой переменного тока з цепи нагрузки и напряжения сети не превышает 2%;
Улучшение формы кривой тока в нагрузке с помощью резисторов, включаемых в первичную обмотку трансформатора Т3 переключателем "S21",регулируемых ступенями 0 Ом; 20 Ом; 70 Ом; 200 Ом, при этом допустимые токи в нагрузке при длительности включения до 3мин приведены в табл. 3;
Блок ФМ5000 при его питании непосредственно от сети однофазного переменного напряжения обеспечивает ступенчатое регулирование переменного тока в нагрузке (измерения внешним амперметром):
а) при питании от сети 380В - в соответствии с графами 7-14 табл. 3 только на пределах 25А; 50А; 100А; 200А;
б) при питании от сети: 220В - в соответствия с табл. 5;
Таблица 5
Номинальный ток проверяемой установки ЭУ5000 |
Предел по току |
Режим нагрузки при длительности включения |
|||||
3мин |
|||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора |
|||||||
"20 Ом" |
"70 Ом" |
"200 Ом" |
|||||
I |
U |
I |
U |
I |
U |
||
5А |
25А |
12,0А |
37,5В |
6,2А |
19,8В |
2,75А |
8,8В |
50А |
24,8А |
19,0В |
12,0А |
9,6В |
5,25А |
4,2В |
|
100А |
45,0А |
9,0В |
21,0А |
4,2В |
8,50А |
1,7В |
|
200А |
80,0А |
4,0В |
40,0А |
2,0В |
19,00А |
0,95В |
|
1А |
10А |
4,6А |
115В |
2А |
50В |
0,73А |
19В |
Номинальный ток проверяемой установки ЭУ5000 |
Предел по току |
Режим нагрузки при длительности включения |
|
0,5мин |
|||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора |
|||
"0 Ом" |
|||
I |
U |
||
5А |
25А |
20А |
64В |
50А |
40А |
32В |
|
100А |
90А |
18В |
|
200А |
140А |
7В |
|
1А |
10А |
11,2А |
280В |
Допускается отклонение от приведенных в табл.2 токов и напряжений до ±25%;
Технические данные измерителя тока и напряжения (в дальнейшем - измеритель) электромагнитной системы указаны в табл.6;
Таблица 6
Характеристика |
Значение |
1. Конечное значение рабочей части шкалы по току |
0,01А; 0,05А; 0,25А; 1А; 5А |
2. Конечное значение рабочей части шкалы по напряжению |
7,5В; 30В; 75В; 150В; 800В; |
3. Предел допускаемой основной погрешности на всех отметках рабочей части шкалы в диапазоне частот 50Гц±0,5Гц и на постоянном токе (от конечного значения рабочей части шкалы) |
±2,5% |
4. Вариация показаний, не более |
+2,5% |
5. Невозвращение указателя к нулевой отметке шкалы при плавном уменьшении измеряемой величины от номинального значения до нуля, не более |
1,5мм |
6. Рабочее положение шкалы |
вертикальное |
7. Предел допускаемой дополнительной погрешности, вызванной отклонением от вертикального положения на 5° в любом направлении, не более |
±2,5% |
8. Время успокоения подвижной части, не более |
4с |
9. Отношение первого отброса стрелки к остановившемуся отклонению не более |
1,4 |
При получении тока в цепи нагрузки блока ФМ5000 предел допускаемой основной погрешности измерителя на всех отметках рабочей части шкалы в диапазоне частот 50Гц±0,5Гц составляет ±2,5% от конечного значения рабочей части шкалы;
Электрическая изоляция между всеми электрическими цепями установки и корпусом выдерживает в течение 1мин испытательное напряжение 1,0кВ практически синусоидального тока частотой 50Гц при температуре окружающего воздуха 20ºС±5°С и относительной влажности до 80%;
Сопротивление изоляции между всеми электрическими цепями установки и корпусов, а также между всеми изолированными электрическими цепями установки при температуре окружающего воздуха 20ºС±5°С и относительной влажности от 30% до 80% не менее 10 МОм;
Габаритные размеры блока ФР5000 и ФМ5000 - 490х210х520 мм, масса блока ФР5000 - 27кг, блока ФМ5000 - 30кг.
