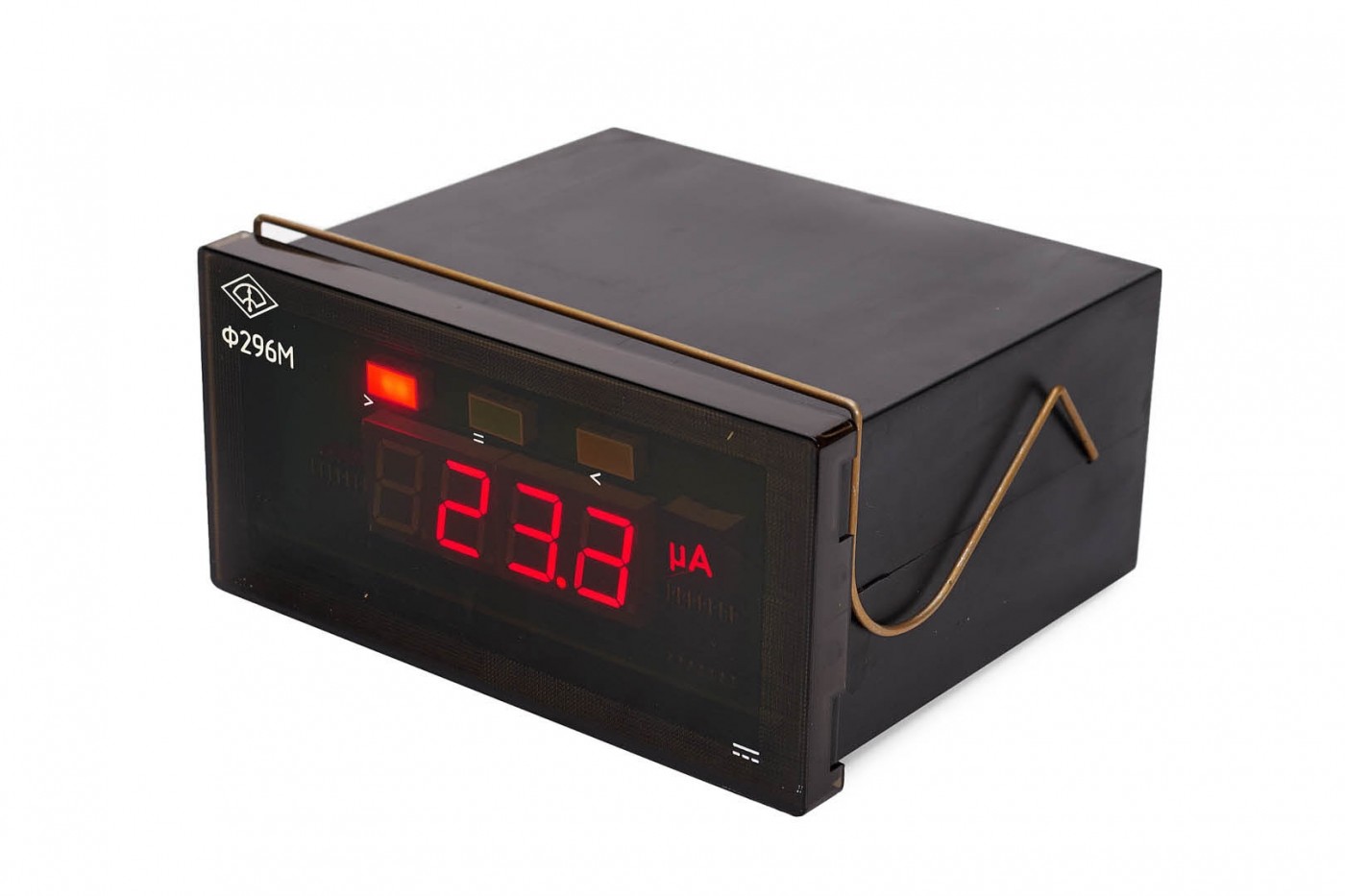

Ф296МА амперметр цифровой щитовой однопредельный предназначен для измерения силы постоянного тока в электросетях.
Технические характеристики Ф296МА:
Габаритные размеры - 160×80×140 мм.
Придельные значения диапазонов измерения - 100 мкА; 1000 мкА; 10 мА; 100 мА; 1000 мА; 10 А; 100 А; 1000 А.
Преобразование измеряемого параметра в выходной унифицированный сигнал силы постоянного тока - от 0 до 5 мА; от 0 до 20 мА; от 4 мА до 20 мА.
Интерфейсы Ф296МА - RS485; RS-232.
Потребляемая мощность - 10 В·А.
Питание от сети переменного тока:
- напряжением - 220±22 В;
- частотой - 50±1 Гц.
Установочные размеры - не более 153×72,7 мм.
Масса - не более 0,5 кг.
Способ включения и предел основной допускаемой погрешности амперметра Ф296МА приведены в следующей таблице:
Тип | Способ включения | Предел допускаемой основной погрешности | Конечное значение измеряемой величины | Падение напряжения |
Ф296МА-100 мкА |
непосредственно |
±(0,05+0,025(Хк/Х-1)) |
100 мкА |
не более 1 мВ |
Ф296МА-1000 мкА | 1000 мкА |
не более 1 мВ |
||
Ф296МА-10 мА | 10 мА |
не более 100 мВ |
||
Ф296МА-100 мА | 100 мА |
не более 100 мВ |
||
Ф296МА-1000 мА | 100 мА |
не более 100 мВ |
||
Ф296МА-10 А | с внешним шунтом 75 мВ | ±(0,05+0,025(Хк/Х-1)) без учета погрешности шунта | 10 А | 100 мВ |
Ф296МА-100 А | 100 А | 75 мВ | ||
Ф296МА-1000 А | 1000 А | 75 мВ |
где Хк - конечное значение измеряемой величины, Х - значение измеряемой величины.
Условия эксплуатации Ф296МА:
Температура окружающего воздуха - от +5° С до +50° С.
Относительная влажность при +25° С - до 90%.
Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
Предприятие-изготовитель предоставляет гарантию соответствия изделий амперметры Ф296МА всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
