АИД-60П «Вулкан-M» аппарат для испытания диэлектриков

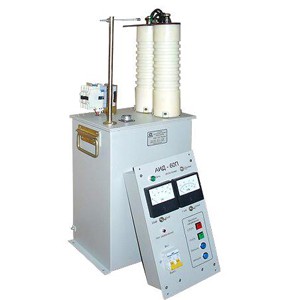

Аппарат для испытания диэлектриков АИД-60П «Вулкан-M»

Устройство состоит из силовой части и пульта управления (ПУ), соединённых между собой кабелем управления. На ПУ размещены вольтметр, амперметр и кнопки регулирования напряжения. «Вулкан-M» является регулируемым источником тока, работающим в режиме постоянства мощности. На выходе источника формируется напряжение 1 - 60 кВ и ток 28 мА (при напряжении 60кВ). Поддержание постоянства мощности на данном уровне осуществляется автоматически.
Назначение:
АИД-60П «Вулкан-M» предназначен для проведения испытаний диэлектриков повышенным постоянным напряжением до 60 кВ, а также для прожига поврежденной изоляции силовых кабелей. «Вулкан-M» позволяет проводить снижение сопротивления изоляции до уровня, необходимого для работы более мощного прожигающего устройства. Это дает возможность быстро и точно определить место повреждения в любых аварийных ситуациях.
Условия эксплуатации:
Температура окружающего воздуха     От –30°С до +40°С
Относительная влажность воздуха при t=25°С     Не более 80%

Массогабаритные характеристики:

Аппарат АИД-60П "Вулкан-M" соответствует техническим условиям ТУ 3414-005-52894219-2006. Сертификат соответствия РОСС RU.АЮ77.H12617, действует до 02.06.2013г.

Особенности:

В отличие от существующих в настоящее время аппаратов для испытания диэлектриков АИД-60П «Вулкан-M» позволяет работать неограниченное время в режиме прожига поврежденной изоляции. Кроме этого, элементная база устройства позволяет не бояться короткого замыкания на выходе, то есть работать во всех режимах от короткого замыкания до холостого хода.


Технические характеристики:

Напряжение питания     180 – 250 В
Частота питающей сети     50 - 60 Гц
Максимальная потребляемая мощность, до     3 кВА
Выходное напряжение (постоянное)     1 – 60 кВ
Выходной ток     28 - 100 мА
Габаритные размеры, не более: силовая часть, пульт управления     850*360*220, 300*250*90, мм
Масса (силовая часть, пульт управления)     27 кг; 3,5 кг
Срок службы     10 лет
