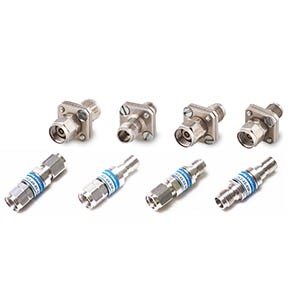

Переходы коаксиальные между трактами 3,5/1,52 мм и 2,4/1,042 мм

особенности

Цена по запросу

Доставка по всей России
Под заказ

Описание и назначение

Коаксиальные переходы серии ПК2-26 и ПК2-40 предназначены для соединения СВЧ устройств в тракте 3,5/1,52 мм с устройствами в тракте 2,4/1,042 мм. Переходы изготавливаются с соединителями «вилка-вилка», «розетка-розетка» и «розетка-вилка» с дюймовой либо метрической резьбой со стороны тракта 3,5/1,52 мм. Переходы серии ПК2-26 имеют минимальные вносимые потери и отражение в рабочем диапазоне частот до 32 ГГц, а переходы серии ПК2-40 – до 40 ГГц. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из закалённой бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 2000 циклах соединений в диапазоне рабочих температур от -60 °C до +85 °C. Для серии переходов ПК2-26 экранное затухание составляет не менее 90 дБ, а для серии ПК2-40 - не менее 100 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °С.

Технические параметры

Переходы коаксиальные серии ПК2-26

Обозначение	Соединители	КСВН, не более (тип.)		Вносимые потери, дБ, не более (тип.)
Обозначение	Соединители	0-20 ГГц	20-32 ГГц	0-20 ГГц	20-32 ГГц
ПК2-26-03Р-05Р	Тип IX вар. 3 (розетка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002	1,1 (1,08)	1,15 (1,1)	0,2 (0,1)	0,3 (0,15)
ПК2-26-13Р-05Р	Тип 3,5 мм (розетка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002
ПК2-26-03-05	Тип IX вар. 3 (вилка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-26-13-05	Тип 3,5 мм (вилка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-26-03Р-05	Тип IX вар. 3 (розетка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-26-13Р-05	Тип 3,5 мм (розетка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-26-03-05Р	Тип IX вар. 3 (вилка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002
ПК2-26-13-05Р	Тип 3,5 мм (вилка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002

Переходы коаксиальные серии ПК2-40

Обозначение	Соединители	КСВН, не более (тип.)		Вносимые потери, дБ, не более (тип.)
Обозначение	Соединители	0-20 ГГц	20-40 ГГц	0-20 ГГц	20-40 ГГц
ПК2-40-03Р-05Р	Тип IX вар. 3 (розетка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002	1,15 (1,08)	1,2 (1,12)	0,2 (0,1)	0,25 (0,15)
ПК2-40-13Р-05Р	Тип 3,5 мм (розетка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002
ПК2-40-03-05	Тип IX вар. 3 (вилка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-40-13-05	Тип 3,5 мм (вилка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-40-03Р-05	Тип IX вар. 3 (розетка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-40-13Р-05	Тип 3,5 мм (розетка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-40-03-05Р	Тип IX вар. 3 (вилка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002
ПК2-40-13-05Р	Тип 3,5 мм (вилка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002
