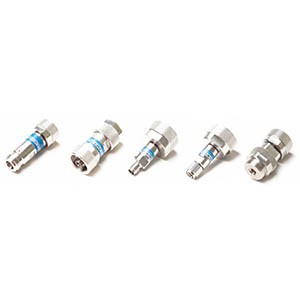

Переходы коаксиальные усиленного исполнения

особенности

Цена по запросу

Доставка по всей России
Под заказ

Описание и назначение

Переходы приборного класса серии ПКН (зарубежный аналог NMD) изготавливаются с усиленными соединителями. Внешне они отличаются от стандартных соединителей увеличенным корпусом и резьбой. Усиленные соединители «вилка» имеют гайки с двумя резьбами: внешнюю усиленную и внутреннюю стандартную. Соединители «розетка» имеют только усиленную резьбу. С помощью усиленной резьбы происходит механически более прочное соединение. С помощью стандартной резьбы соединителей «вилка» возможно соединение со стандартными соединителями типа «розетка».

Переходы с усиленными соединителями устанавливаются на устройства, качество измерений которых зависит от механической стабильности коаксиального соединения.

В переходах данной серии один из соединителей – тип NMD 3,5 мм (розетка) либо NMD 2,4 мм (розетка) для подключения к порту устройства. Другой соединитель – стандартный в тракте 3,5/1,52 мм либо 7,0/3,04 мм с метрической, либо с дюймовой резьбой. Переходы ПКН2-20-13РН-13Н с соединителями NMD 3,5 мм (розетка) – NMD 3,5 (вилка) и ПКН2-26-13Н-05РН с соединителями NMD 3,5 мм (вилка) – NMD 2,4 мм (розетка) устанавливаются на измерительных портах устройств в качестве защитных для предотвращения быстрого износа и поломки соединителей дорогостоящего прибора. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из закалённой бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 3000 циклах соединений в диапазоне рабочих температур от -60 °C до +85 °C. Экранное затухание составляет не менее 100 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C.

Технические параметры

Переходы коаксиальные серии ПКН2-18

Обозначение	Соединители	Диа- пазон частот, ГГц	КСВН, не более (тип.)		Вносимые потери, дБ, не более (тип.)
			0-12 ГГц	12-18 ГГц	0-12 ГГц	12-18 ГГц
ПКН2-18-13РН-01Р	Тип NMD 3,5 мм розетка - тип III розетка (ГОСТ РВ 51914-2002)	0 - 18	1,1 (1,05)	1,15 (1,08)	0,25 (0,1)	0,3 (0,15)
ПКН2-18-13РН-11Р	Тип NMD 3,5 мм розетка - тип N розетка (ГОСТ РВ 51914-2002)
ПКН2-18-13РН-01	Тип NMD 3,5 мм розетка - тип III вилка (ГОСТ РВ 51914-2002)
ПКН2-18-13РН-11	Тип NMD 3,5 мм розетка - тип N вилка (ГОСТ РВ 51914-2002)

Переходы коаксиальные серии ПКН2-20

Обозначение	Соединители	Диа- пазон частот, ГГц	КСВН, не более (тип.)		Вносимые потери, дБ, не более (тип.)
			0-20 ГГц	20-32 ГГц	0-20 ГГц	20-32 ГГц
ПКН2-20-13РН-03Р	Тип NMD 3,5 мм розетка - тип IX вар. 3 розетка (ГОСТ РВ 51914-2002)	0-32	1,1 (1,06)	1,2 (1,09)	0,25 (0,15)	0,3 (0,2)
ПКН2-20-13РН-13Р	Тип NMD 3,5 мм розетка - тип 3,5 мм розетка (ГОСТ РВ 51914-2002)
ПКН2-20-13РН-03	Тип NMD 3,5 мм розетка - тип IX вар. 3 вилка (ГОСТ РВ 51914-2002)
ПКН2-20-13РН-13	Тип NMD 3,5 мм розетка - тип 3,5 мм вилка (ГОСТ РВ 51914-2002)
ПКН2-20-13РН-13Н	Тип NMD 3,5 мм розетка - тип NMD 3,5 мм вилка

Переходы коаксиальные серии ПКН2-26

Обозначение	Соединители	Диа- пазон частот, ГГц	КСВН, не более (тип.)		Вносимые потери, дБ, не более (тип.)
			0-20 ГГц	20-32 ГГц	0-20 ГГц	20-32 ГГц
ПКН2-26-05РН-03Р	Тип NMD 2,4 мм розетка - тип IX вар. 3 розетка (ГОСТ РВ 51914-2002)	0-32	1,1 (1,08)	1,2 (1,12)	0,25 (0,12)	0,3 (0,18)
ПКН2-26-05РН-13Р	Тип NMD 2,4 мм розетка - тип 3,5 мм розетка (ГОСТ РВ 51914-2002)
ПКН2-26-05РН-03	Тип NMD 2,4 мм розетка - тип IX вар. 3 вилка (ГОСТ РВ 51914-2002)
ПКН2-26-05РН-13	Тип NMD 2,4 мм розетка - тип 3,5 мм вилка (ГОСТ РВ 51914-2002)
ПКН2-26-05РН-13Н	Тип NMD 2,4 мм розетка - тип NMD 3,5 мм вилка

Как заказать Переходы коаксиальные усиленного исполнения?

Цена по запросу

Заказать

По телефонам отдела продаж
По электронной почте info@pribserv.ru
Задать вопрос по WhatsApp
Задать вопрос по Viber
Написать сообщение через
форму обратной связи
