Переходы коаксиальные в тракте 2,4/1,042 мм

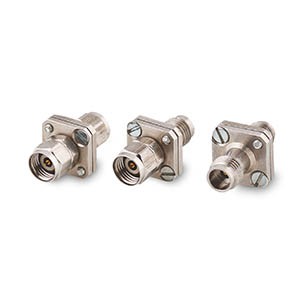

Коаксиальные   переходы   приборного   класса в  тракте  2,4/1,042  мм  предназначены  для  использования с измерительным оборудованием в диапазоне рабочих частот от 0 до 50 ГГц. Переходы  изготавливаются  в  исполнениях  «вилка-вилка»,  «розетка-розетка»  и  «розетка-вилка». Корпуса  и  гайки  переходов  изготовлены  из нержавеющей  стали.  Центральные  проводники  изготовлены  из  закалённой  бериллиевой бронзы   и   покрыты   износостойким   золотом. Применяемый  изолятор  обладает  низкой  диэлектрической   проницаемостью   и   повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 2000 циклах соединений в диапазоне рабочих температур от -60 °C до +85 °C. Экранное затухание составляет не менее 90 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C.



Технические параметры

Обозначение	Соединители	КСВН, не более (тип.)		Вносимые потери, дБ, не более (тип.)
		0-20 ГГц	20-50 ГГц	0-20 ГГц	20-50 ГГц
ПК2-50-05Р-05Р	Тип 2,4 мм (розетка) - тип 2,4 мм (розетка) по ГОСТ РВ 51914-2002	1,1 (1,08)	1,2 (1,15)	0,2 (0,08)	0,3 (0,12)
ПК2-50-05-05	Тип 2,4 мм (вилка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
ПК2-50-05Р-05	Тип 2,4 мм (розетка) - тип 2,4 мм (вилка) по ГОСТ РВ 51914-2002
