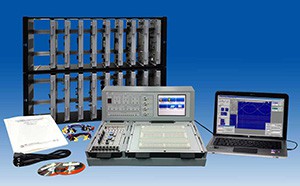

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Цифровой осциллограф с памятью
(1) Каналы : 4
(2) Вход : постоянный ток, переменный ток
(3) Входной импеданс : 1 MОм ±2%// 17 пФ
(4) Максимальное входное напряжение : ±50 В
(5) Частота выборки :
1 канал ~ 1 млрд. выборок/с
2 канал ~ 1 выборка/с - 500 млн. выборок/с в
последовательности 1,2,5
4 канал ~ 1 выборка/с ~ 250 млн. выборок/с в
последовательности 1,2,5
(6) Ширина полосы : 1 канал постоянного тока ~ 200 МГц
2 канал постоянного тока ~ 125 МГц
4 канал постоянного тока ~ 80 МГц
(7) Разрешение : 8 бит
(8) Длина записи : 1 канал ~ 16К точек
2 канал ~ 8K точек
4 канал ~ 4K точек
(9) Режим повторений : частота выборок до 20 ГГц
Логический анализатор
(1) Каналы : 12
(2) Полоса частот : постоянный ток~30 МГц
(3) Частота выборки : макс. 125 МГц
(4) Длина записи : 4К точек
(5) Входной импеданс : 50 кОм//9 пФ
(6) Максимальное входное напряжение : ±50 В
(7) Пороговое напряжение : от -4 В до +3,98 В
(8) Слово-триггер : 0.1, x (неважно) настройка для всех
цифровых каналов
3. DDS FG (Прямой цифровой синтез FG)
(1) Каналы : OUT, , TTL
(2) Форма сигнала : синусоида, прямоугольные, треугольные
импульсы, пилообразный, земля
(3) Диапазон амплитуд сигнала :
0~20 В для двойного размаха амплитуды
0~10 В для двойного размаха амплитуды при
наг рузке 50 Ом
(4) Диапазон частот: 1 Гц~2 МГц
(5) Разрешение по частоте: 0.03 Гц
(6) Диапазон смещения формы сигнала по постоянному
току : 0~±10 В, 0~±5 В с наг рузкой 50 Ом
(7) Выходной импеданс: 50 Ом ±10%
4. DMM1 и DMM2 (цифровые мультиметры)
(1) Сопротивление (Ω ): 400Ω, 4KΩ, 40КΩ, 400КΩ, 4МΩ
40МΩ автоматический диапазон
(2) Напряжение постоянного тока: 400мВ, 4В, 40В автоматический диапазон
Входной импеданс: ≥ 10MΩ
(3) Напряжение переменного тока: 400мВ, 4В, 40В, 400В rms автоматический диапазон
Входной импеданс: ≥ 10MΩ
(4) Постоянный ток: 400мА (плавкий предохранитель 0.5A/ 250В)
(5) Переменный ток: 400мА (плавкий предохранитель 0.5A/ 250В)
5. Программируемый источник питания постоянного тока
Выход постоянного тока: 2 канала
(1) Положительный выход: 0 5 ~ 10 В / 0 5 А
(2) Отрицательный выход: -0 5 ~ -10 В / 0 5 А
6. Выход фиксированного постоянного тока:
+12В / 0.5A, -12В / 0.5A, +5В / 0.5A
7. Макет схемы ( de@Lab-90001):
1680 точек содинения модуля макета схемы
8. Интерфейс связи и отображения
(1) ПК контроль и дисплей: Связь с компьютером через USB кабель
(2) Ручной контроль и дисплей: Сенсорный пульт
9. Блок расширения ( базовые элементы ввода/вывода i de@Lab-12001 )
Это устройство расширяет функции основного блока для потребностей экспериментальных заданий, когда он добавляется к системе de@Lab.
(1) Универсальный счетчик:
Функции: Логический щуп/Частота/Период 8 разрядов
7-сегментный светодиодный дисплей и кнопка выбора функций
(2) Светодиодный дисплей: L0 ~ L7, вход. Уровень TTL
(3) Противодребезговый РВ переключатель: 4 кнопки PSW1~PSW4 С антидребезговыми выходами
(4) Пульсатор: 2 настройки, выход A, , TTЛ уровень с переключателем P.P. & P.S.
(5) Тактовый генератор: 1 настройка (50Гц~14кГц), выход, TTЛ уровень
(6) Стандартная частота: 7 настроек (0.1Гц, 1Гц, 10Гц, 1кГц, 10кГц, 100кГц, 1МГц), выход, TTЛ уровень
(7) Переключатель данных: DP0 ~ DP7, выход, TTЛ уровень
