Техническиехарактеристики

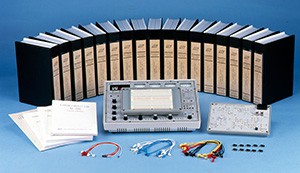

Главный модуль (KL-21001)
1. Источник электропитания постоянного тока
(1)Нерегулируемыйисточникэлектропитанияпостоянного тока
a. Диапазон напряжений : ±5В, ±12В
b. Защита от перегрузки по выходу
(2) Сдвоенный источник электропитания постоянного тока
a. Диапазон напряжений : ±3~±18В, непрерывная регулировка
b. Защита от перегрузки по выходу
2. Источник электропитания переменного тока
(1) Диапазон напряжений:9В ~ 0В ~ 9В
(2) Защитаотперегрузкиповыходу
3. Генератор сигнала
(1) Форма выходного сигнала синусоида, меандр и треугольник: (2) Выходная частота : 10Гц~100кГц, 4 поддиапазона с непрерывной регулировкой
(3) Точность:±5% во всем диапазоне значений
(4) Выходное сопротивление : 50Ω
(5) Выходное напряжение :
≥18В для двойного размаха амплитуды (без нагрузки)
≥ 9Вдлядвойного размаха амплитуды(снагрузкой 50Ω)
4.Цифровойвольтамперметрс4 хразрядным индикатором-
(1) Диапазон измерения постоянных напряжений : 2В, 200В
(2) Точность измерения постоянного напряжения : 0± .3% от показания прибора +1 разряд
(3) Диапазон измерения постоянного тока : 200мкА, 2000мА
(4)Точностьизмеренияпостоянного тока :± .50 % отпоказания прибора +1 разряд
5. Аналоговые измерительные приборы
(1) Переменного тока: 0~100 мА~1А
(2) Переменного напряжения: 0~15В
(3) Постоянного тока: 0~100 мА~1А
(4) Постоянного напряжения: 0~20В
6. Динамик
1шт., 8 , 0.5Вт со схемой усиления. Ω
7. Переменные резисторы
(1) 1кΩ, 0.25Вт с 3 разъемами (A,B,C)
(2) 10кΩ, 0.25Вт с 3 разъемами (A,B,C)
(3) 100кΩ, 0.25Вт с 3 разъемами (A,B,C)
(4) 1МΩ, 0.25Вт с 3 разъемами (A,B,C)
8. Макет электронной схемы (AC-90001)
Макет электронной схемы с 1680 точками соединения на верхней панели может легко извлекаться и устанавливаться на место
