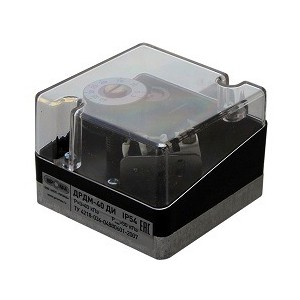

ПРЕДНАЗНАЧЕН для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного лимба со шкалой.
Исполнения
|
Модель |
Диапазон регулирования, кПа |
Перепад давления переключения, кПа |
|
ДРДМ-1 |
0,2-1 |
≤0,1 |
|
ДРДМ-5 |
1-5 |
≤0,25 |
|
ДРДМ-15 |
3-15 |
≤1,5 |
|
ДРДМ-40 |
3-40 |
≤5 |
Допустимый диапазон токов нагрузки
|
Коммутируемое напряжение |
Тип нагрузки |
|
|
Активная, А |
Индуктивная (tg φ=0.4), А |
|
|
110В (50 Гц) |
3 |
3 |
|
220В (50 Гц) |
2 |
1,5 |
|
5В постоянного тока |
4 |
3 |
|
12В постоянного тока |
3 |
2 |
|
24В постоянного тока |
2 |
1,5 |
|
110В постоянного тока |
0,4 |
0,4 |
|
220В постоянного тока |
0,2 |
0,2 |
Основные технические характеристики
|
Макс. рабочее давление |
50кПа |
|
Соединение для подачи давления |
G1/4 - внутренняя резьба по ISO 228 |
|
Температура окружающей среды,°C |
от -15 до +70 |
|
Напряжение при переключении, В |
~ (24..250) / = (24..250) |
|
Электрическое соединение |
Винтовая клемма |
|
Степень защиты, (код IP) |
IP 54 |
|
Ресурс включений, не менее |
200 000 |
|
Диапазон регулирования |
±10% |
