Преимущества

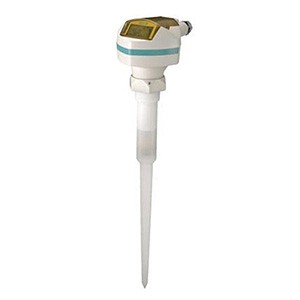

• Цельная полипропиленовая стержневая антенна
• Простота монтажа и ввода в эксплуатацию.
• Программирование осуществляется при помощи инфра красного искробезопасного портативного программатора, программного обеспечения SIMATIC PDM или устройства HART® Communicator.
• Коммуникация через HART®.
• Запатентованная технология Process Intelligence для обработки сигнала.
• Чрезвычайно высокое отношение сигнала к помехам
• Автоматическое подавление ложных отраженных сигналов
Сфера применения
Probe LR идеально подходит для сред, в которых присутствуют химические пары, температурный градиент, вакуум или высокое давление, например, на нефтебазах, в хранилищах химических веществ и автоклавах. Probe LR — преобразователь дальнего радиуса действия. Диапазон измерения SITRANS Probe LR: 0,3–20 м.
Искробезопасный ручной программатор позволяет быстро и безопасно программировать Probe LR, при этом не придется открывать крышку прибора. Цельная полипропиленовая стержневая антенна герметична и обладает высокой химической стойкостью. Цельная антенна включает в себя интегрированный экран, который устраняет интерференцию в патрубке сосуда.
В SITRANS Probe LR реализована запатентованная технология Process Intelligence для обработки сигнала®. Probe LR обеспечивает максимальную точность измерений благодаря высокому отношению сигнал/шум.
Прибор максимально прост с точки зрения ввода в эксплуатацию, для начала достаточно указать всего два параметра. Программирование осуществляется при помощи программного обеспечения SIMATIC PDM, устройства HART® Communicator или искробезопасного ручного программатора.
• Основные сферы применения: нефтебазы, хранилища химических веществ, колодцы приема сточных вод.
Принцип работы |
|
Принцип измерения |
Измерение уровня с использо ванием радиолокационного метода |
Частота |
5,8 ГГц (Северная Америка — 6,3 ГГц) |
Диапазон измерения |
0,3...20 m (1.0...65 ft) |
Выход |
|
Аналоговый выход |
4...20 мА |
Погрешность |
±0,02 мА |
Шаг |
Пропорциональный или обратно пропорциональный |
Связь |
HART® |
Характеристики (нормальные условия) |
|
Погрешность |
±0,1 % от диапазона измере- ния или 10 мм (выбирается наибольшая величина) |
Влияние температуры окружаю щей среды |
0,003 %/K |
Воспроизводимость |
±5 мм |
Отказоусточивость |
Токовый сигнал (мА) програм- мно настраивается на высокий уровень, низкий уровень или удерживание при потере отра- жения (LOE) |
Рабочие условия |
|
Условия в месте установки |
|
Размещение |
Внутри/снаружи |
Условия окружающей среды (корпус) |
|
Температура окружающей среды |
-40...+80 °C |
Категория установки |
I |
Степень загрязнения |
4 |
Свойства материала |
|
Диэлектрическая постоянная er |
er > 1,6 (для er < 3, используйте успокоительную трубку) |
Температура в резервуаре |
-40...+80 °C |
Давление в резервуаре |
3 бар изб. |
Конструктивные особенности |
|
Корпус |
|
Конструкция корпуса |
PBT (полибутилентерефталат) |
Конструкция крышки |
PEI (полиэфирэмид) |
Кабельный ввод |
2 х M20x1.5 или 2 х 1/2" NPT с адаптером |
Степень защиты |
Type 4X/NEMA 4X, Type 6/NEMA 6, IP67, IP68 |
Вес |
1.97 кг |
Антенна |
|
Материал |
Полипропиленовый стержень, герметичная конструкция |
Габариты |
Стандартный экран — 100 мм (для патрубка длиной до 100 мм) или удлиненный экран — 250 мм. |
Подключение к процессу |
1 1/2" NPT [(Taper), ANSI/ASME B1.20.1] R 1 1/2" [(BSPT), EN 10226] G 1 1/2" [(BSPP), EN ISO 228-1] |
Питание |
Номинал: 24 В пост. т., макс. 550 Ω, макс. 30 В пост. т. • 4...20 мА |
Сертификаты и допуски |
|
Общее назначение |
CSAUS/C, CE, FM, C-TICK |
