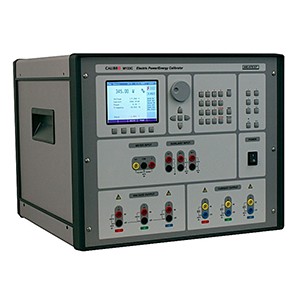

Calibro 133C и 133Ci калибраторы мощности/энергии

Meatest
Цена по запросу
Запросить цену
Добавить к заказу
Заказать в один клик
  • Доставка по всей России
  • Под заказ
  • Особенности

     ·         Постоянное и переменное напряжение «фаза-нейтраль» 1 - 280·В / 300·мА, погрешность 260·ppm

    ·         Переменное напряжение «фаза-фаза» 2 - 480?В

    ·         Постоянный и переменный ток 30?мА - 30?А / 5?В, погрешность 310?ppm

    ·         Постоянный и переменный ток 90?А в однофазной конфигурации

    ·         Диапазон установки коэффициента мощности?–1…+1

    ·         Плавающие токовые выходы до 450?Впик

    ·         Гармонические и интермодуляционные искажения, модуляция

    ·         Диапазон частот 16?Гц - 1?кГц

    ·         Генерация мощности до 25,2?кВА (1,26?МВА с опцией M133C-01)

    ·         Встроенный технологический мультиметр

    ·         Интерфейсы GPIB и RS-232

    Основным назначением прибора является точная генерация электрической мощности и энергии постоянного и переменного тока в диапазоне напряжений до 280?В и диапазоне токов до 30 А. В режиме электрической мощности переменного тока возможна установка сдвига фаз между напряжением и токов в диапазоне от 0 до 360°. Минимальная погрешность генерации составляет 0,05%. Калибратор обеспечивает высокую токовую нагрузку на выходе напряжения (несколько сотен мА) и напряжение на токовом выходе до 5 Вэфф. Диапазон токов можно увеличить до 1500 А, используя 50-витковую токовую катушку (опция 140-50).

    Калибратор Calibro 133C оснащен специальными функциями для испытания анализаторов напряжения линий электропередач. Он способен генерировать гармонические и интермодуляционные искажения, флуктуационные гармоники, фликер-шум, пилообразные и другие сигналы. Пользовательский интерфейс калибратора обеспечивает простое и удобное программирование параметров выходного сигнала.

    Модель Calibro 133Ci не оснащается функциями измерения гармонических и интермодуляционных искажений.

    Технические характеристики

    Постоянное и синусоидальное переменное напряжение

    Диапазон напряжений:

    1…280 В

    Разрешение:

    5?   разряда

    Диапазон частот:

    Постоянный ток, переменный ток от 16 до 1000 Гц. Возможна синхронизация с частотой сети или внешним сигналом.

    Погрешность частоты:

    0,005%

    Разрешение по частоте:

    0,001?Гц на частотах ниже 40?Гц, 0,01?Гц выше?40?Гц

    Искажения выходного сигнала

    < 0,05%



    Диапазон

    % от значения + % от диапазона

    Макс. нагрузка, мА

    % от значения + % от диапазона

    Макс. нагрузка, мА

    % от значения + % от диапазона

    Макс. нагрузка*, мА

    Пост. ток

    Пост. ток

    16…40 Гц;
    70…1000 Гц

    16…40 Гц;
    400…1000 Гц

    40…70 Гц

    40…400 Гц

    1,0000…10,0000 В

    0,025 + 0,01

    100

    0,03 + 0,02

    100

    0,025 + 0,01

    100

    10,0001…30,0000?В

    0,025 + 0,01

    200

    0,03 + 0,02

    200

    0,025 + 0,01

    200

    30,001…70?000?В

    0,025 + 0,01

    200

    0,03+0,02

    200

    0,025 + 0,01

    300

    70,001…140?000?В

    0,025 + 0,01

    200

    0,03+0,02

    200

    0,025 + 0,01

    300

    140,001…280?000?В

    0,025 + 0,01

    150

    0,03 + 0,02

    150

    0,025 + 0,01

    200


    * Сумма всех токов (по трем фазам) ограничена значением 400?мА

    Постоянный и синусоидальный переменный ток

    Диапазон токов:

    0,03…30 А

    Разрешение:

    5 Ѕ разряда

    Диапазон частот:

    Постоянный ток, переменный ток от 16 до 1000 Гц. Возможна синхронизация с частотой сети или внешним сигналом.

    Погрешность частоты:

    0.005%

    Разрешение по частоте:

    0,001?Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц

    Искажения выходного сигнала

    < 0,1%

    Сдвиг фаз между напряжением и током, коэффициент мощности

    Диапазон значений сдвига фаз:

    0,00…+359.99°

    Диапазон частот:

    16…1000 Гц

    Разрешение сдвига фаз:

    0,01°

    Диапазон значений коэффициента мощности:

    –1…+1

    Разрешение коэффициента мощности:

    0,001

    Погрешность коэффициента мощности:

    dPF = (1 – cos (?+d?)/cos ?) (-)

    Электрическая мощность постоянного тока

    Суммарный диапазон:

    0,03…8400?Вт (420?Вт при использовании токовой катушки «опция 140-50»)

    Единицы измерения:

    Вт

    Электрическая мощность переменного тока

    Суммарный диапазон:

    3x (0,03…8400 ВА или 420 кВА при использовании токовой катушки «опция 140-50»)

    Диапазон частот:

    16…1000 Гц

    Единицы измерения:

    Вт, ВА, ВАр

     Электрическая энергия постоянного и переменного тока

    Диапазон напряжений:

    1…280 В

    Диапазон токов:

    0,03…30 А

    Диапазон значений коэффициента мощности:

    –1…+1

    Диапазон установки временного интервала:

    1…10?000 с

    Разрешение временного интервала:

    0,1?с

    Погрешность временного интервала:

    0,01% + 0,1?с

    Негармонические сигналы (только модель Calibro 133C)

    Гармонические и интермодуляционные искажения, интермодуляционные составляющие (только модель Calibro 133C)

    Диапазон значений основной частоты:

    16 Гц…1 кГц

    Неопределенность амплитуды сигнала основной частоты:

    0,2% от диапазона

    Диапазон частот гармонических составляющих:

    32 Гц…5 кГц

    Диапазон частот интермодуляционных составляющих:

    16 Гц…1 кГц

    Макс. число гармонических составляющих:

    50

    Число интермодуляционных составляющих:

    1

    Неопределенность частоты:

    0.005%

    Диапазон амплитуд интермодуляционных составляющих:

    Макс. 30% от среднеквадратичного значения выходного сигнала

    Разрешение амплитуды интермодуляционных составляющих:

    0.001%

    Шумы и искажения:

    -60?дБ
