Calibro 142 и 142i многофункциональные калибраторы

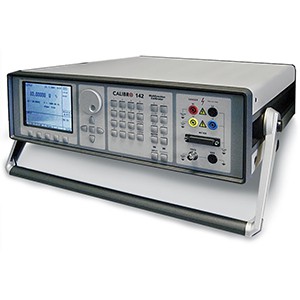

 Многофункциональный калибратор Calibro 142

·         Постоянное и переменное напряжение до 1000 В, погрешность 1,5·ppm/год

·         Постоянный и переменный ток до 30?А

·         Сопротивление до 1000 МОм, емкость до 100 мкФ

·         Имитация датчиков температуры на базе термопар и резистивных датчиков температуры

·         Генератор с частотой выходного сигнала до 20?МГц

·         Имитация электрической сети до 240?В / 20?А

·         Встроенный технологический мультиметр

·         Интерфейсы GPIB и RS-232

Многофункциональный калибратор Calibro 142 представляет собой точный источник постоянного и переменного тока и напряжения, ориентированный на применение в калибровочных лабораториях и контрольно-измерительных системах и предназначенный для калибровки приборов, измеряющих электрические величины.

Основное назначение калибратора? — генерация точных значений электрических величин, в частности, постоянного и переменного тока и напряжения. Диапазон напряжений от 0 мВ до 1000 В, диапазон токов? — от 0 мА до 30 А. При использовании 50-витковой токовой катушки (опция 140-50), диапазон токов при калибровке токоизмерительных клещей может быть расширен до 1000 А. Наименьшая погрешность постоянного напряжения составляет 15·ppm, переменного напряжения? —250 ppm, постоянного тока — 130 ppm и переменного тока — 550 ppm. Максимальный диапазон частот? — от 20 Гц до 100 кГц.

Помимо генерации тока и напряжения, калибратор способен вырабатывать заданные мощность и энергию. В режиме генерации мощности напряжение устанавливается в диапазоне до 240?В, ток?— в диапазоне до 20?А на переменном и постоянном токе. На переменном токе также возможна установка сдвига фаз между напряжением и током. Сдвиг фаз может выражаться в градусах или в форме коэффициента мощности. Функцию генерации мощности можно использовать для калибровки ваттметров, преобразователей мощности и измерителей коэффициента мощности. Функция генерации энергии применяется для испытаний электросчетчиков. Встроенный генератор калибратора может работать в двух режимах. Эти функции позволяют калибровать осциллографы в диапазоне частот до 20 МГц с помощью прямоугольного сигнала с калиброванной амплитудой, частотой и коэффициентом заполнения.

Калибратор также обеспечивает эмуляцию датчиков температуры на основе термопар и резистивных датчиков температуры. Имитируются наиболее широко применяемые типы термопар? — R, S, B, J, T, E, K и N. Компенсация холодного спая термопары может выполняться вручную путем ввода поправки с клавиатуры передней панели или автоматически с использованием специального кабельного адаптера (опция?140-01). Этот адаптер оборудован встроенным датчиком Pt100, который регистрирует температуру окружающего воздуха и позволяет таким образом в точности компенсировать влияние холодного спая. Предусмотрена имитация датчиков температуры на базе Pt и Ni во всем диапазоне температур. Погрешность имитируемых резистивных датчиков температуры составляет 0,04…0,5 °C, а датчиков температуры на основе термопар? — 0,4…4,3?°C.

Встроенный технологический мультиметр позволяет непосредственно измерять и калибровать отклик преобразователей электрических величин различных типов, подавая на них калиброванный сигнал с одновременным снятием выходного сигнала.

Калибратор оснащен еще целым рядом функций, упрощающих управление и выполнение измерений. К их числу относятся установка относительного или абсолютного отклонения, отображение погрешности амплитуды выбранного выходного сигнала, процедура калибровки с простой перекалибровкой и другое. На передней панели калибратора располагается большой цветной дисплей, на котором отображается вся необходимая информация. Калибратор оборудован интерфейсами RS-232 и GPIB. Он полностью совместим с калибровочным программным обеспечением CALIBER компании Meatest.

Технические характеристики

Постоянное и переменное напряжение

* Максимальная частота? — 1000 Гц

Постоянный и переменный ток

I? — установленное значение тока в А. Дополнительная неопределенность при использовании токовой катушки (опция?140-50) составляет 0,3%. Выходной ток умножается на 25 или 50.

Генерация негармонических сигналов

Наименьшее устанавливаемое значение частоты прямоугольного сигнала составляет 0,1? Гц, других сигналов? — 20 Гц.

Сопротивление и емкость
