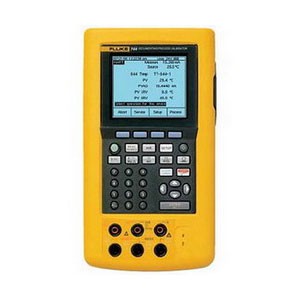

744 является мощным, многофункциональным калибратором с возможностью документирования, который позволяет загружать алгоритмы, списки и инструкции, созданные с помощью программного обеспечения или пересылать на компьютер данные для печати, архивации и исследований
- Изменяет напряжение (В), ток (мА), сигналы RTD и термопар, частоту и сопротивление датчиков тестеров, трансмиттеров и других приборов
- Возбуждает/моделирует напряжение (В), ток (мА), термопары, сигналы RTD, частоту, сопротивление и давление для калибровки трансмиттеров
- Во время проверки мощные трансмиттеры питаются от замкнутой цепи с одновременным измерением тока (мА)
- Измеряет/создает давление при помощи любого из 29 модулей давления Fluke 700Pxx Pressure Module
- Создает и приводит в действие автоматизированные процедуры "as-found/as-left" (измерено/оставлено) для соответствия программам качества или требованиям. Записывает и документирует результаты
- До одной недели сохраняет загруженные алгоритмы и результаты калибровки.
- Использует много функций, таких как "autostep" (автоматическое задание шага ), задаваемая размерность, ввод пользователем значений во время теста, проверку одно и двух-позиционных переключателей, проверку значения квадратного корня показаний поточных датч
- Прост в использовании
- Три года гарантии
- Яркий двойной дисплей белого цвета. Одновременно считывает выдаваемые и измеряемые параметры.
- Многоязычный интерфейс
- NiMH-аккумулятор, рассчитанный на 10 часов непрерывного использования. Включает измеритель давления газа.
- Работа с короткоимпульсными RTD трансмиттерами и контроллерами с длиной импульса до 1 мс.
- Поставляется с демонстрационной версией программного обеспечения DPC/Track.
- Совместим с многими пакетами программного обеспечения Asset Management.
- Не требует внешней коробки и второго прибора для каждодневной калибровки и обслуживания аппаратуры HART.
- Обладает быстрой связью HART.
- Поддерживает популярные модели HART трансмиттеров, обладая большим набором ориентированных на конкретное устройство команд, чем какой-либо другой калибратор HART.
- Работает с группой главных устройств, в пакетном режиме и с многоточечной конфигурацией.
- Легко обновляется при добавлении дополнительных приборов и выпуске новых версий HART.
- Опрашивает для определения типа устройства, производителя, модели, меток.
- Перенастраивает конфигурацию карты распределения сенсоров датчиков температуры с двумя сенсорами.
- Считывает основные переменные HART PV и выходящий цифровой сигнал интеллектуального трансмиттера, при измерении аналогового тока (мА) выхода.
- Считывает и записывает функции конфигурации HART для полевой регулировки идентификационных меток PV, демпфирует и производит другие конфигурационные установки верхнего уровня.
- Переименовывает интеллектуальные трансмиттеры, считывая и прописывая идентификационные метки HART
- Универсальные команды обеспечивают функции, встроенные во все виды полевых устройств, например, считывание наименование производителя и типа устройства, считывание основных переменных (PV), или токового выхода и процента диапазона.
- Основные практические команды - общие для большинства, но не для всех устройств функции, например, считывание многих переменных, установка времени демпфирования или проверка обратной связи.
- Специальные команды - функции, присущие только отдельным полевым устройствам, например, подгонка датчика
- Режим "Point to Point" (от точки к точке), наиболее часто используемый, присоединяет 744 к одному HART-устройству в цепи 4-20 мА.
- В Multi-Drop (многоточечном) режиме , несколько приборов HART могут быть подключены к одной шине. 744 осуществляет поиск и идентификацию адреса каждого устройства и позволяет выбрать те из них, которые нуждаются в калибровке или проведении сопутствующих о
- В пакетном режиме, прибор HART осуществляет пакетную передачу данных без получения запроса от главного устройства. 744 позволяет отключить трансмиттеры от этого режима на время испытаний или калибровки, а затем вновь включить его
- Поддержка калибровки, зависящей от конкретного устройства, для новых приборов:
- Micro Motion 2000, 2000 IS, 9701, 9712 и датчики расхода 9739, основанные на принципе Кориолиса
- Датчики давления Fuji FCX и FCXA2 и температур FRC
- Новые особенности:
- Поддержка новых сухоблочных калибраторов Hart Scientific серий: 7103, 9007, 9011, 9023, 9103, 9105, 9107, 9122, 9127, 9132, 9133 и 9150
- Расширенные возможности установки задержки для сухоблочных калибраторов проверки термовыключателя
- Проверка переключателя без переустановки
Фактически покрывают любые виды давления, включая манометрическое давления, дифференциальное давление, двойное (объединенное) давление, абсолютное давление и вакуум.
- Отображает замеры давления на любом из 10 различных приборов давления, указанных при настройке калибратора.
- Прочные литые корпуса из уретана обеспечивают сохранность модулей при работе в тяжелых и жестких условиях.
- Имеет функцию компенсации внутренней температуры от 0º до 50º C для обеспечения точности работы.
- Включает проверочный сертификат NIST. (Национального института стандартов и технологий США).
- Можно калибровать модули на месте, помогая контролировать издержки.
|
| Точность измерений |
| Напряжение постоянного тока |
| 110,000 мВ |
0,025%+0,015% * |
| 1,10000 В |
0,025%+0,005% * |
| 11,0000 В |
0,025%+0,005% * |
| 110,000 В |
0,05%+0,005% * |
| 300,00 В |
0,05%+0,005% * |
|
| Напряжение переменного тока |
| 20 до 40 Гц |
2% + 10 |
| 40 до 500 Гц |
0,5% + 5 |
| 500 до 1 кГц |
2% + 10 |
| 1 кГц до 5 кГц |
10% + 20 |
| Диапазоны: |
1,1000, 11,000, 110,00, 300В |
|
| Постоянный ток |
| 30,000 мА |
0,01%+0,015% * |
| 110,00 мА |
0,01%+0.015% * |
|
| Сопротивление |
| 11,000 Ω |
0,05% + 50 μΩ |
| 110,00 Ω |
0,05% + 50 μΩ |
| 1,1000 μΩ |
0,05% + 500 μΩ |
| 11,000 κΩ |
0,1% + 10 Ω |
|
| Частота |
| 1,00 до 109,99 Гц |
0,05 Гц |
| 110,0 до 1099,9 Гц |
0,5 Гц |
| 1,100 кГц до 10,999 кГц |
5 Гц |
| 11,00 до 50,00 кГц |
50 Гц |
|
| давление |
| Точность |
От 0,025% диапазона при использовании любого из 29 модулей давления. |
| |
Имеются модули для дифференциального, манометрического, абсолютного, двойного, высокого давления и для вакуума. |
| |
(для получения подробных спецификаций см. модули давления в дополнительном оборудовании и аксессуарах) |
|
| Замечание |
| * |
(% от считанного + % полного значения) |
|
| Точность возбуждения |
| Напряжение постоянного тока |
| 110,000 мВ |
0,01%+0,005% * |
| 1,10000 В |
0,01%+0,005% * |
| 15,0000 В |
0,01%+0,005% * |
|
| Постоянный ток |
| 22,000 мА (Возбуждение) |
0,01%+ 0,015% * |
| 22,000 мА (Моделирование) |
0,02% + 0,03% * |
|
| Сопротивление |
| 11,000 Ω |
0,01% + 20 μΩ |
| 110,00 Ω |
0,01% + 40 μΩ |
| 1,1000 μΩ |
0,02% + 500 μΩ |
| 11,000 κΩ |
0,03% + 5Ω |
|
| Частота |
| 0,00 до 10,99 Гц |
0,01 Гц |
| 11,00 до 109,99 Гц |
0,1 Гц |
| 110,0 до 1099,9 Гц |
0,1 Гц |
| 1100 до 21999 Гц |
2 Гц |
| 22,000 до 50,000 кГц |
5 Гц |
|
| Замечание |
| * |
(% от считанного + % полного значения) |
|
| Импульсные RTD трансмиттеры и термопары |
| Точность измерения |
| 10 Ω Cu (427): |
2 °C |
| 100 Ω Pt (3916): |
0,3 °C |
| 100 Ω Pt (3926): |
0,3 °C |
| 100 Ω Pt (385): |
0,3 °C |
| 200 Ω Pt (385): |
0,3 °C |
| 500 Ω Pt (385): |
0,3 °C |
| 1000 Ω Pt (385): |
0,3 °C |
| 120 Ω Ni (672): |
0,3 °C |
| замечание: |
Для измерений с 2 и 3 проводами, добавьте 0,4°C |
| E: |
0,3 °C |
| N: |
0,5 °C |
| J: |
0,3 °C |
| L: |
0,3 °C |
| K: |
0,3 °C |
| T: |
0,3 °C |
| U: |
0,3 °C |
| B: |
0,9 °C |
| R: |
1,0 °C |
| S: |
0,9 °C |
| C: |
0,6 °C |
| BP: |
1,2 ºC |
| XK: |
0,4 ºC |
| замечание: |
Точность для внутренних холодных спаев, для внешних спаев добавить 0,2 °C |
|
| Точность возбуждения: |
| 10 Ω Cu (427): |
1 °C |
| 100 Ω Pt (3916): |
0,1 °C |
| 100 Ω Pt (3926): |
0,1 °C |
| 100 Ω Pt (385): |
0,1 °C |
| 200 Ω Pt (385): |
0,1 °C |
| 500 Ω Pt (385): |
0,1 °C |
| 1000 Ω Pt (385): |
0,1 °C |
| 120 Ω Ni (672): |
0,1 °C |
| замечание: |
Для моделирования с 2 и 3 проводами, добавьте 0,4°C |
| E: |
0,2 °C |
| N: |
0,3 °C |
| J: |
0,2 °C |
| L: |
0,2 °C |
| K: |
0,3 °C |
| T: |
0,3 °C |
| U: |
0,3 °C |
| B: |
0,8 °C |
| R: |
0,9 °C |
| S: |
0,9 °C |
| C: |
0,6 °C |
| BP: |
0,5 ºC |
| XK: |
0,4 ºC |
| замечание: |
Точность для внутренних холодных спаев, для внешних спаев добавить 0,2 °C |
|
| Технические характеристики |
| Функции записи и выдачи данных |
| Функции измерения: |
Напряжение, ток, сопротивление, частота, температура, давление. |
| Скорость считывания: |
1, 2, 5, 10, 20, 30, или 60 считываний/минуту |
| Максимальная длина записи: |
8000 считываний (7980 для 30 или 60 считываний/минуту) |
|
| Линейно-нарастающие функции |
| Функции возбуждения: |
Напряжение, ток, сопротивление, частота, температура, давление. |
| Скорость: |
4 шага/секунду |
| Определение маршрута: |
Целостность цепи и напряжение (определение целостности цепи невозможно при возбуждении тока) |
|
| Функция мощности сети |
| Напряжение: |
Избираемое, 24 В или 28 В |
| Точность: |
0.05 |
| Максимальный ток: |
22 мА, защита от короткого замыкания |
| Максимальное напряжение на входе: |
30 В постоянного тока |
|
| Функции задания шага |
| Функции возбуждения |
Напряжение, ток, сопротивление, частота, температура, давление. |
| Шаги, выполняемые вручную |
Избираемые шаги, меняются с помощью кнопок со стрелками |
| Функция "Autostep" (автоматическое задание шага ) |
Полностью программируемые функции, задержка запуска, значение шага, время шага, повтор |
|
| Требования к окружающей среде |
| Рабочая температура |
| |
-10 °C до +50 °C |
| |
-20 °C до +50 °C * |
|
| Температура хранения |
|
| Пылестойкость/влагостойкость |
| |
Соответствует IP52, IEC 529 |
|
| Высота во время работы |
|
| Замечание |
| * |
За исключением частоты и переменного тока |
|
| Электрический стандарт безопасности |
| Полученные одобрения |
| |
CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111 и EN610-1:1993 |
|
| Общие и технические характеристики |
| Размер |
| |
130 x 236 x 61 мм (5,1 x 9,3 x 2,4 дюйма) |
|
| Масса |
|
| Батареики |
|
| Срок годности батарей |
|
| Замена аккумуляторных батарей |
| |
Через закрывающуюся щелчком крышку, не требующюю открывания калибратора; приспособления не требуются |
|
| Присоединения к боровому порту |
| |
Соединительное устройство блока давления |
| |
Соединительное устройство RS-232 для соединительного кабеля ПК для кабеля связи HART |
| |
Соединение для оптимального выпрямителя |
|
| Данные об объеме памяти |
| |
1 неделя результатов калибровки |
|
| Спецификации на 90 дней |
| |
Стандартный интервал спецификации для 744 составляет 1 и 2 года. |
| |
Типичные, в течение 90 дней, измерения и точность возбуждения могут быть оценены если |
| |
разделить данные "% считывания" или "%выходного сигнала", полученные в течение одного года на 2. |
| |
Минимальные данные, отображенные как "% от полного значения" или |
| |
"отсчеты" или "Омы" остаются неизменными. |
|
