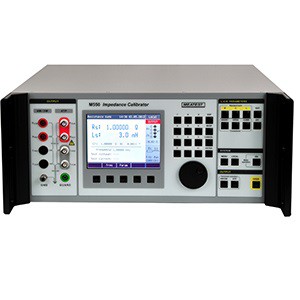

M-550 калибратор импеданса

Режимы

4TP четырехконтактная пара (R/L/C коаксиальный выход для коаксиальных четырехконтактных и четырехконтактных парных установок)

4W четырехконтактный (R/C некоаксиальный для четырехпроводного применения)

2W двухконтактный (R/C некоаксиальный для двухпроводного применения)

Выходные клеммы

4 BNC соединителя для коаксиального выхода (4TP)

4 разъема типа банан для некоаксиального выхода (4W/2W)

Диапазон частот

от 20 Гц до 1 МГц

Значения исходного положения:

SHORT, OPEN

Сопротивление

Диапазон

от 0,1 Ом до100 МОм фиксированное десятичное значение в режиме 4TP

от 0,1 Ом до 100 МОм фиксированное десятичное значение в режиме 4W

от 1 Ом до 10 МОм фиксированное десятичное значение в режиме 2W

Отклонение от номинального значения

0,05–10% в зависимости от величины, режима и частоты

Погрешность калибровки

0,02–2% при частоте 1 кГц в зависимости от величины и режима

Температурный коэффициент

 2–25 ppm/°C

Отображаемые пары параметров

Z/?, Y/?, RS/LS RS/CS Rp/Cp, Rp/Lp, R/X, G/B

Емкость

Диапазон

от 10 пФ до 100 мкФ фиксированные десятичные значения в режиме 4TP

от 10 пФ до 100 мкФ фиксированные десятичные значения в режиме 4W

от 100 пФ до 100 мкФ фиксированные десятичные значения в режиме 2W

Отклонение от номинального значения

<5%

Погрешность калибровки

0,05–5,0% при частоте 1 кГц в зависимости от величины и режима

Температурный коэффициент

30–100 ppm/°C

Отображаемые пары параметров

Z/?, Y/?, CS/D, CS/RS, Cp/D, Cp/Rp, Cp/G

Индуктивность (имитируется только в режиме 4TP)

Диапазон

10 мкГн пФ — 10 Гн фиксированные десятичные значения в режиме 4TP

Отклонение от номинального значения

<15%

Погрешность калибровки

0,15–4,0 % при частоте 1 кГц в зависимости от величины и режима

Температурный коэффициент

50 ppm/°C

Отображаемые пары параметров

Z/?, Y/?, LS/Q, LS/RS

Устройство измерения тестового уровня

Отображаемые значения

частота, напряжение, ток

Диапазон частот

от 20 Гц до 100 кГц

Разрешение по частоте

6-цифр

Погрешность частоты измерений

0,01% +1 мс

Диапазон напряжения

От 200 мВ до 10 В (с.к.з.)

Разрешение по напряжению/току

4 цифры

Погрешность напряжения

5% в диапазоне от 100 мВ до 1В, 2% в диапазоне 1–10 В

Диапазон тока

От 1 нА до 500 мA

Общие характеристики

Интерфейс

RS-232, GPIB

Номинальная температура

(23±2) °C, относительная влажность <80%

Рабочая температура

+15…30 °C

Температура хранения

–10…+55 °C

Питание

115/230 В, 50/60 Гц

Энергопотребление

40 В•A

Время прогрева

15 мин

Габаритные размеры (Ш?В?Г)

450?430?150 мм

Масса

12 кг
